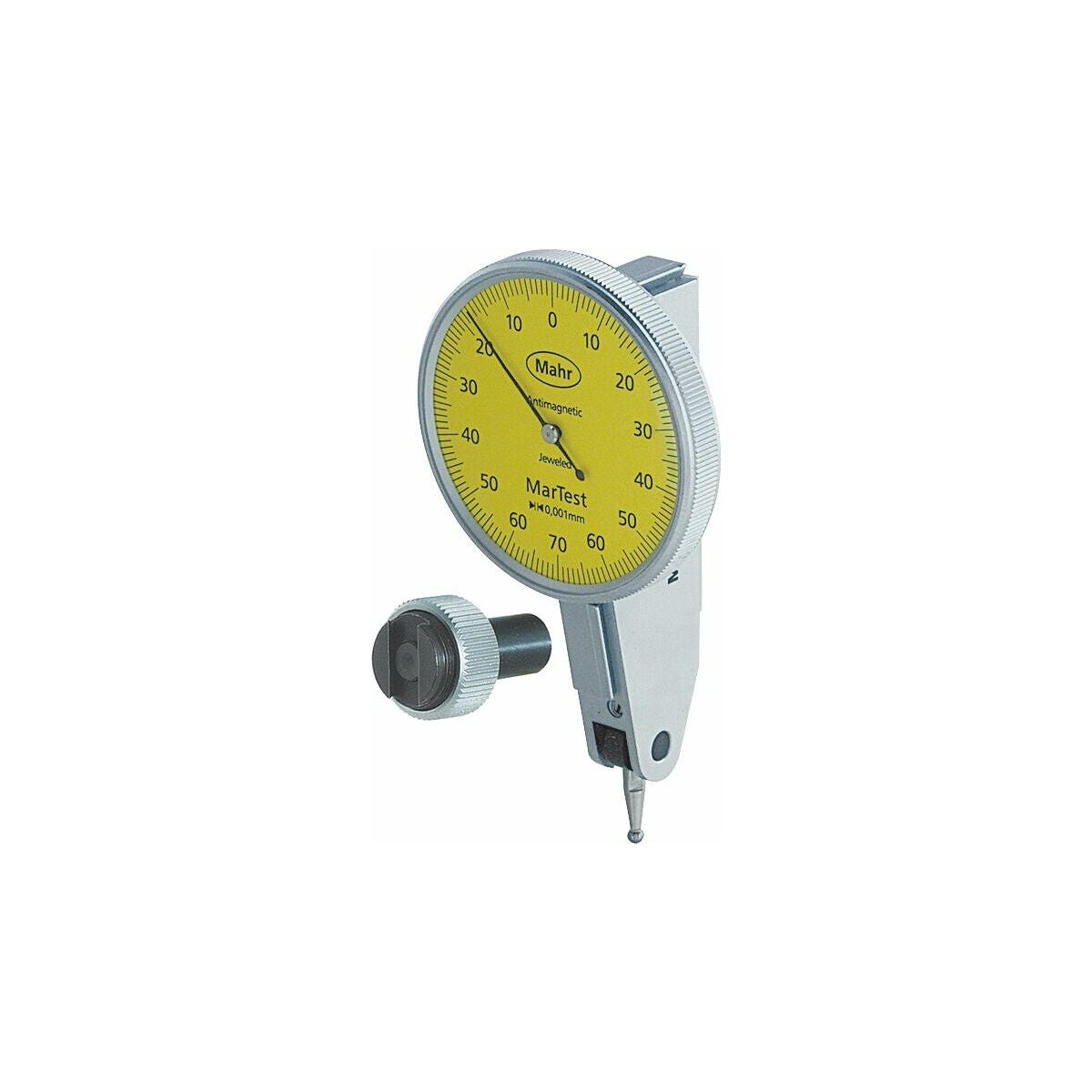

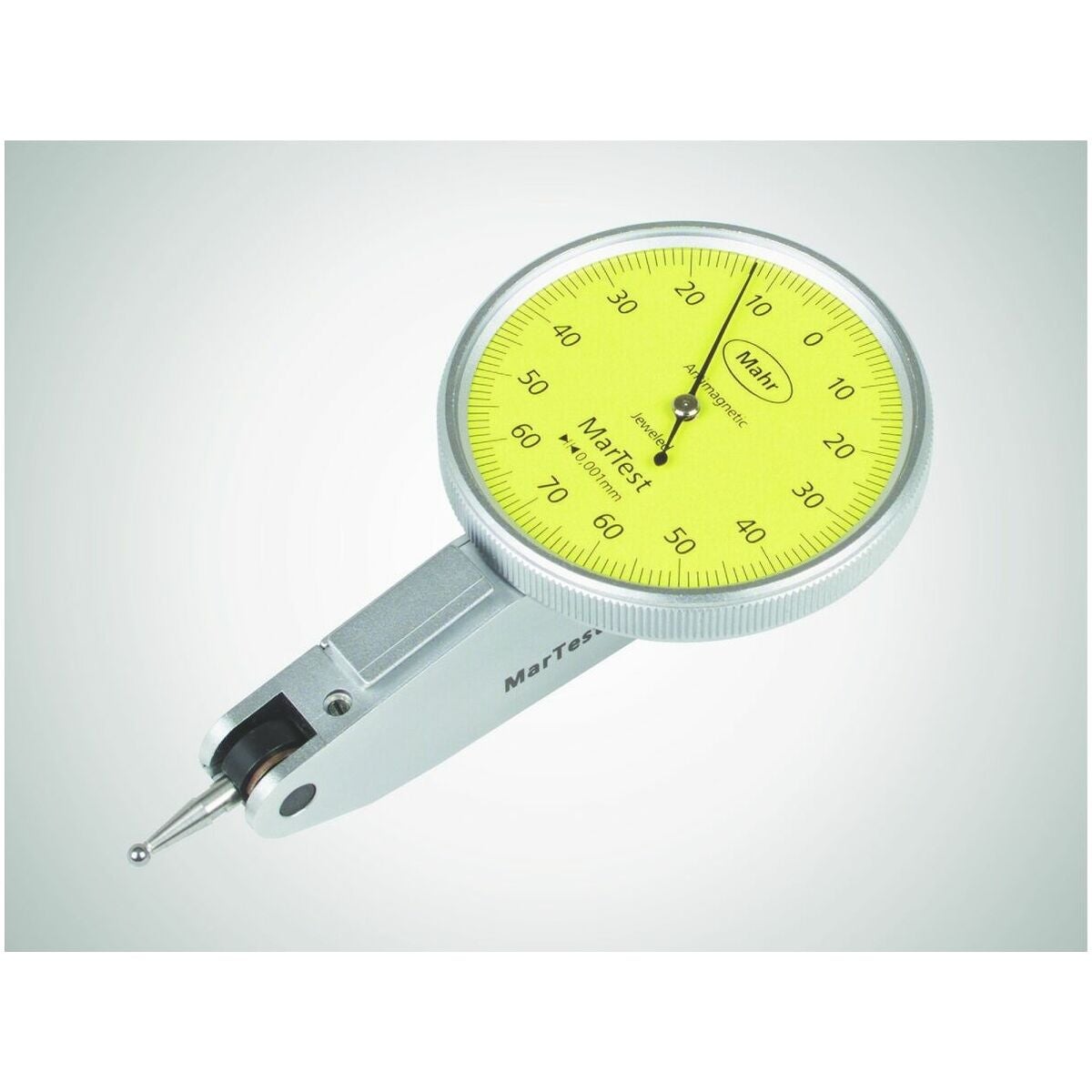

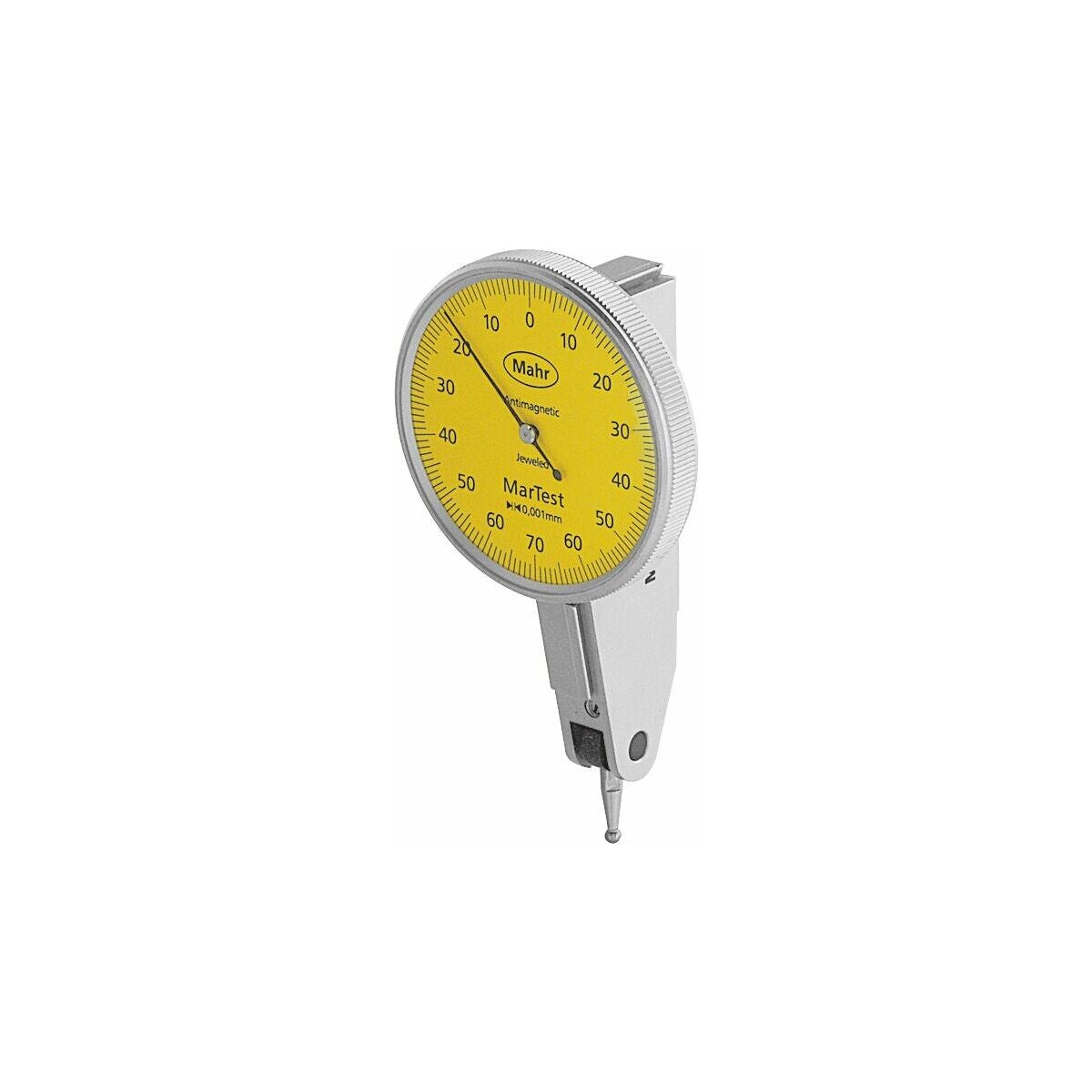

Vippindikator mätspetslängd 9,1 mm 0,07/40 mm
Produktbeskrivning
Utförande
Mycket exakta vippindikatorer i behändigt, robust utförande. Stomme och laxstjärt är tillverkade i ett stycke, vilket gör inspänningen mycket böjstyv. Korrosionsskydd genom mattförkromning av stommen. Avläsning 1/1000.
Användningsdata
Som exakt jämförselsemätare för kontroll av avvikelsen från det nominella måttet, för kontroll av koncentricitet, invändig mätning, kontroll av parallellitet och jämnhet samt för att rikta in arbetsstycken.
Leveransinnehåll
Inklusive spänntapp ⌀ 8 mm.
Specialtillbehör

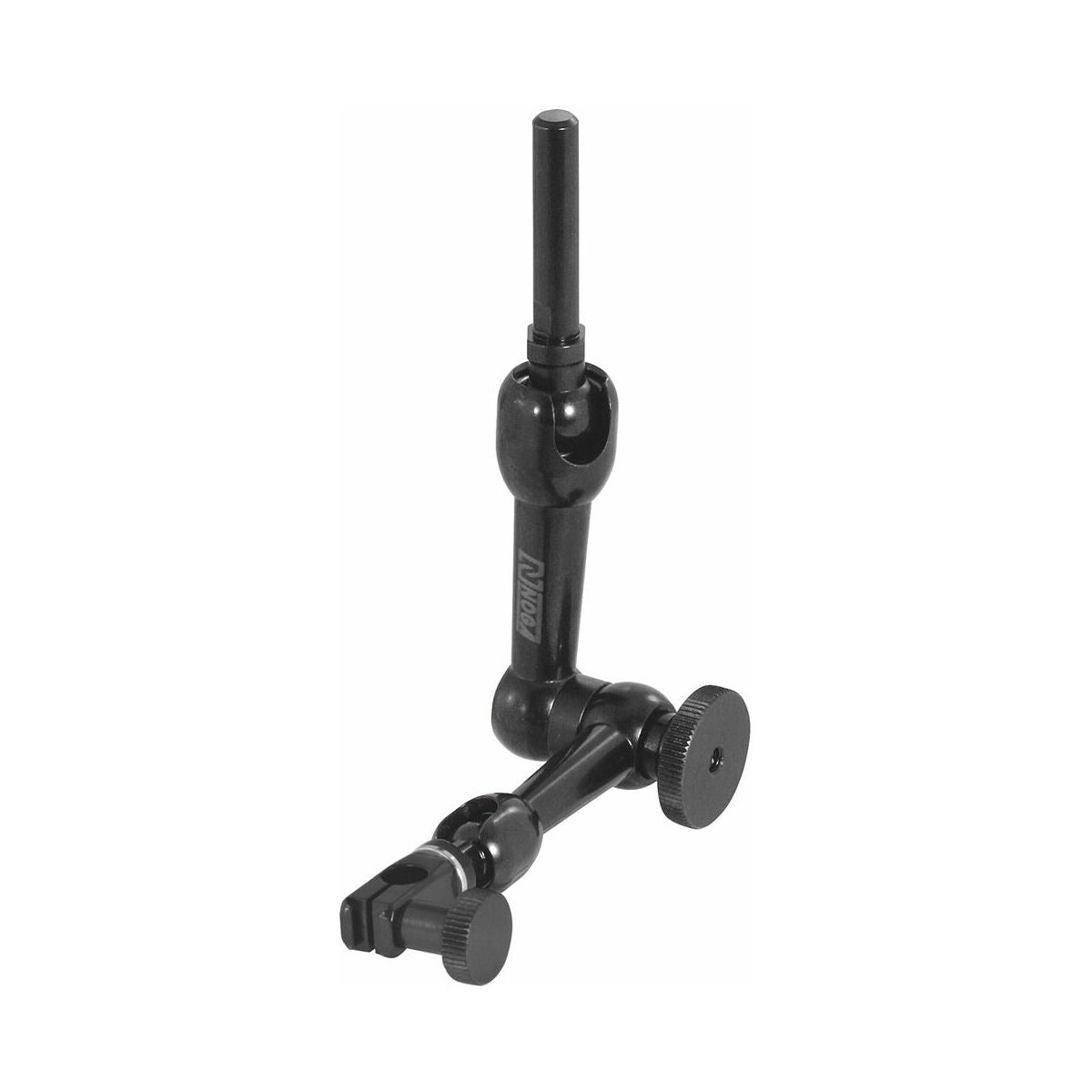

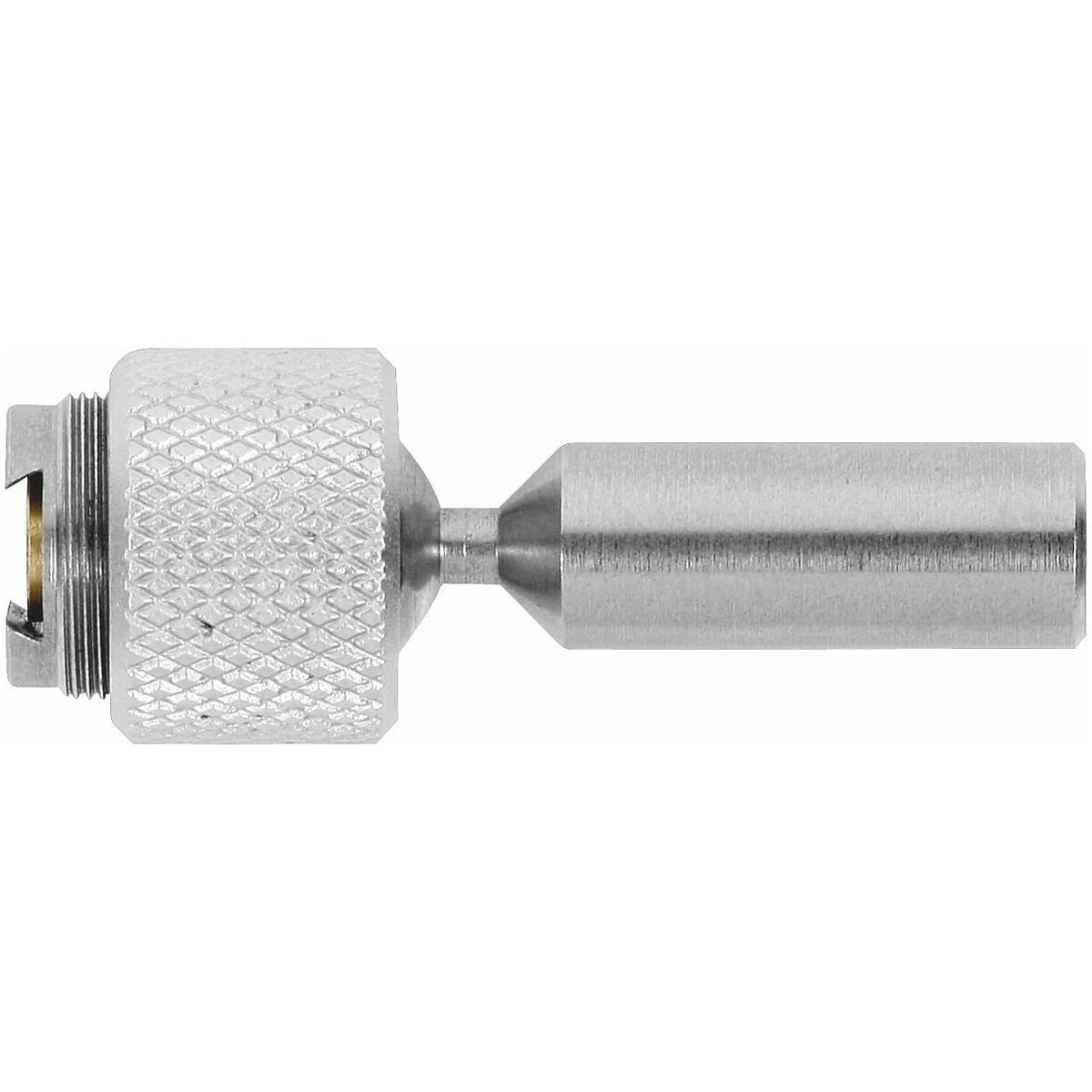

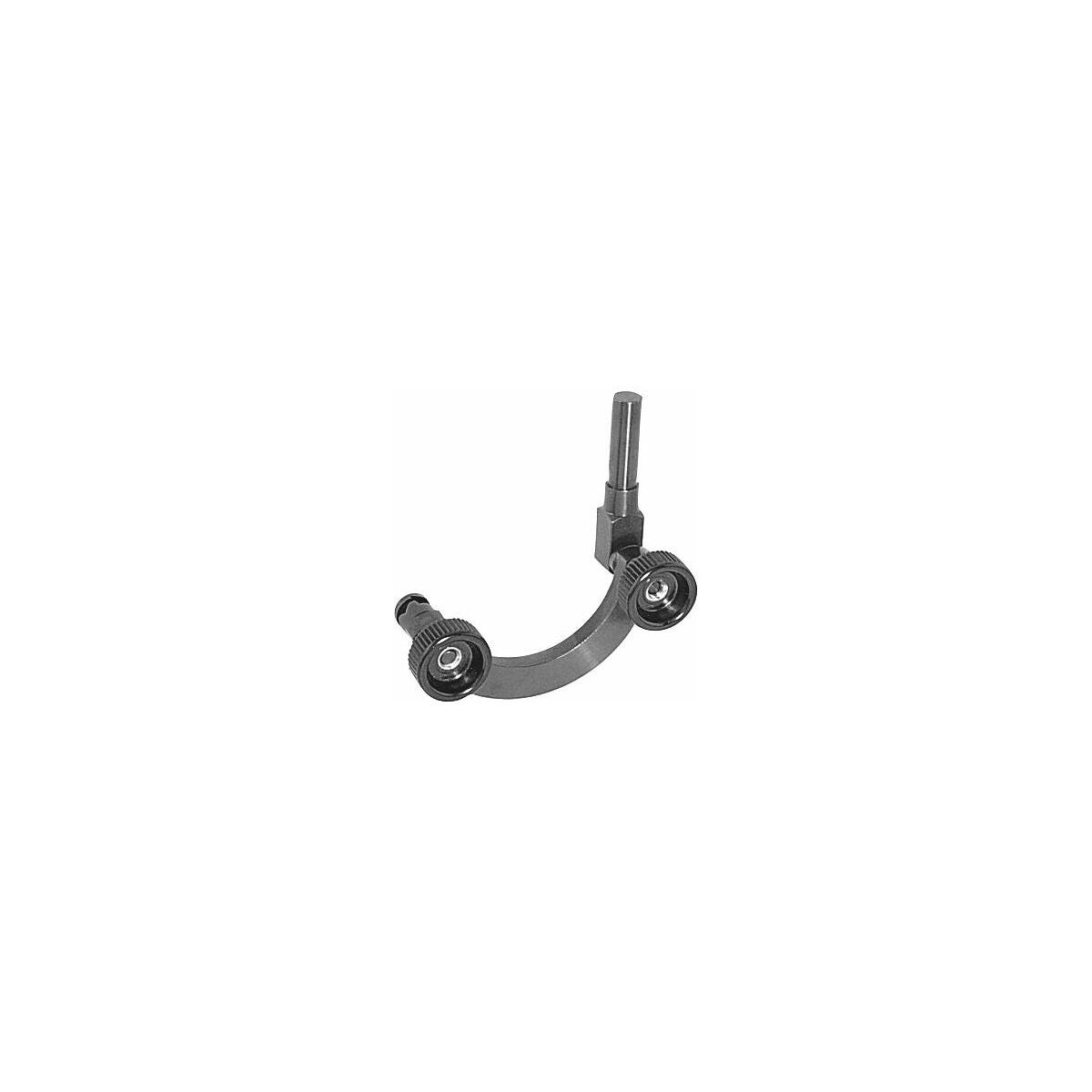

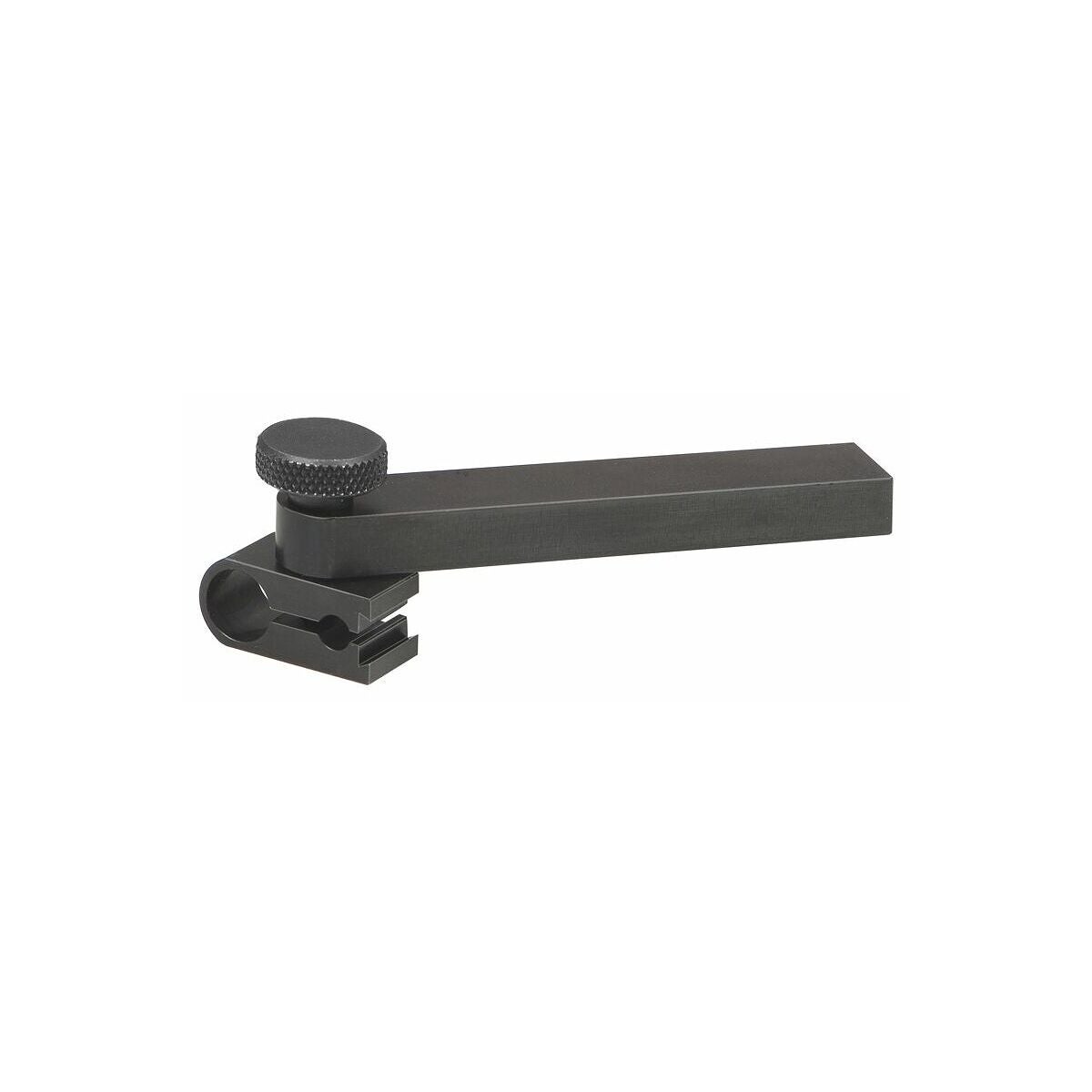

Fyrkanthållare nr 436510 , centreringshållare nr 436512, ledmätstativ nr 35 9680.
Reservdel

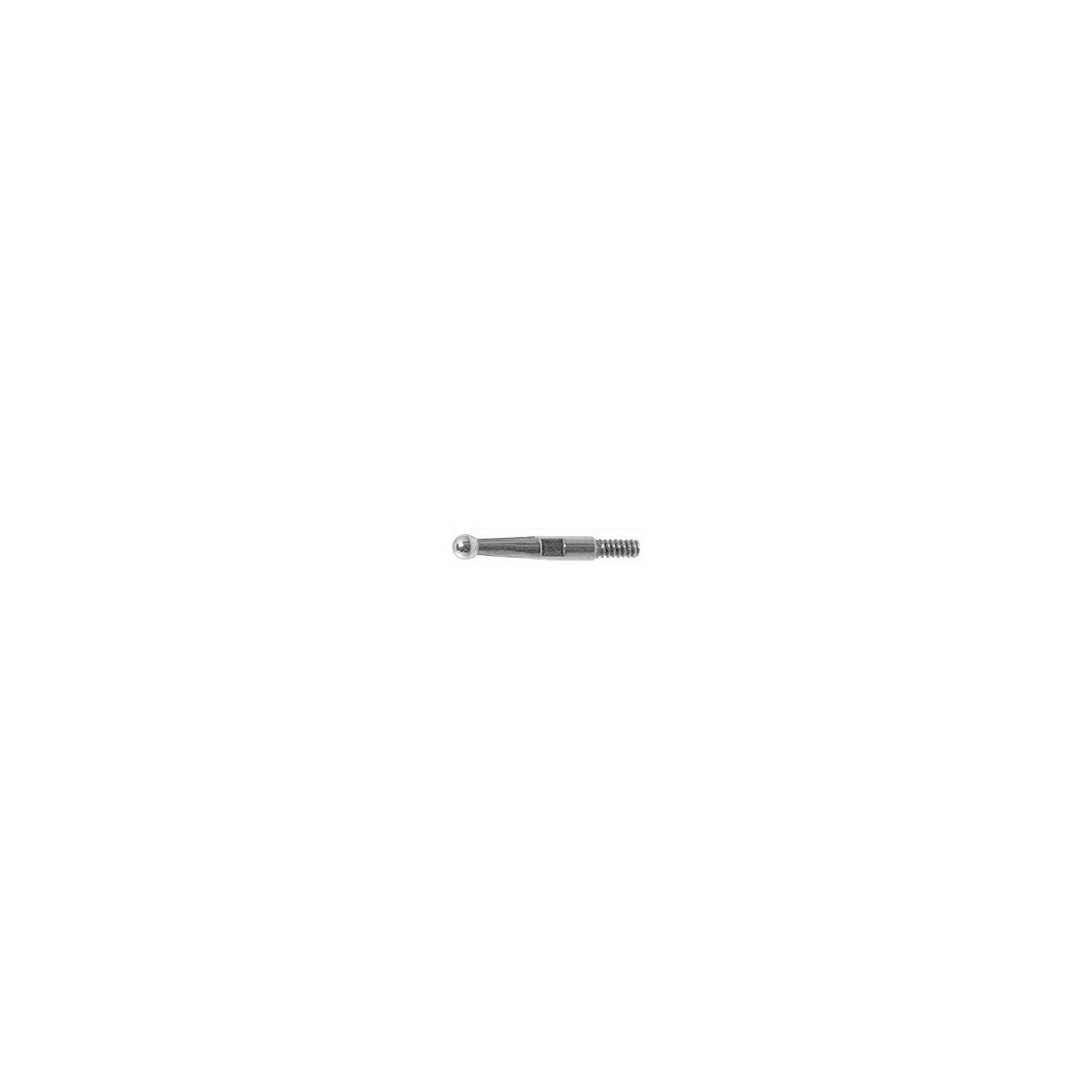

Utbytesspets med HM- eller rubinkula kan fås på begäran.

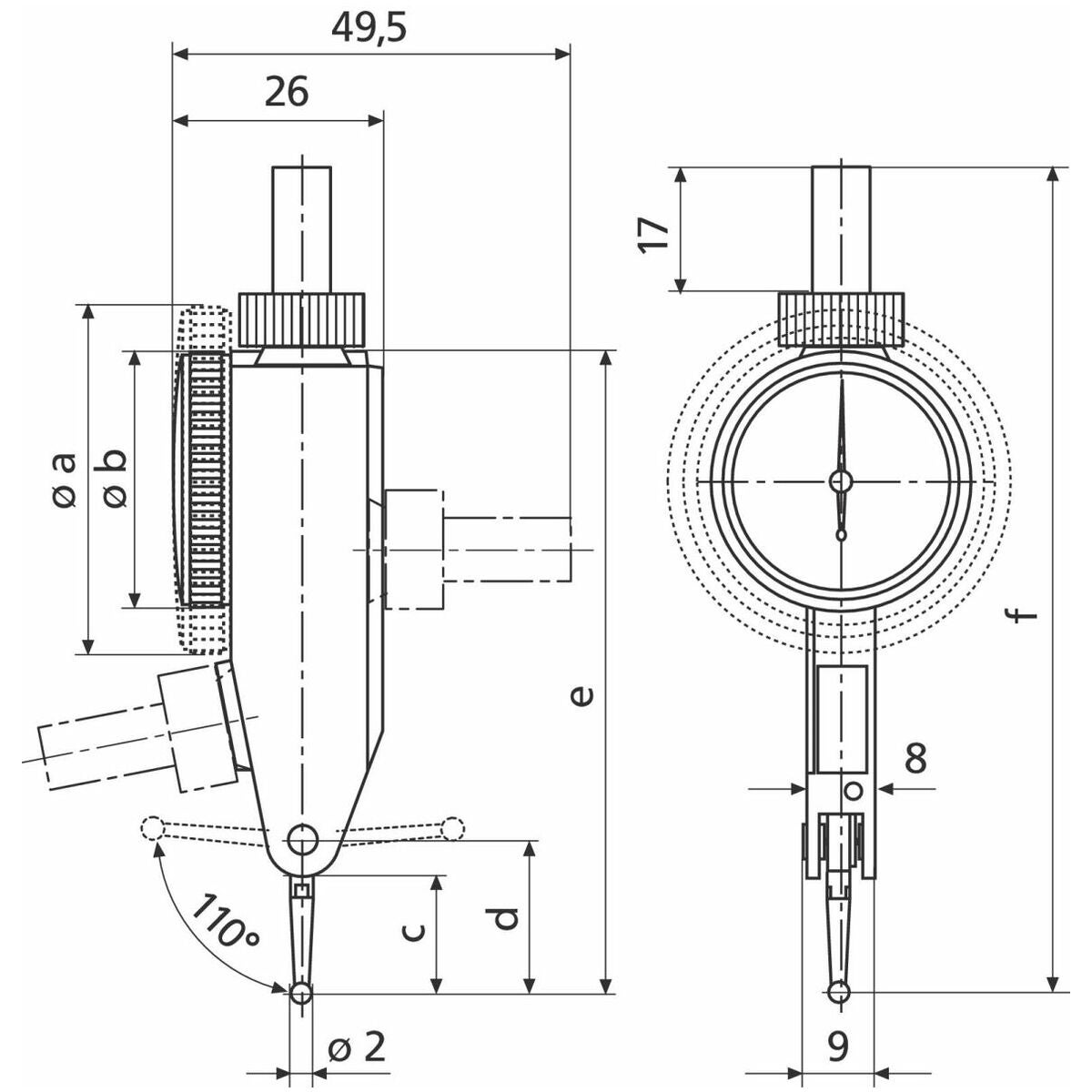

Teknisk data
| Mätteknik | analog |
|---|---|
| Kalibrering | C5 |
| Produktslag | Vippindikator |
| Förpackning | Stabil box |
| Norm | Verkstadsnorm |
| Avläsning | 0.001 mm |
| Mätkraft | 0.2 N |
| Mätkulans ⌀ | 2 mm |
| Inspänningsskaft-⌀ h6 | 8 mm |
| Mätområde per riktning | 0,07 mm |

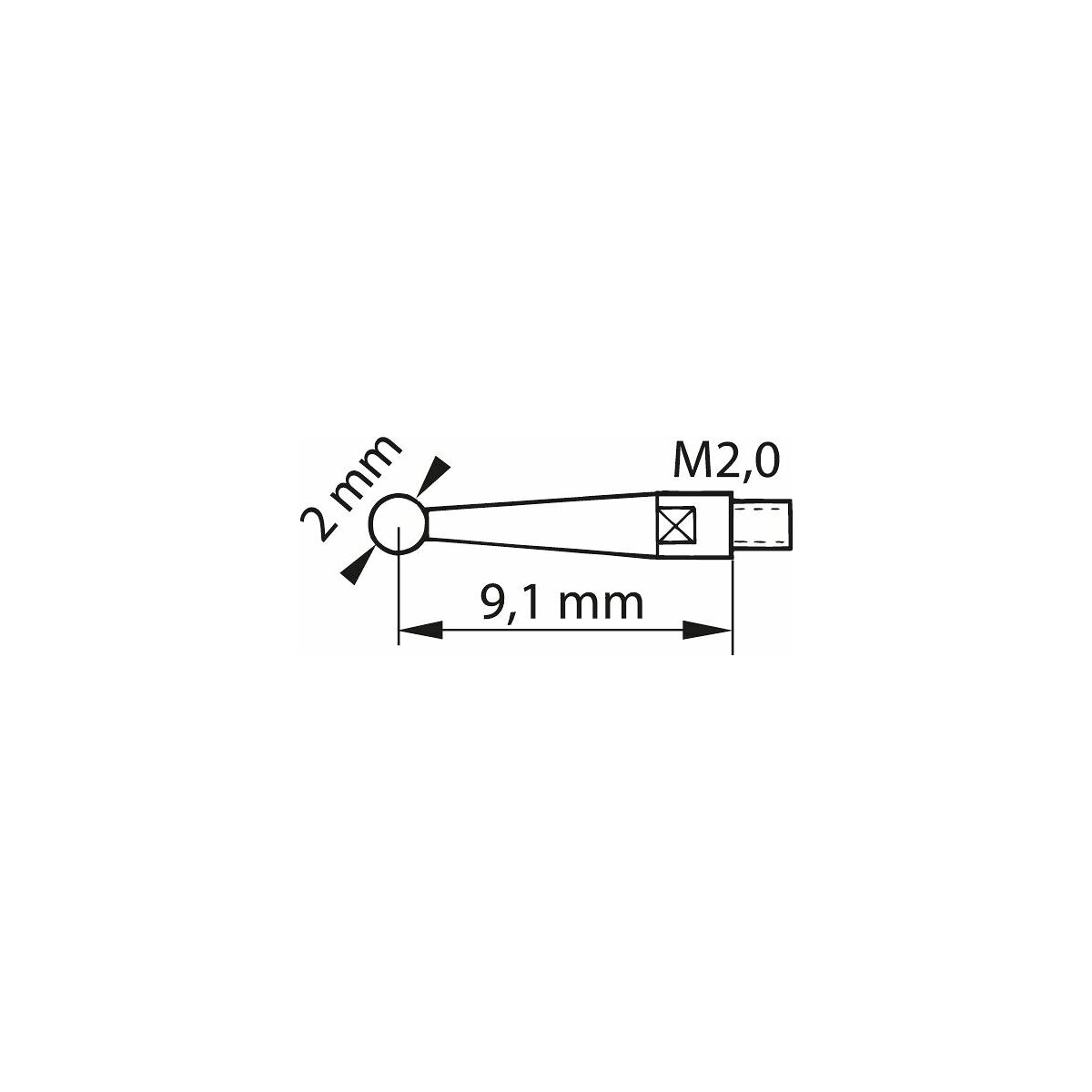

| Spetslängd | 9.1 mm |
| Höljes-⌀ | 40 mm |
| Svängområde | 2×110 grad |
| Avvikelseområde fe | 3 µm |
| Totalt avvikelseområde ftot | 4 µm |
| Hysteresfel fu | 2 µm |
Produktspecifikation
| Artikelnummer | G4364220,07/40 |
|---|---|
| EAN | 4059192013660 |
