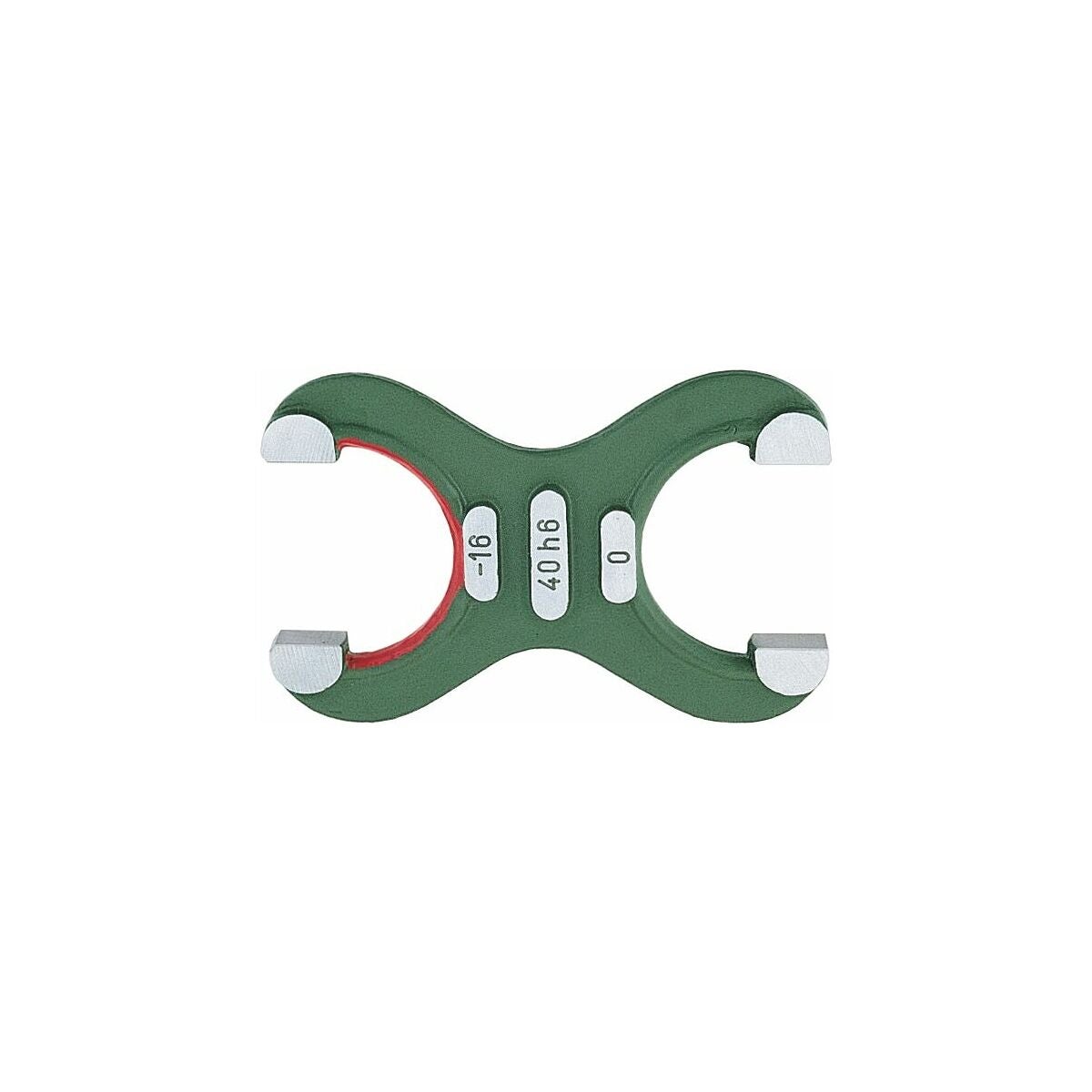

Haktolk a − zc
Produktbeskrivning
Norm
Toleranser och avmått enligt DIN EN ISO 1938-1 och DIN 7163.
Utförande
Dubbelsidig haktolk av förstklassigt tolkstål, härdat, spänningsfritt, slipat och finläppat. Gåsida med slitagetolerans enligt DIN 7163.
För ISO-toleransfältlägen A − ZC i grundtoleransgraderna 6 − 13.
Användningsdata
För kontroll av axlar med avseende på spel-, övergångs- eller övermåttpassningar.
Anmärkning
Definiera önskad toleransklass. Uppge vid beställning toleransfältläge (A − ZC) och grundtoleransgrad (6 − 13) t.ex. nr 484222 storlek 10f9. Tolkar för grundtoleransgrad 5 och finare toleranser kan levereras på begäran.
Teknisk data
| Kalibrering | L8 |
|---|---|
| Produktslag | Haktolk |
| Tolktyp | Gåtolk; Kassationstolk |
| Toleransområde | a; b; c; cd; d; e; ef; f; fg; g; h; j; js; k; m; n; p; r; s; t; u; v; x; y; z; za; zb; zc |
| Kvalitet | 6; 7; 8; 9; 10; 11; 12; 13 |
| Nominellt mått | 72 mm |
| Norm | DIN EN ISO 1938-1; DIN 7163 |
| Material | Tolkstål |
Produktspecifikation
| Artikelnummer | 484222 |
|---|---|
| EAN | 2050001956163 |
