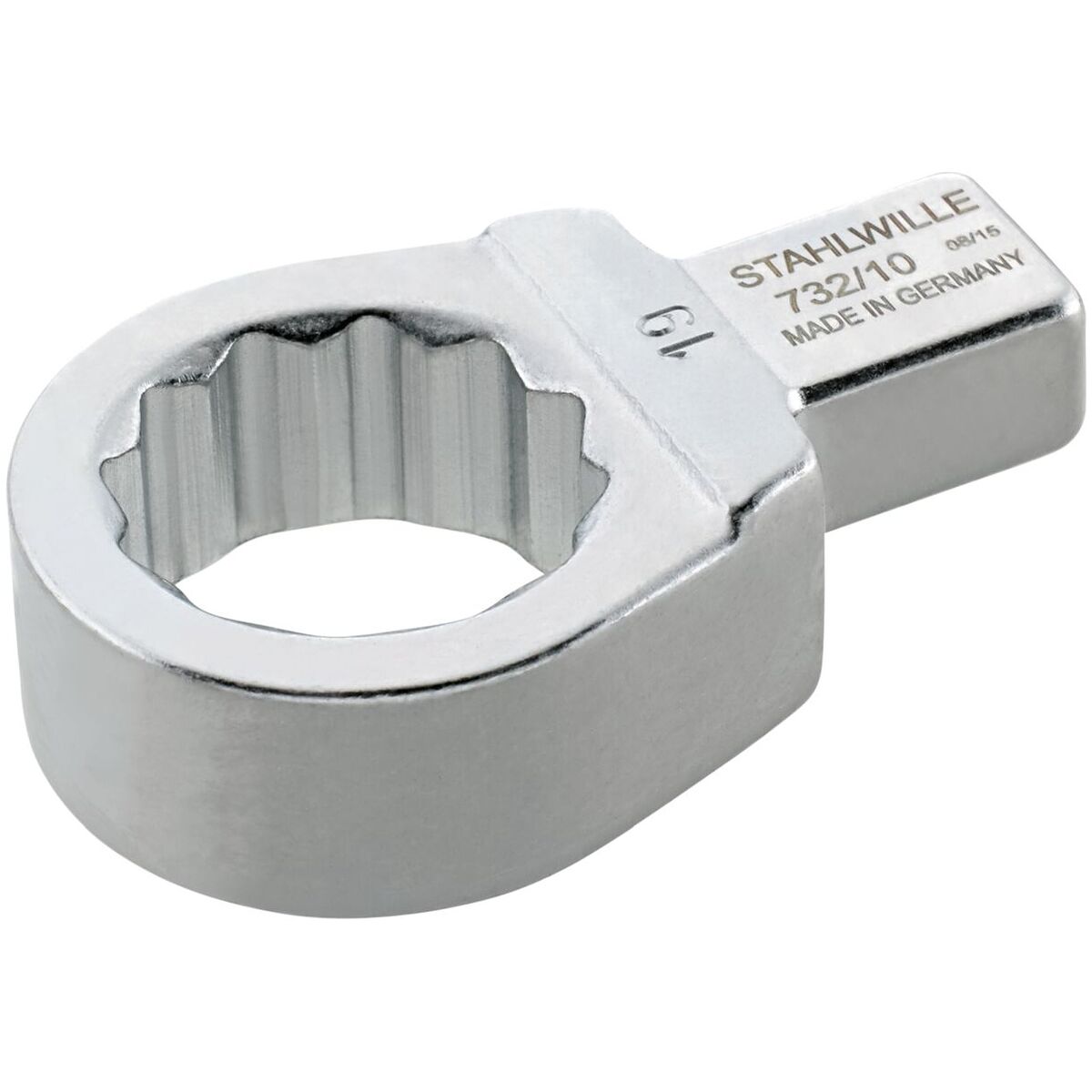

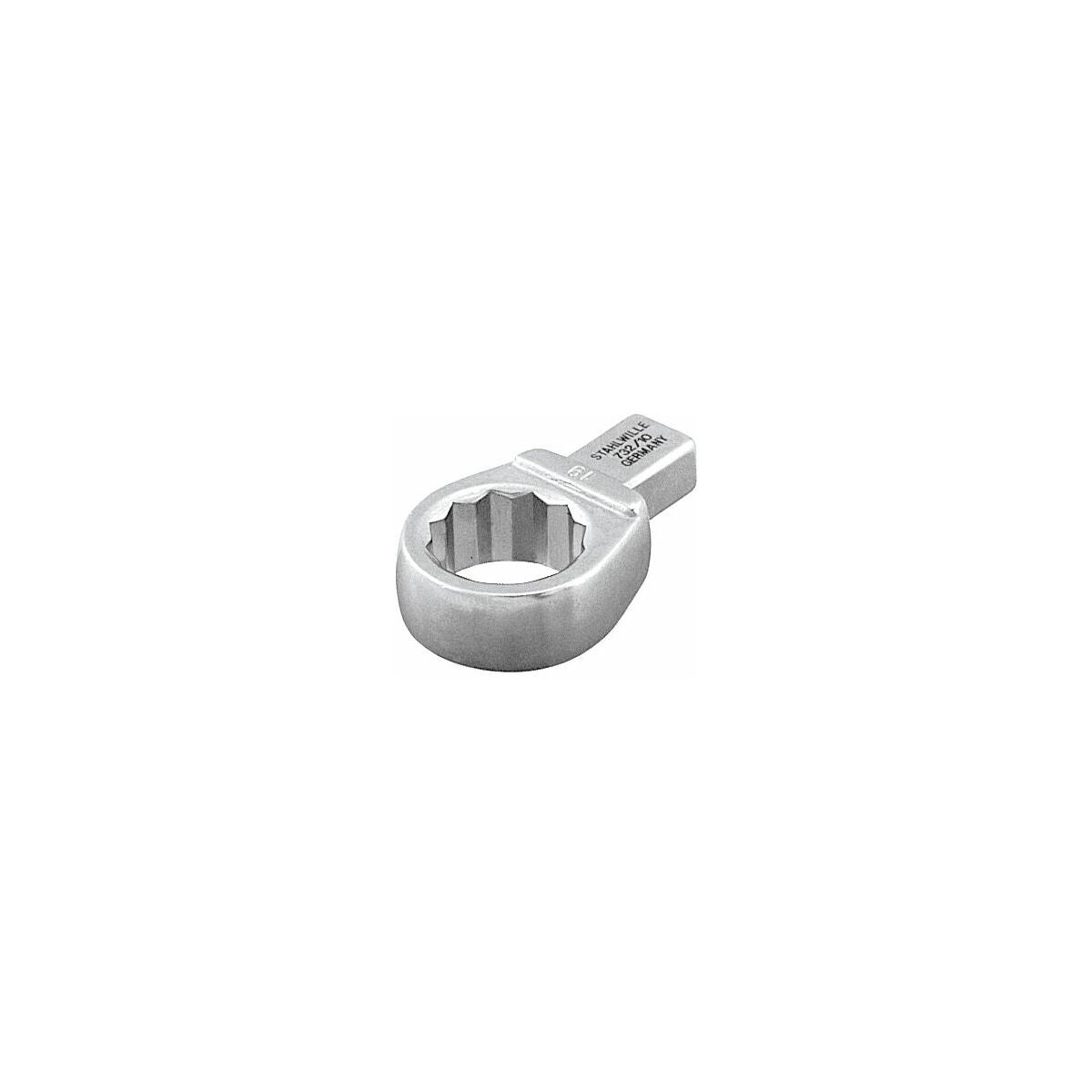

Insticksverktyg, ringnyckel
Produktbeskrivning
Passar till
Momentnyckel med 4-kantfästen.
Utförande
Sänksmidd; alla verktyg med instickskoppling = rektangulärt skaft med fjädrande låsstift. På så sätt garanteras ett säkert och stadigt fäste för insticksverktygen i momentnyckeln.
Skärdata
Förklaring till ritningen och formeln:
L1 = spaklängd exkl. insticksverktyg
l2 = justerat stickmått på momentnyckeln
l3 = spaklängd inkl. fabriksinställt kalibreringsstickmått
L4 =insticksverktygets stickmått
L = verktygets totala längd
T1 = vridmoment som ska ställas in
T2 = föreskrivet vridmoment
Material
Chrome-Alloy-Steel, flagningssäkerförkromning på nickel.
Anmärkning
Följ insticksvertygens stickmått och stäm av med motsvarande mått hos justeringsverktyget (se provningsprotokollet/bruksanvisningen för den använda momentnyckeln). Gör en stickmåttkorrigering vid avvikelser!
Teknisk data
Produktslag | Insticksverktyg, ringnycklar |
---|---|
Utbytbart verktyg | Insticksverktyg |
Verktyg med spärrfunktion | nej |

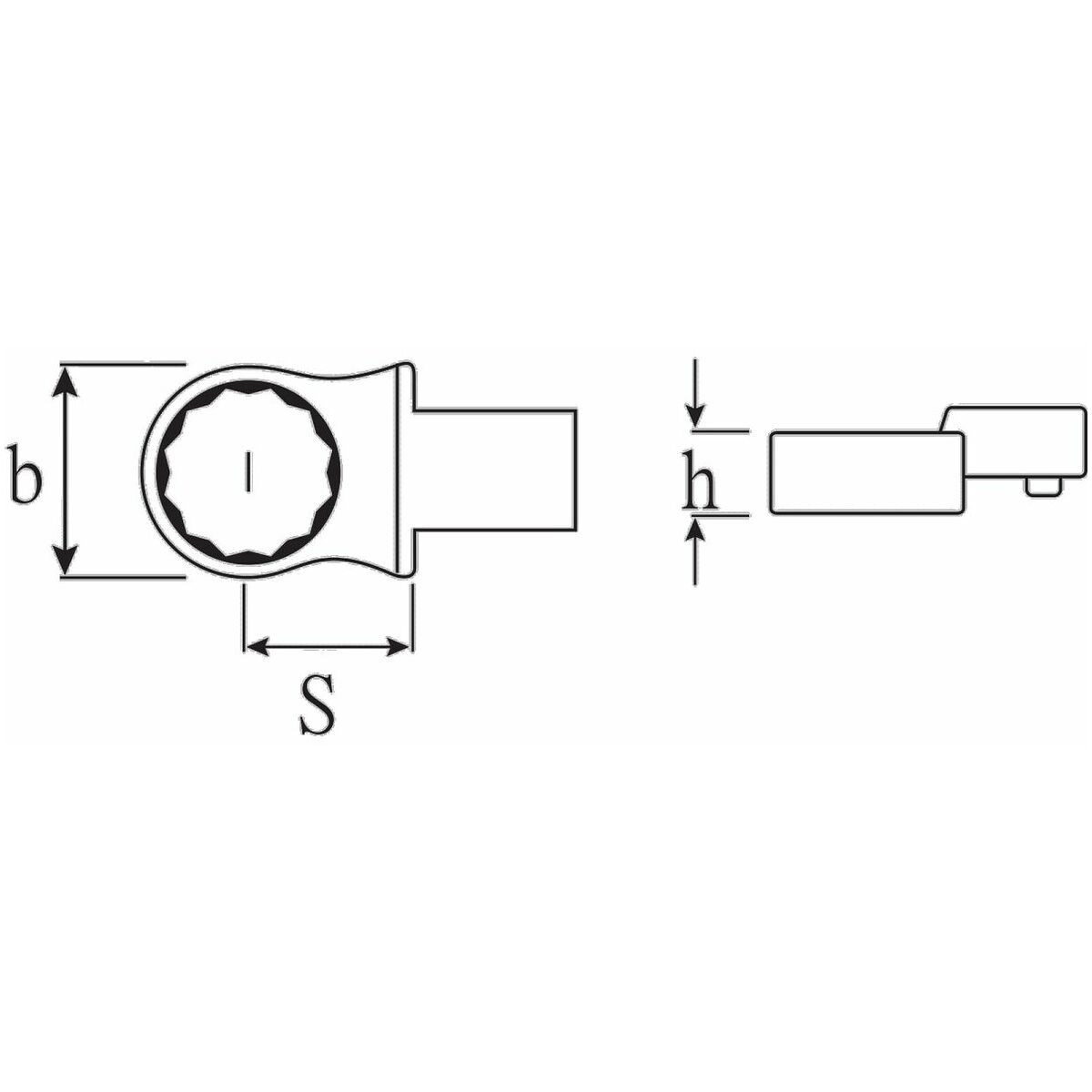

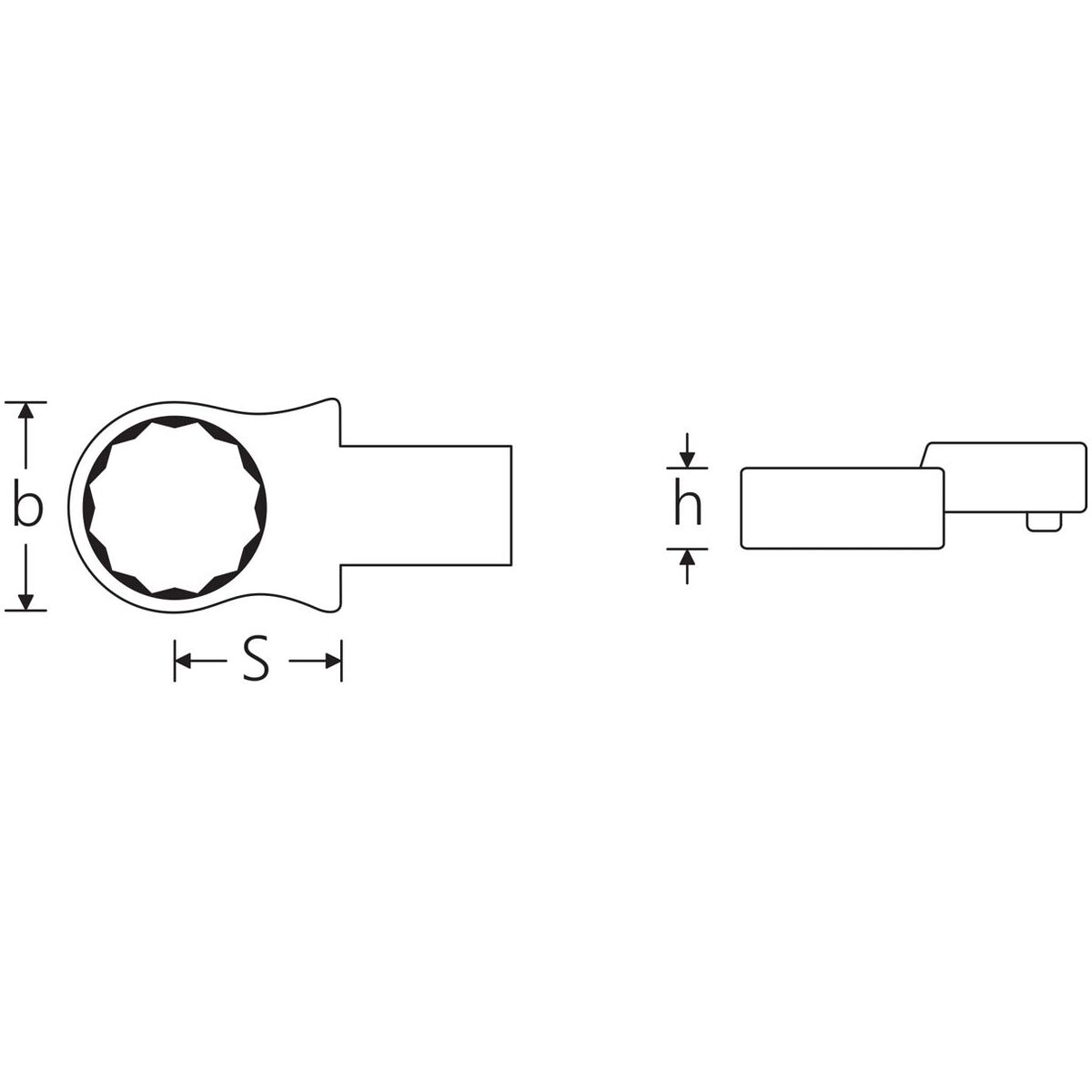

Nyckelvidd | 15 mm |
Stickmått s | 17.5 mm |
Höjd h | 12 mm |
Insticksskaft | 9×12 mm |
Bredd b | 24.5 mm |
Serie | 732/10 |
Produktspecifikation
Artikelnummer | 657900 |
---|---|
EAN | 4018754034123 |
