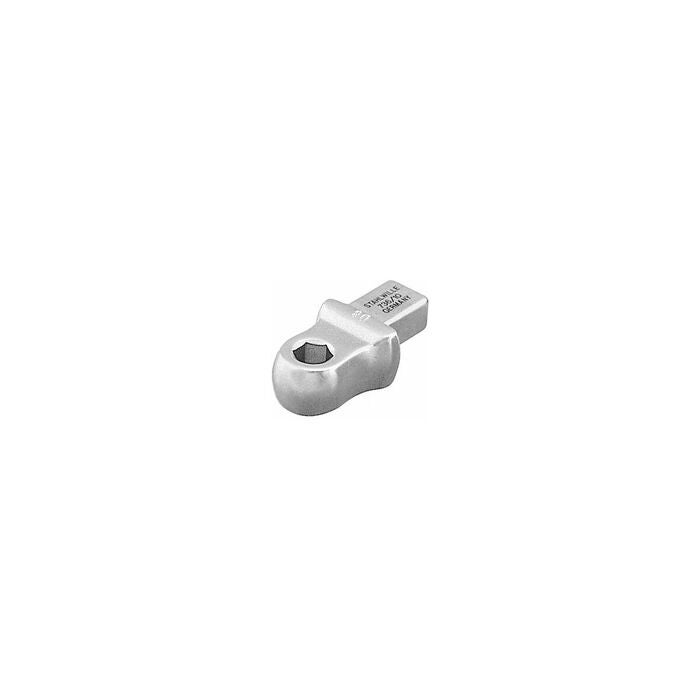

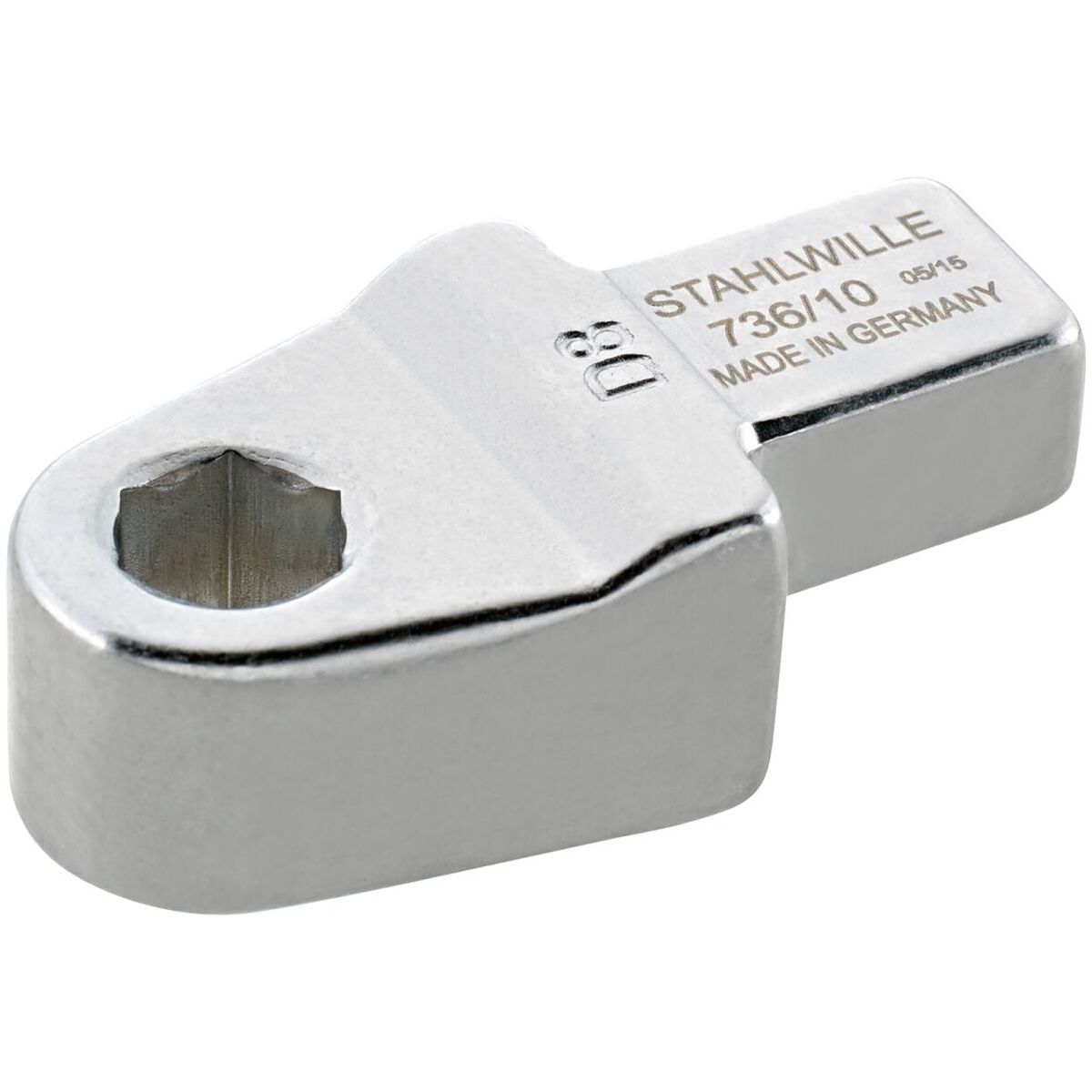

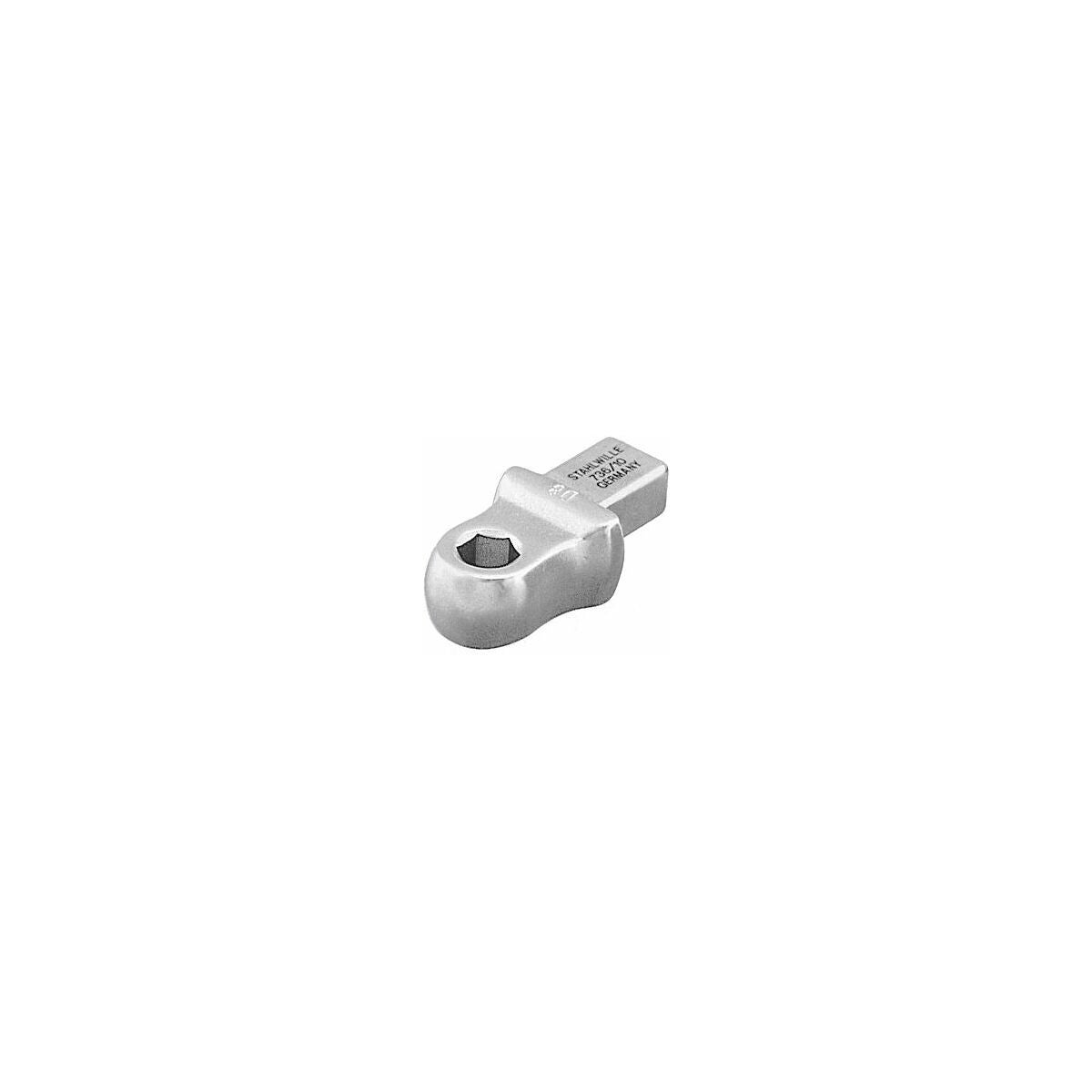

Insticksverktyg, bitshållare

Produktbeskrivning

Passar till
Momentnyckel med 4-kantfästen.

Utförande
Sänksmidd; alla verktyg med instickskoppling = rektangulärt skaft med fjädrande låsstift. På så sätt garanteras ett säkert och stadigt fäste för insticksverktygen i momentnyckeln.

Skärdata

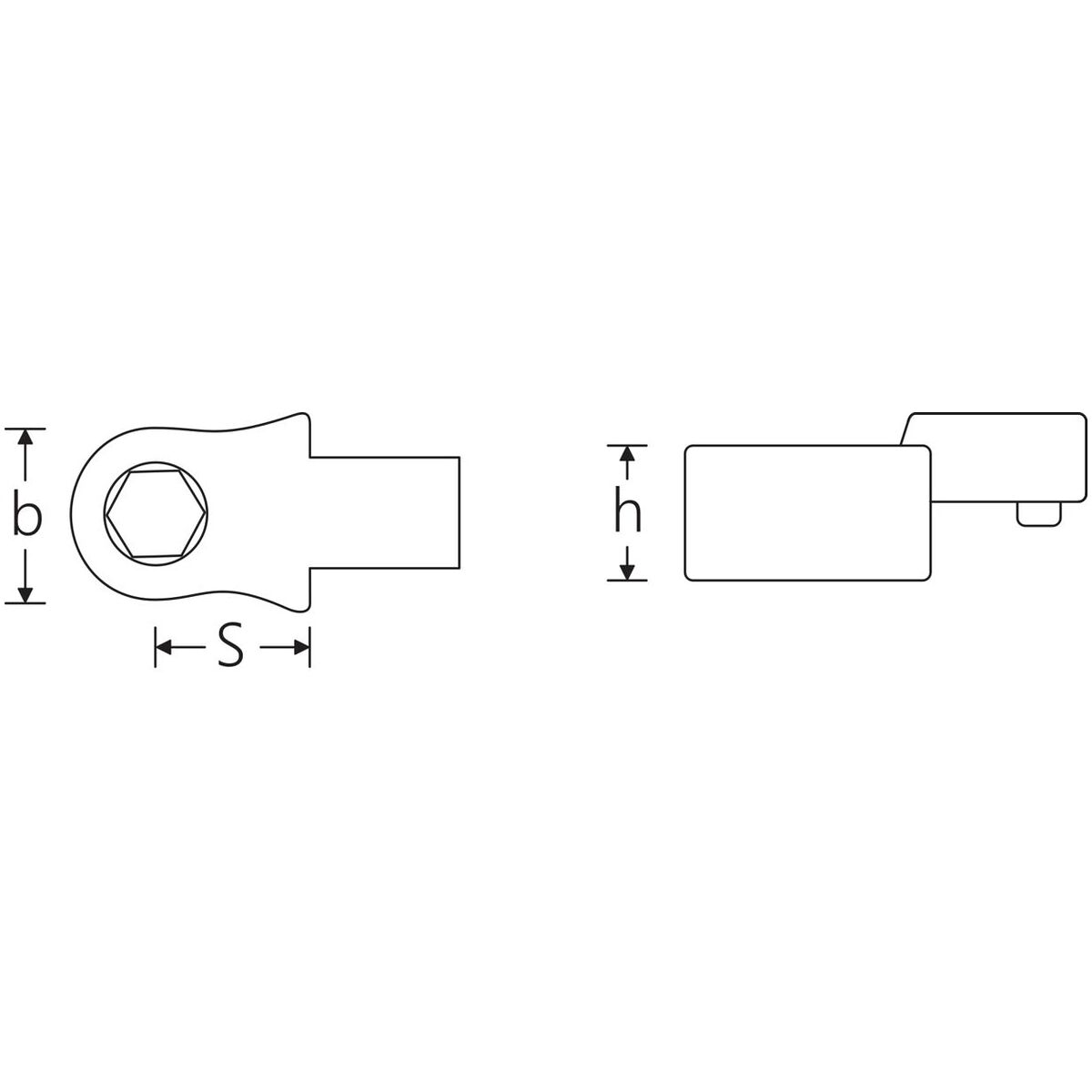

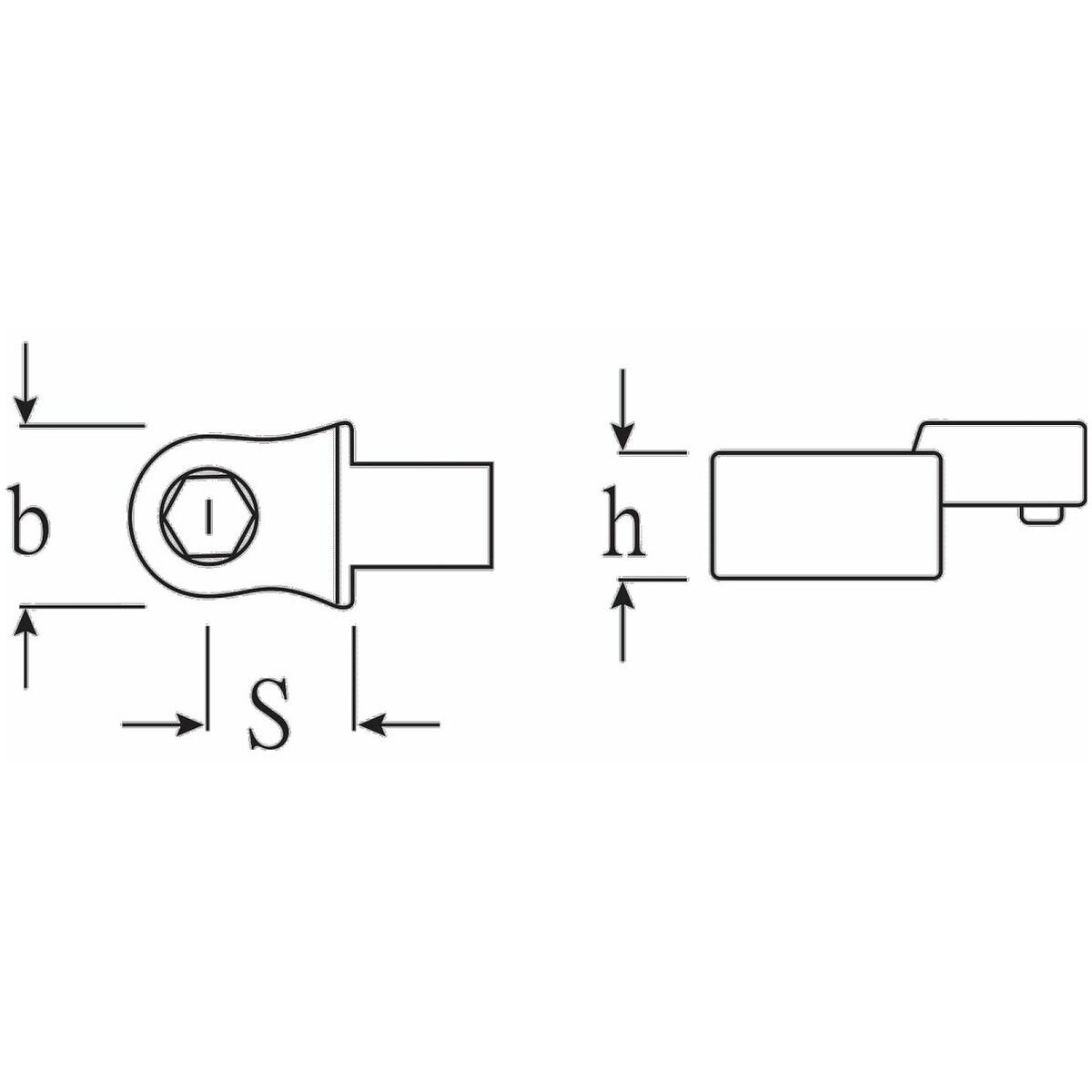

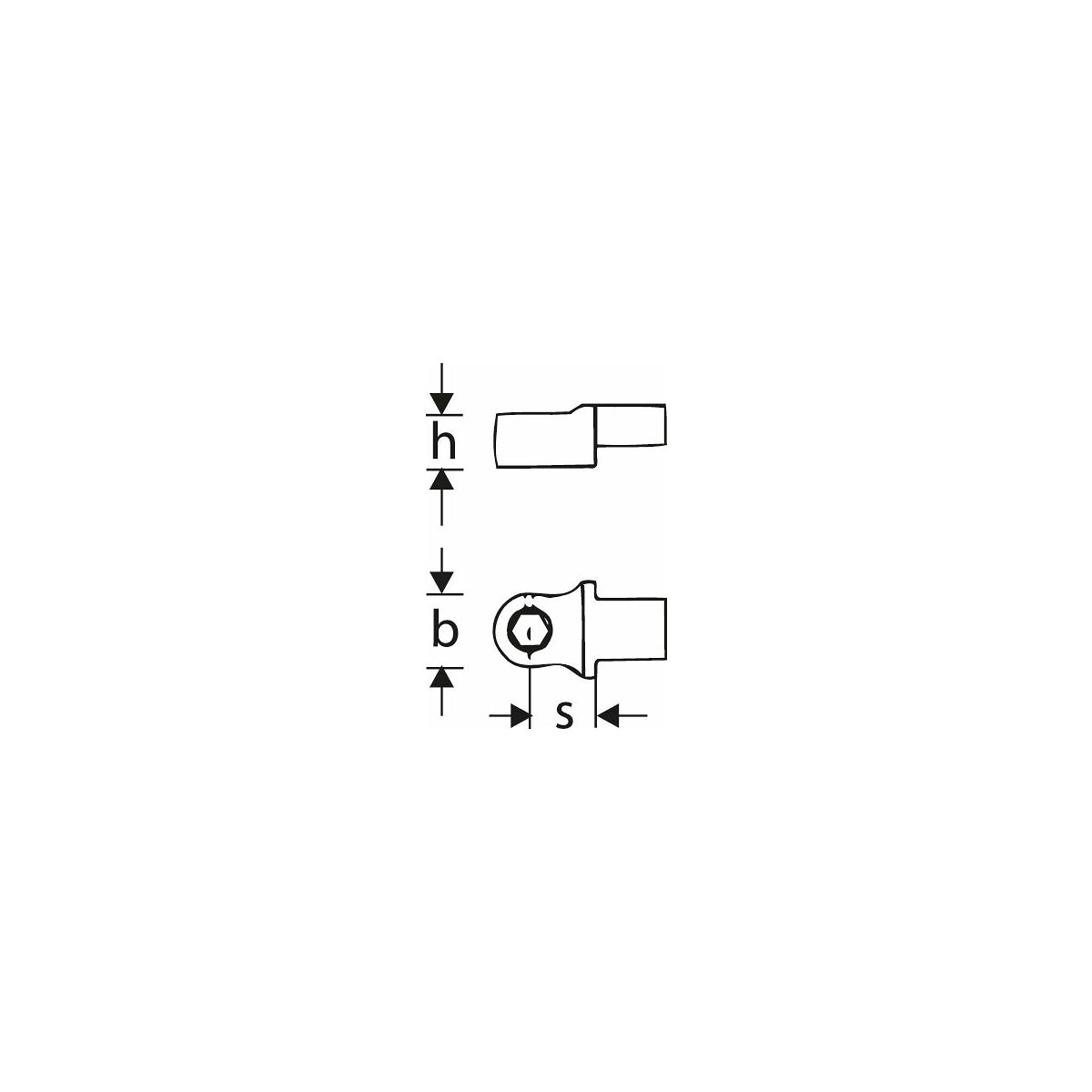

Förklaring till ritningen och formeln:

L₁ = spaklängd exkl. insticksverktyg
l₂ = justerat stickmått på momentnyckeln
l₃ = spaklängd inkl. fabriksinställt kalibreringsstickmått
L₄ =insticksverktygets stickmått
L = verktygets totala längd
T₁ = vridmoment som ska ställas in
T₂ = föreskrivet vridmoment

Material
Chrome-Alloy-Steel, flagningssäkerförkromning på nickel.

Användningsdata
För fastsättning av bits med sexkantskaft enligt DIN ISO 1173 C 8 (5/16 tum).

Anmärkning
Insticksverktygens belastbarhet är begränsad motsvarande nyckelvidden och kan därför vara lägre än momentnycklarnas kapacitet.
Följ insticksvertygens stickmått och stäm av med motsvarande mått hos justeringsverktyget (se provningsprotokollet/bruksanvisningen för den använda momentnyckeln). Gör en stickmåttkorrigering vid avvikelser!

Teknisk data

Produktspecifikation
