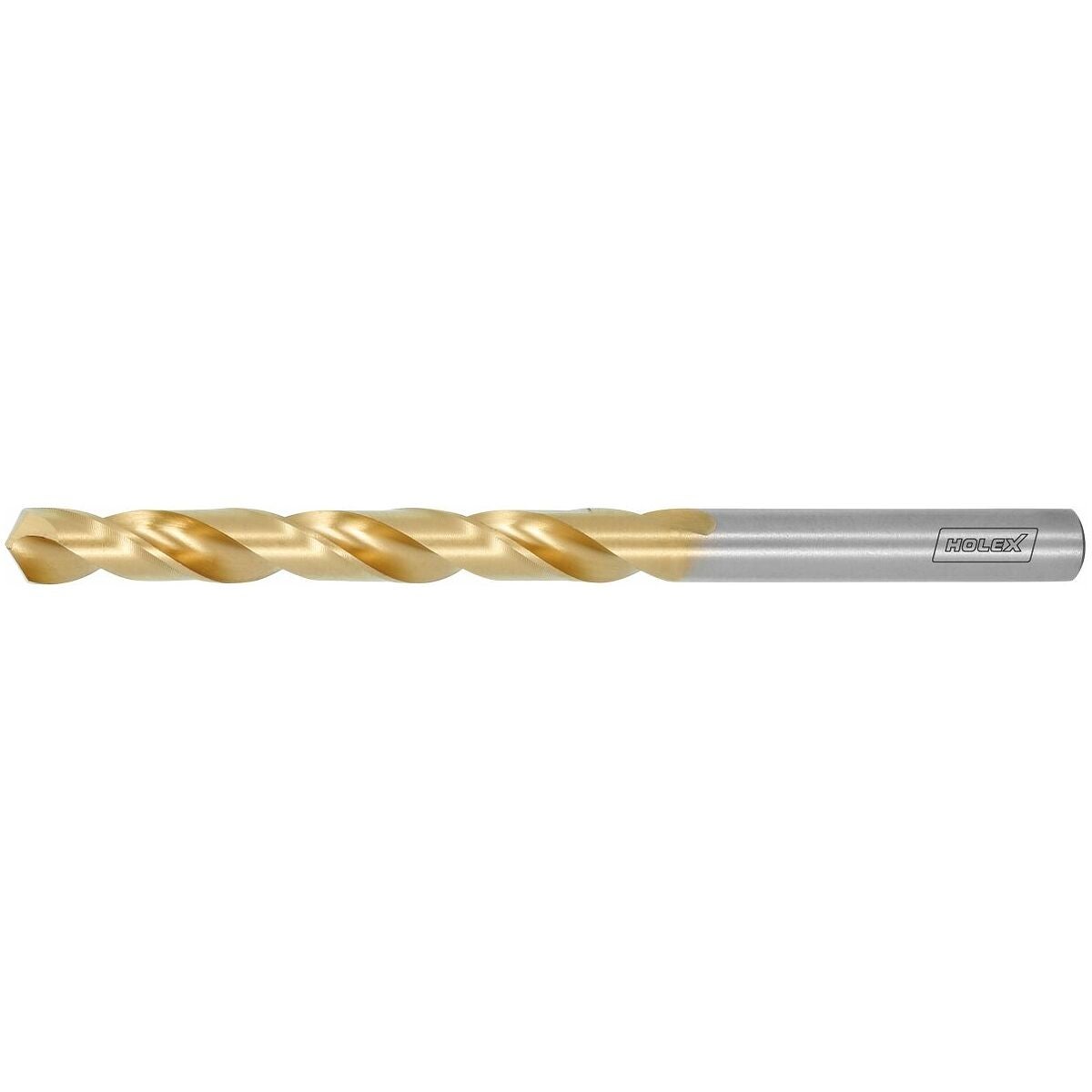

Spiralborr HSS N 4,9 mm
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Normal kärna utan kärnkona.
Exakt spetsslipning.
Profilslipad:
Hög rundgångs- och delningsnoggrannhet, borr för serietillverkning.
Med urspetsning form C från storlek 2,4 mm.
Rekommendation
Största borrdjup:
L2 = LC - 1,5 × DC.

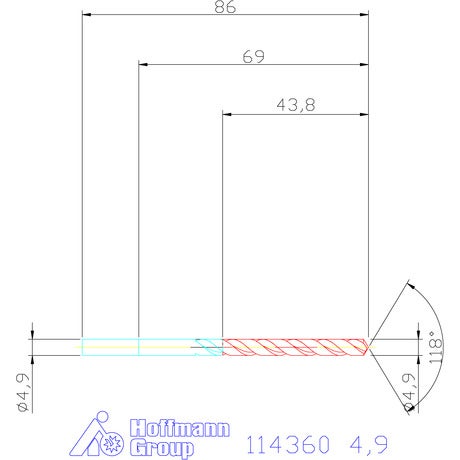

Teknisk data
| Spiralvinkel | 35-40 grad |
|---|---|
| För material (färgring) | Utan |
| Beläggning | TiN |
| Invändig kylning | nej |
| Produktslag | Spiralborr |
| Typ | N |
| Skärmaterial | HSS |
| Infästning | Cylindriskt skaft |
| Antal skär z | 2 |
| Diameter ⌀ | 4.9 mm |
| Norm | DIN 338 |
| Spännspårlängd lc | 52 mm |
| Tolerans nom.-⌀ | h8 |
| Skaftdiameter ds | 4.9 mm |
| Totallängd l | 86 mm |
| Borrdjup | 44.7 mm |
| Spetsvinkel | 118 grad |
| Matning f i stål < 500 n/mm2 | 0.09 mm/v |
| Norm | DIN 338 |
| Tolerans ø | h8 |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu > 10% si | mindre lämplig | 50 m/min | N |
| Alu (kortspånig) | mindre lämplig | 56 m/min | N |
| Cuzn | mindre lämplig | 80 m/min | N |
| Stål < 1400 n/mm² | mindre lämplig | 10 m/min | P |
| Inox < 900 n/mm² | mindre lämplig | 15 m/min | M |
| Stål < 500 n/mm² | lämplig | 50 m/min | P |
| Inox > 900 n/mm² | mindre lämplig | 10 m/min | M |
| Gg(g) | lämplig | 31 m/min | K |
| Stål < 750 n/mm² | lämplig | 37 m/min | P |
| Ti > 850 n/mm² | mindre lämplig | 6 m/min | S |
| Stål < 1100 n/mm² | mindre lämplig | 12 m/min | P |
| Stål < 900 n/mm² | lämplig | 31 m/min | P |
| Vått maximal | lämplig | ||
| Olja | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=114360&articlesize=4,9 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | G1143604,9 |
|---|---|
| EAN | 4045197016553 |
