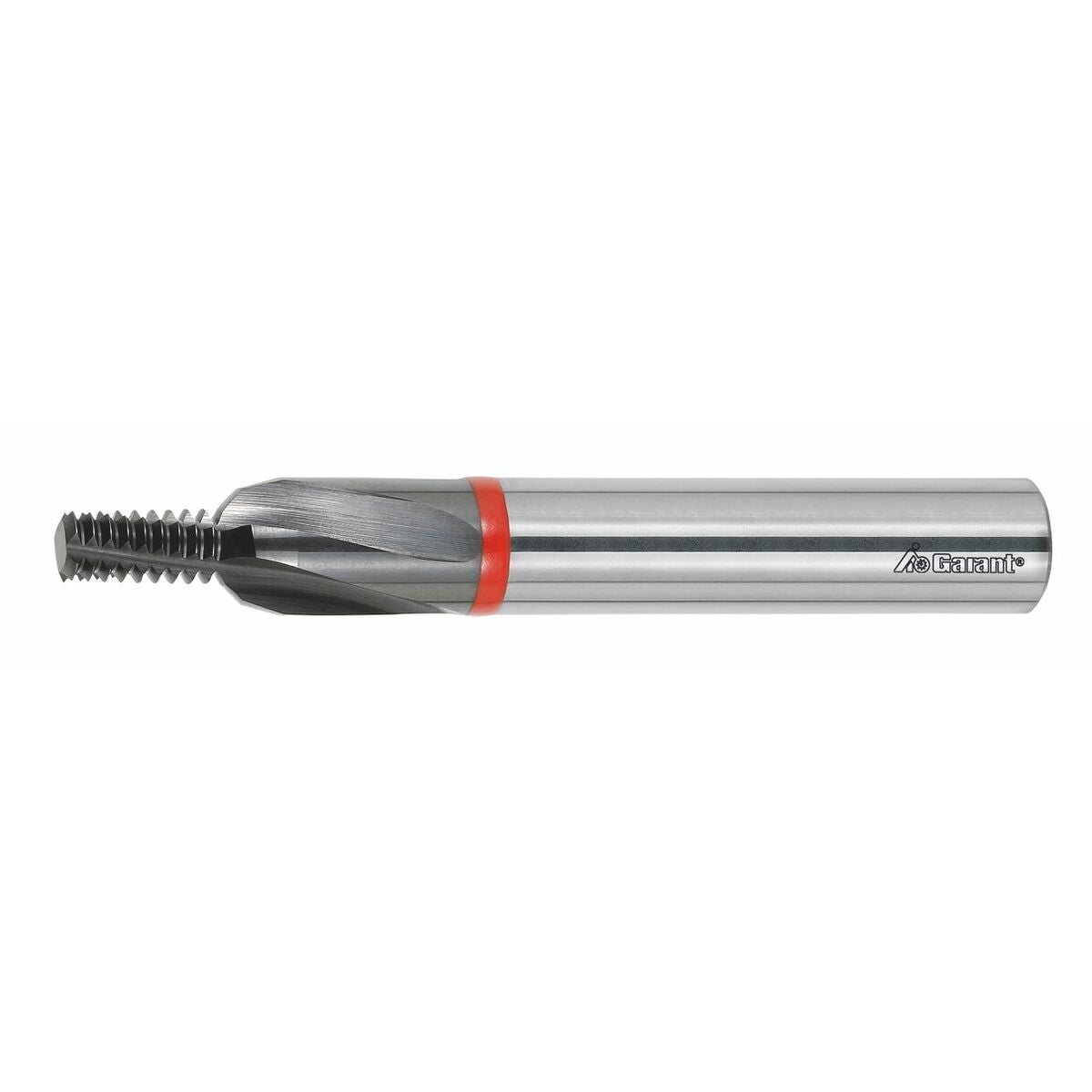

Gängfräsar med cylindriskt skaft 1,5×D TiAlN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Korrigerad gängprofil för fräsning av exakt invändig gänga (förutsätter stabil uppspänning).
Försänkningsskär på skaftsidan för 90° försänkning.
Fördel
Gängfräsning och fasning i en arbetsoperation!
Användningsdata
H
35
H
30
H
25
H
27
P
30

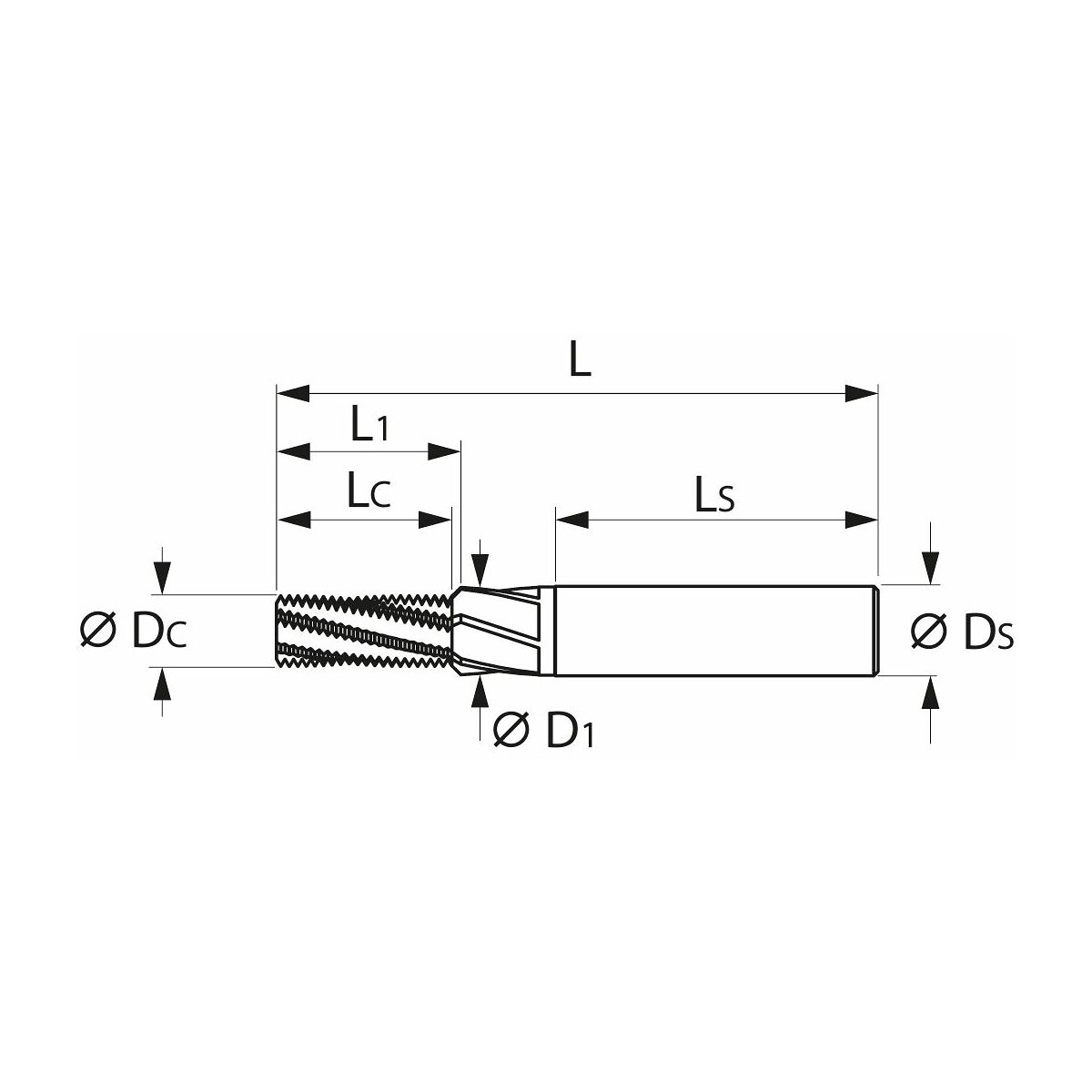

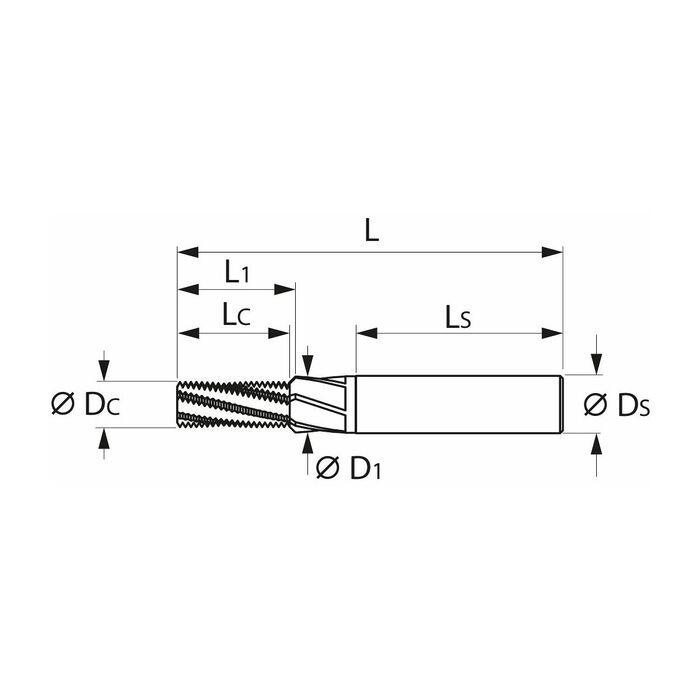

Teknisk data
| Infästning | DIN 6535 HA |
|---|---|
| Försänkningsstegvinkel | 90 grad |
| Skafttolerans | h6 |
| Användning vid håltyp | Bottenhål & genomgående hål |
| Gängnorm | DIN 13 |
| Gängtyp | M; M-LH |
| Flankvinkel | 60 grad |
| Användning inomhus/utomhus | Invändig |
| För material (färgring) | röd |
| Beläggning | TiAlN |
| Produktslag | Gängfräs |
| Skärmaterial | VHM |
| Diameter ⌀ | 4.68 mm |
| Gängstigning | 1 mm |
| Antal skär z | 4; 4; 4 |
| Invändig kylning | nej |
| Antal spånspår | 4 |
| Gängdjup | 9.56 mm |
| Gängstorlek | M6 |
| Skaftdiameter ds | 8 mm |

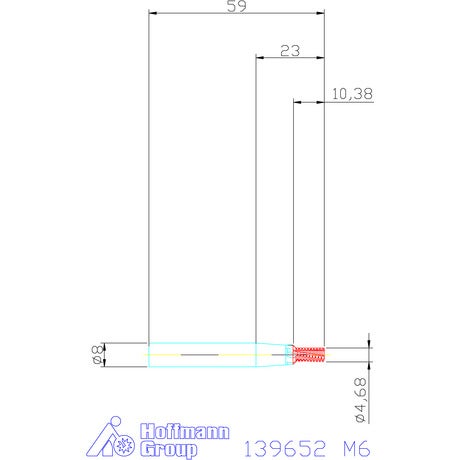

| Totallängd l | 59 mm |
| Skaftlängd ls | 36 mm |
| Borr-⌀ | 4.68 mm |
| Helprofil | ja |
| Skärlängd | 9.56 mm |
| Gängprofil | Fullprofil |
| Matning fz i stål < 60 hrc | 0.012 mm |
| Programmerat värde för försänkning l1 | 10.2 mm |
| Hals-⌀ d1 | 6.6 mm |
| Nom-⌀ | M6 mm |
| Helprofil | ja |
| För håltyp | upp till 1,5×D vid bottenhål och genomgående hål; upp till 1,5×D vid genomgående hål |
| Gängstigning | 1 mm |
| Användning | Invändigt |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=139652 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 139652 |
|---|---|
| EAN | 4045197199652 |
