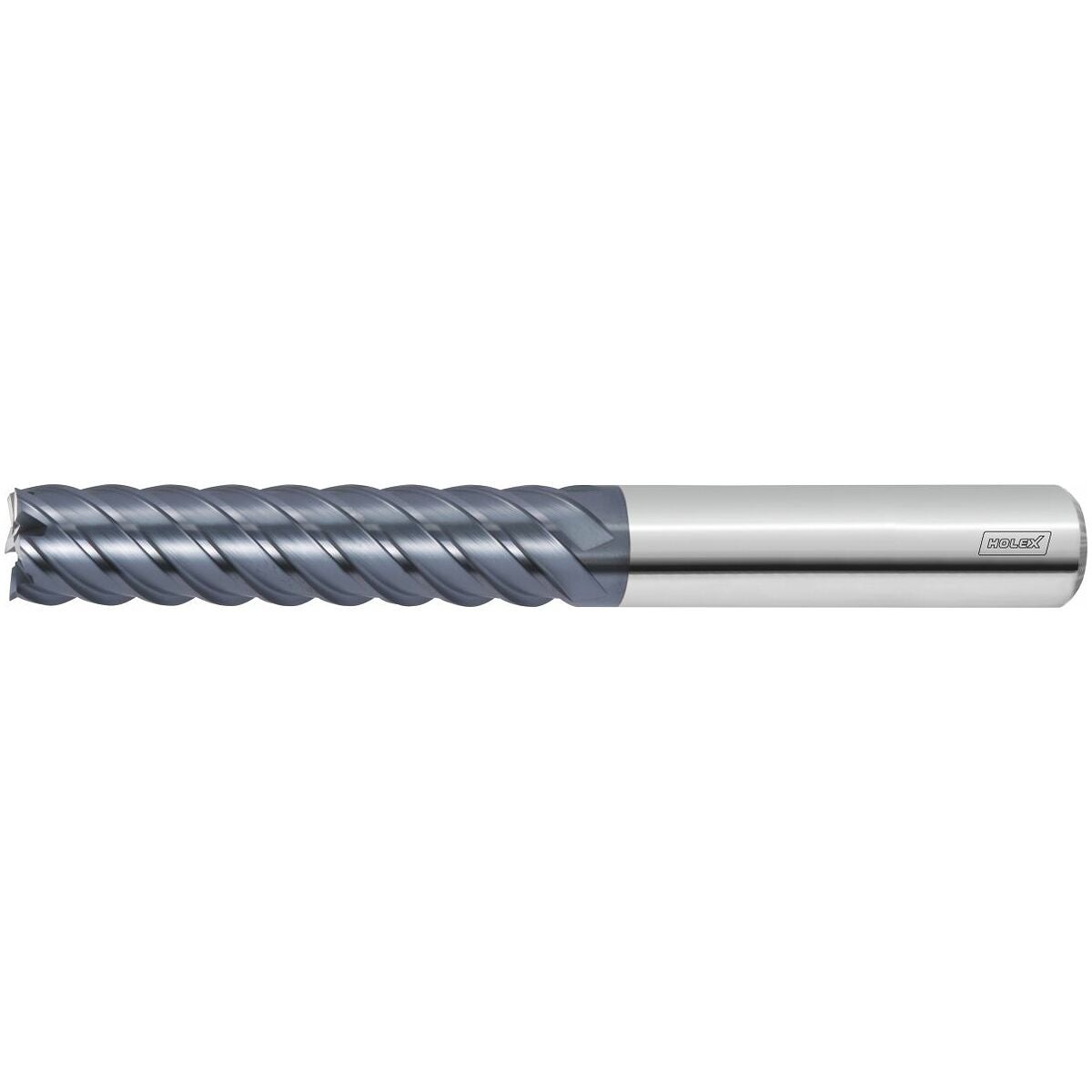

HM-fräs TiAlN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
För färdigbearbetningar. Speciell geometri för optimal spåntransport. För periferifräsning som färdigbearbetningsmoment. Mycket stabilt utförande genom förstärkt kärna.
Användningsdata
Mycket lämplig för stora skärdjup.
Användningsdata
P
120
P
110
P
100
H
60
H
50
P
90
P
80
Teknisk data
| Ingreppsbredd ae vid fräsoperation | 0,05×D vid valsfräsning |
|---|---|
| Skafttolerans | h6 |
| För material (färgring) | Utan |
| Beläggning | TiAlN |
| Invändig kylning | nej |
| Produktslag | Hörnfräs |
| Typ | N |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Infästning | DIN 6535 HA med h6 |
| Hörnfasvinkel | 90 grad |
| Skärdjup ap min | 0.01 mm |
| Tolerans nom.-⌀ | h10 |
| Antal skär z | 6 |

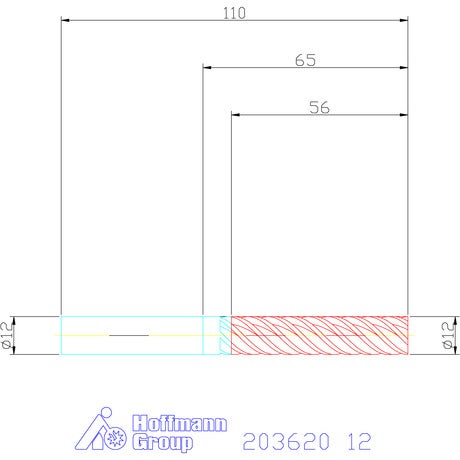

| Diameter ⌀ | 12 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftdiameter ds | 12 mm |
| Totallängd l | 110 mm |
| Skärlängd | 56 mm |
| Matningsriktning | horisontell |
| Spiralvinkel | 45 grad |
| Maximalt sågdjup ap max vid valsfräsning | 56 mm |
| Matning fz för valsfräsning i stål < 900 n/mm2 | 0.08 mm |
| Hörnradie | 0 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=203620 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 203620 |
|---|---|
| EAN | 4045197200501 |
