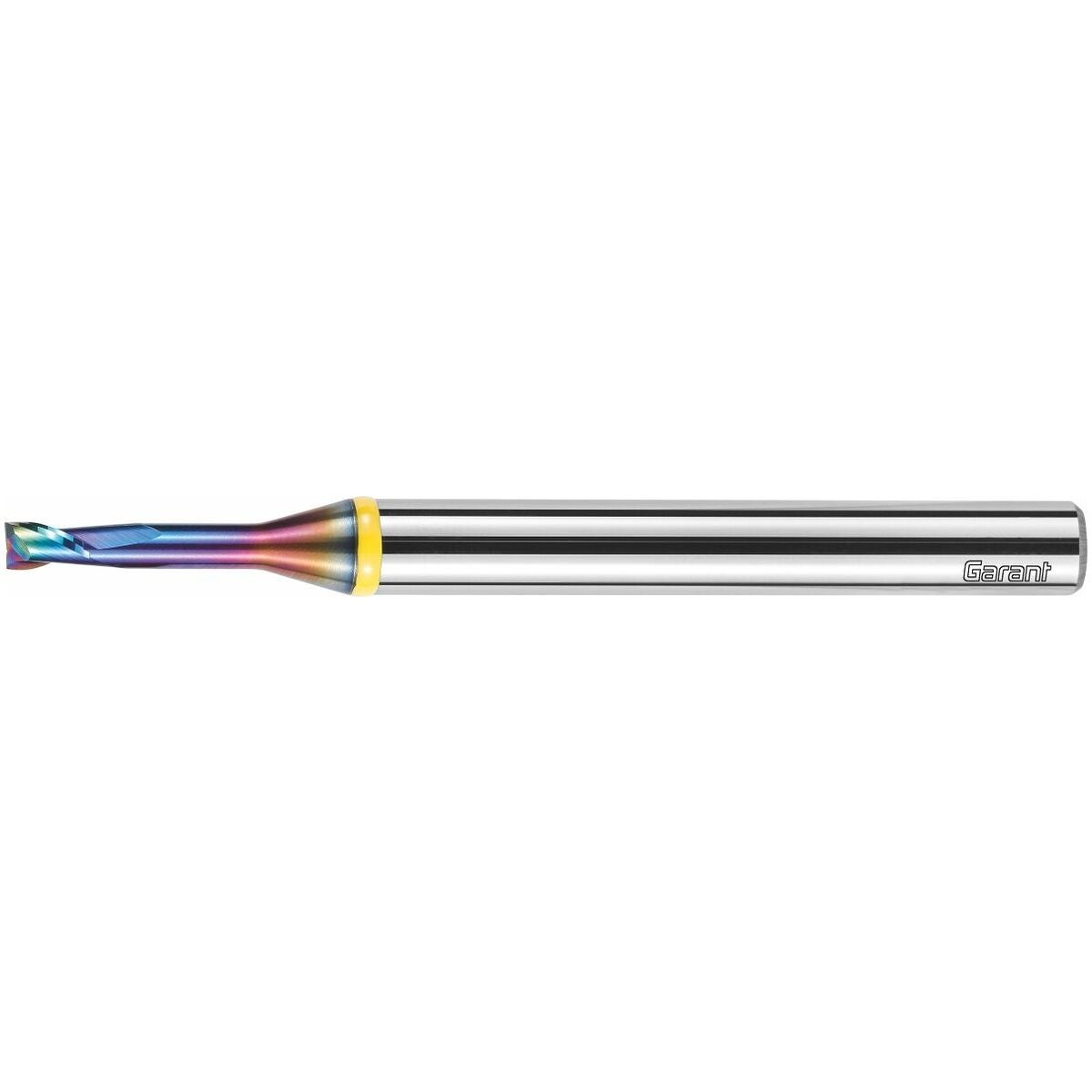

HM-torusfräs R1 0,05 DLC
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Med vidareutvecklad DLC-beläggning sp2. För de högsta kraven på prestanda och precision i aluminiummaterial. Extremt snäva toleranser ger maximal precision. Dubbelt avbackad 2-fas skålslipning.

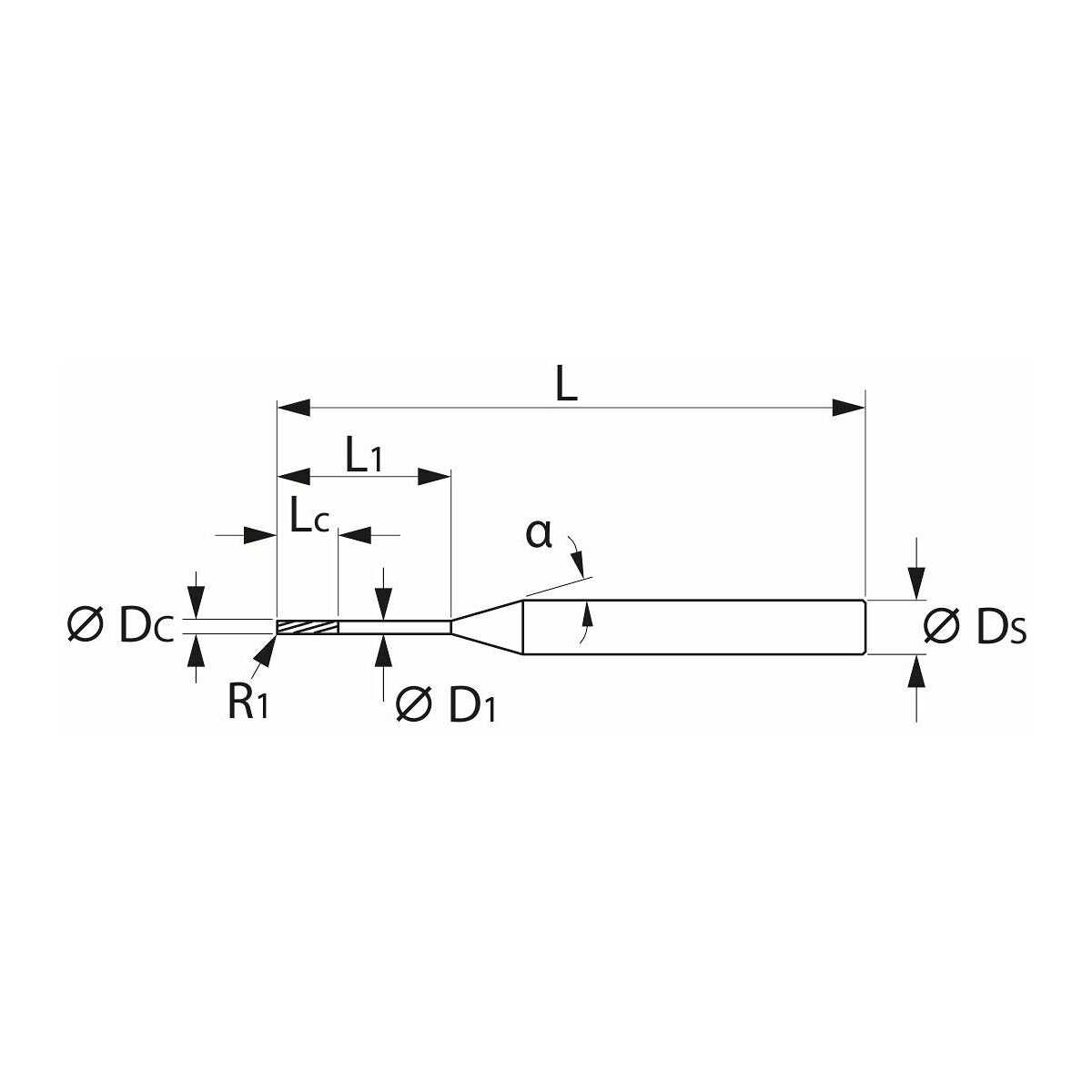

Ansatsvinkel α = 16°.
Toleranser:
- Skärradie: R1 = ±0,0025 mm.
- Förborrningsdiameter: D1 = 0 / -0,01 mm.
Anmärkning
Vid ökande utkragningslängd hos verktyget: Använd ap reducering!
Värden för:
helspår: ap = 0,25 × D × ap korr
Kantning: ap = 0,50 × D × ap korr
Kopiering: ap = 0,25 × D × ap korr
Vid beräkning av matningshastigheten vf bör du använda det faktiskt använda (oftast högsta) maskinvarvtalet!
t.ex.: vf = 18000 [1/min] × fz [mm/Z] × z
Användningsdata
N
200
N
150
N
160
N
130
N
480
N
160
N
130
N
200
N
150
N
180
N
160
N
400
N
400
N
160
N
200

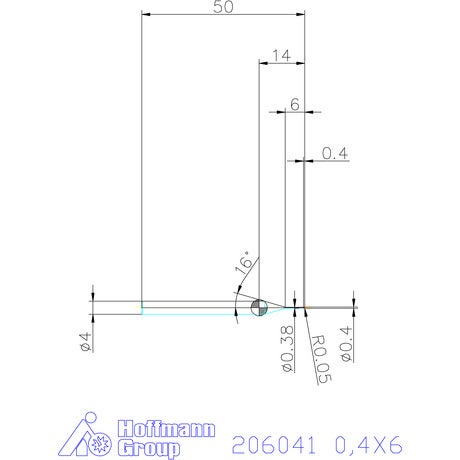

Teknisk data
| Ingreppsbredd ae vid fräsoperation | 0,5×D vid valsfräsning; 0,05×D vid kopierfräsning |
|---|---|
| Matningsriktning | horisontell, sned och vertikal |
| För material (färgring) | gul |
| Tolerans nom.-⌀ | 0 / −0,005 |
| Beläggning | DLC |
| Invändig kylning | nej |
| Produktslag | Torusfräs |
| Typ | W |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Skärdjup ap min | 0.005 mm |
| Antal skär z | 2 |
| Diameter ⌀ | 0.4 mm |
| Korrigeringsfaktor fz | 1 |
| Skaftdiameter ds | 4 mm |
| Totallängd l | 50 mm |
| Skärlängd | 0.4 mm |
| Spiralvinkel | 25 grad |
| Maximalt sågdjup ap max vid valsfräsning | 0.04 mm |
| Friställningsdiameter d1 | 0.38 mm |
| Frislipningslängd | 6 mm |
| Matning fz för kopierfräsning i aluminiumgjutgods | 0.012 mm |
| Infästning | DIN 6535 HA med h5 |
| Hörnradie | 0.05 mm |
| Fräsdjup ap max. | 0.02 mm |
| Korrigeringsfaktor ap korr | 0.2 |
| Matning fz för valsfräsning i aluminiumgjutgods | 0.012 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=206041&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 206041 |
|---|---|
| EAN | 4045197913562 |
