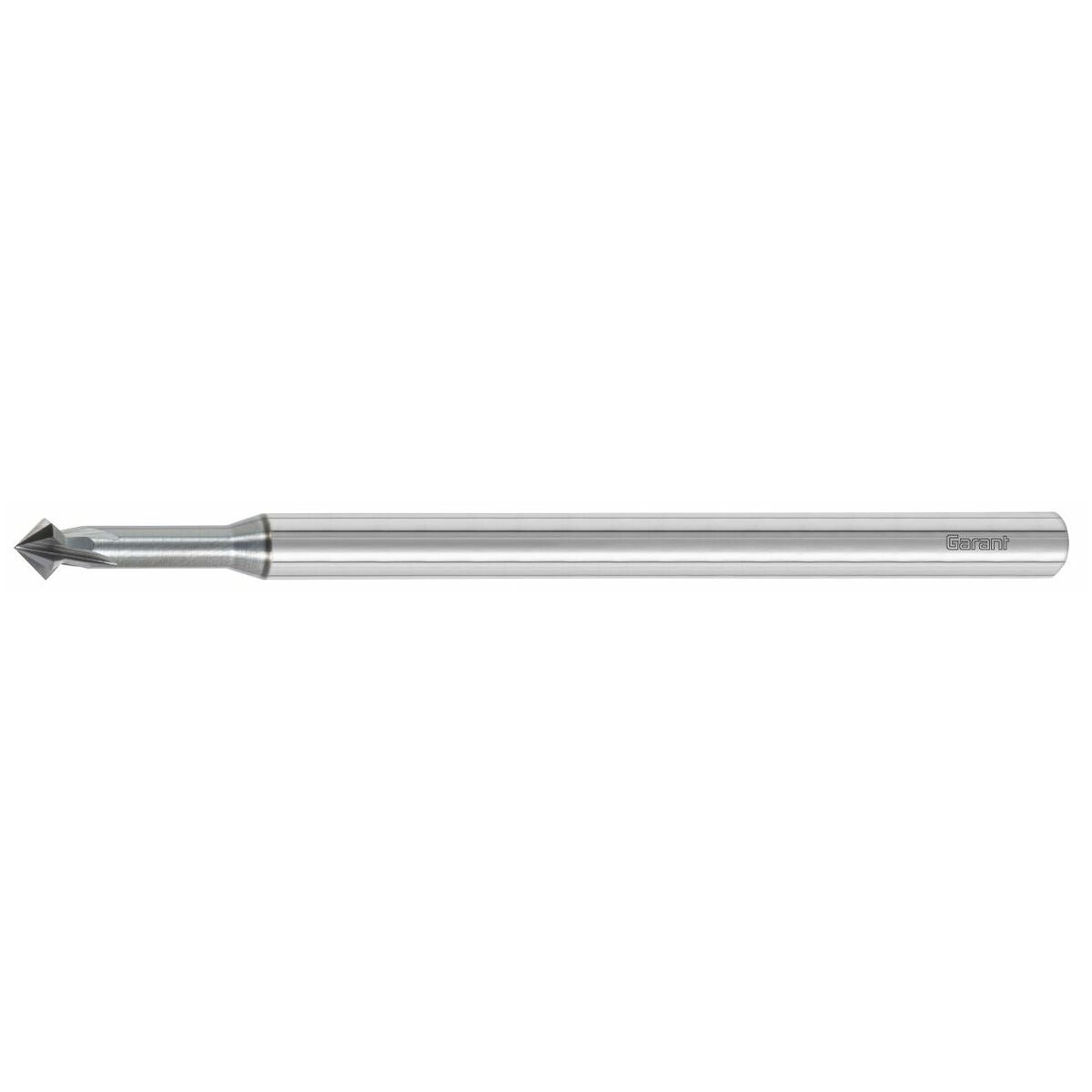

Fram- och bakåtavgradare av hårdmetall med spiralvinkel TiSiN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Extra långt skaft.

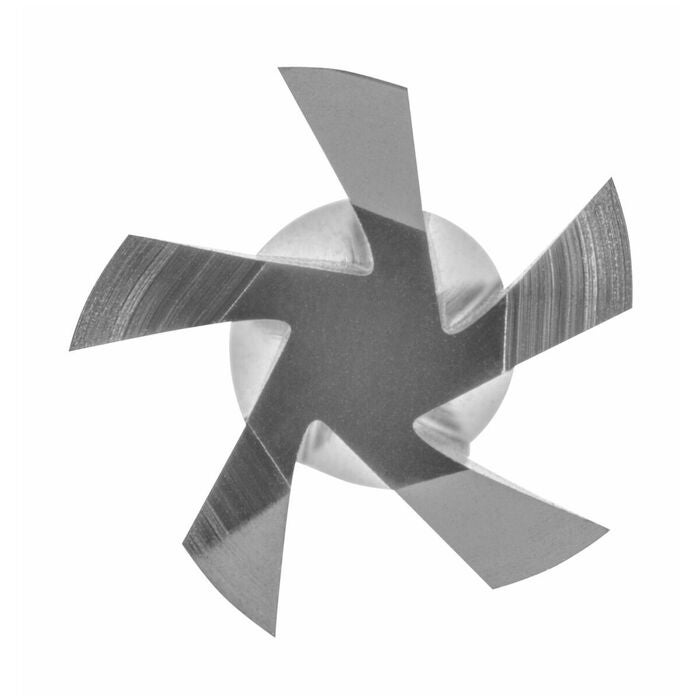

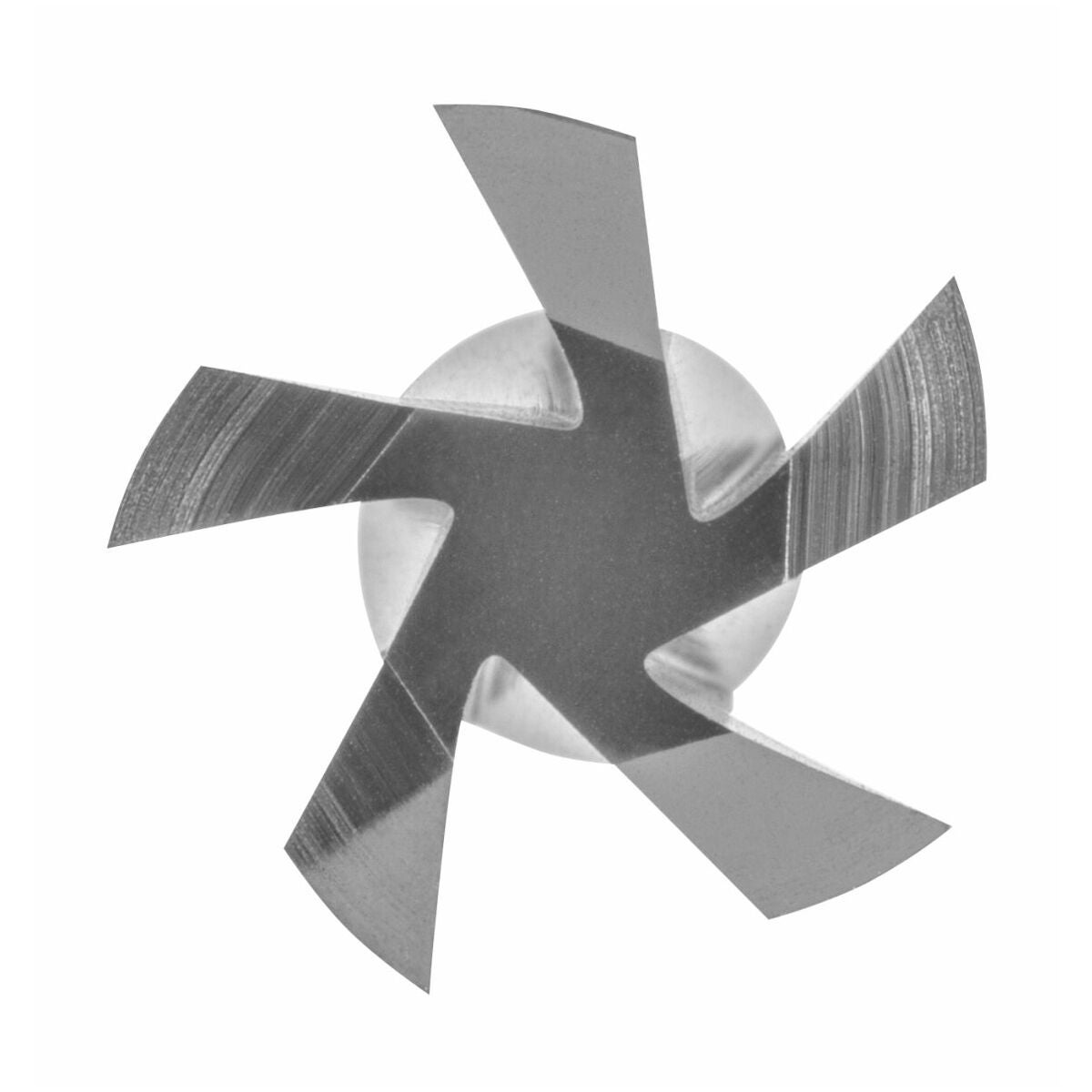

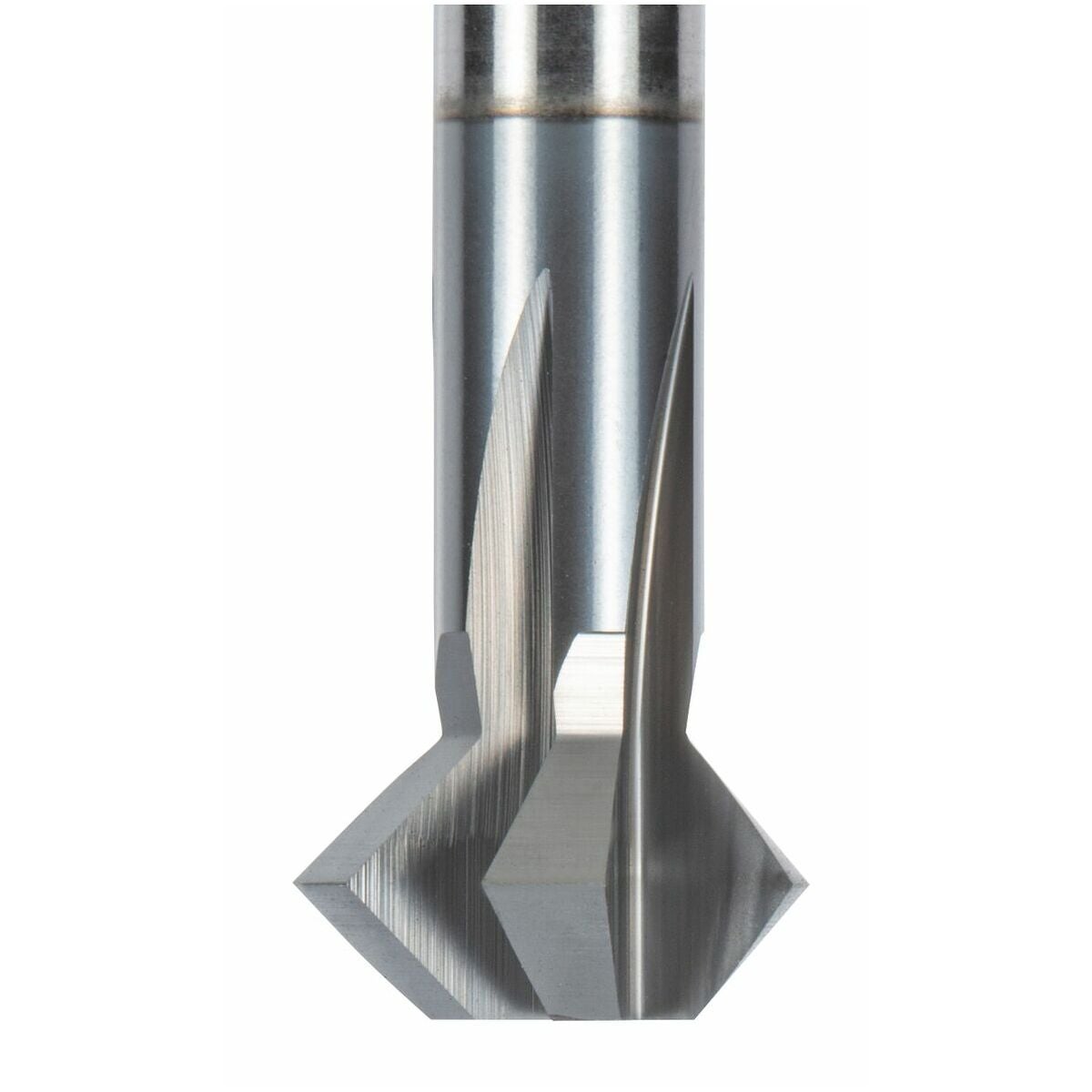

Dubbelslipad änddel med 45°-vinkel.

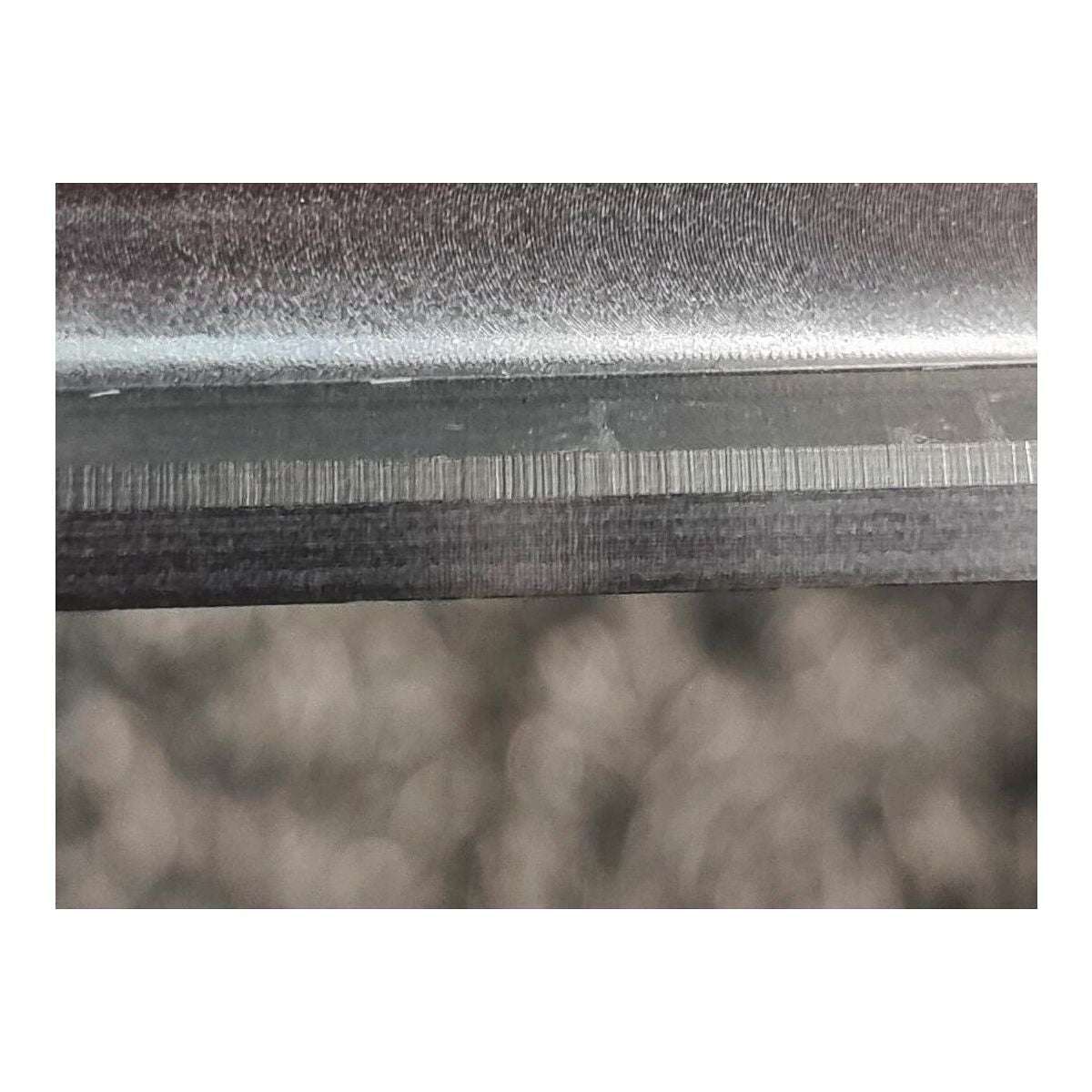

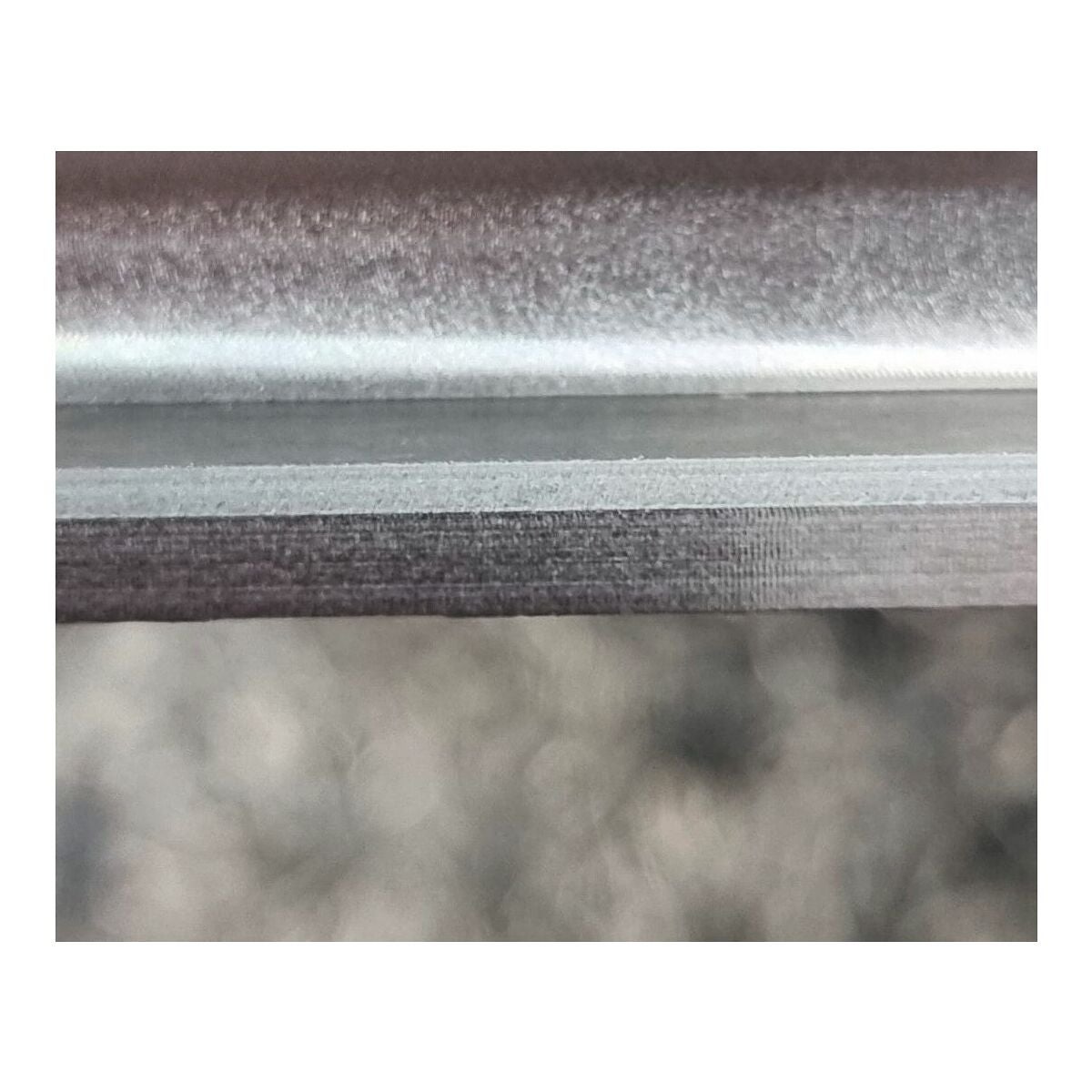

Den spiralvinkel som är inslipad på änddelens båda sidor ¨skapar ett betydligt mjukare snitt och därmed utomordentliga ytkvaliteter. För universell användning i nästan alla material. Den nyutvecklade beläggningen förhindrar effektivt att uppbyggnader bildas på eggen - också i aluminium och korrosionsbeständiga stål.
Användningsdata
Till framåt- och bakåtavgradning och avfasning även på svåråtkomliga ställen.
Mycket lämplig för konturarbeten.
Anmärkning
Efterföljande produkt till nr 208180.Utförande
Spetsigt utförande

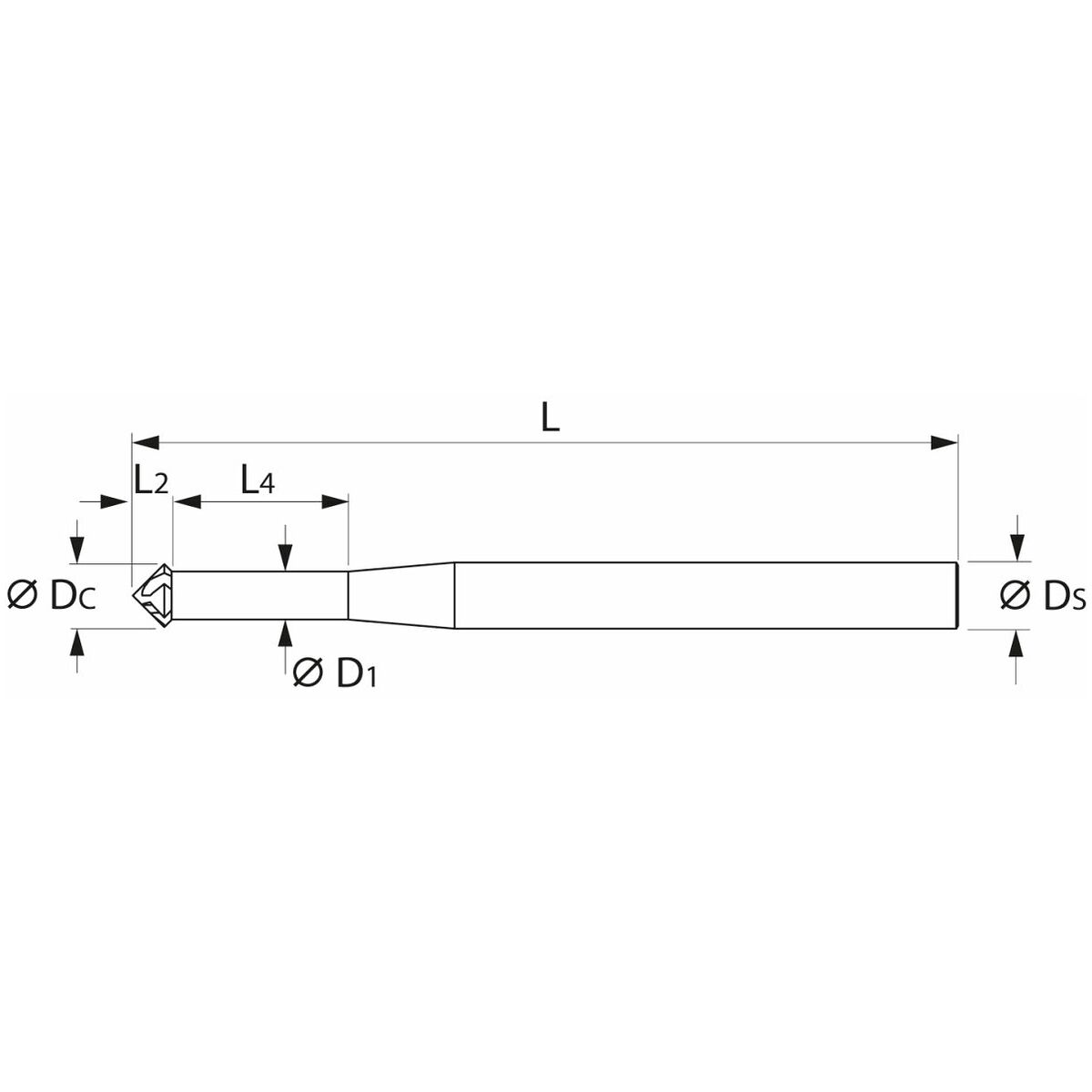

Teknisk data
| Spetsvinkel konisk försänkare | 90 grad |
|---|---|
| För material (färgring) | Utan |
| Tolerans nom.-⌀ | ±0,05 |
| Beläggning | TiSiN |
| Invändig kylning | nej |
| Skafttolerans | h6 |
| Produktslag | Avgradare |
| Typ | N |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Ingreppsbredd ae vid fräsoperation | 0,25×L2 vid kantning |
| Infästning | DIN 6535 HA med h6 |
| Hörnfasvinkel | 45 grad |
| Fasfräsning | framåt och bakåt 45 |
| Antal skär z | 4 |

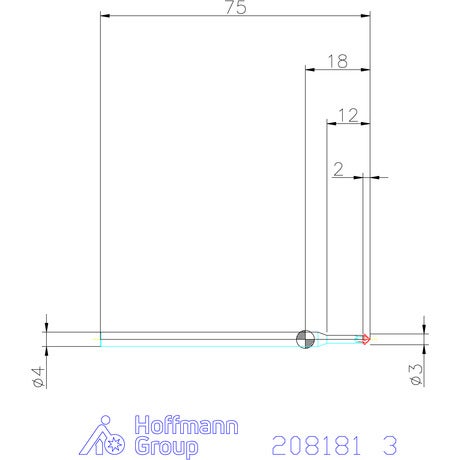

| Diameter ⌀ | 3 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftdiameter ds | 4 mm |
| Totallängd l | 75 mm |
| Maximalt sågdjup ap max vid valsfräsning | 1 mm |
| Matning fz för valsfräsning i stål < 900 n/mm2 | 0.025 mm |
| Form | spetsig |
| L2 +0,5 | 2 mm |
| ⌀ d1 +0,05 | 2,2 mm |
| L4 +0,5 | 10 mm |
| Spiralvinkel | 5 grad |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu > 10% si | lämplig | 80 m/min | N |
| Alu (kortspånig) | lämplig | 130 m/min | N |
| Inox < 900 n/mm² | lämplig | 40 m/min | M |
| Stål < 500 n/mm² | lämplig | 75 m/min | P |
| Inox > 900 n/mm² | begränsat lämplig | 30 m/min | M |
| Gg(g) | lämplig | 50 m/min | K |
| Stål < 750 n/mm² | lämplig | 75 m/min | P |
| Stål < 1100 n/mm² | lämplig | 45 m/min | P |
| Stål < 900 n/mm² | lämplig | 50 m/min | P |
| Ti > 850 n/mm² | begränsat lämplig | 20 m/min | S |
| Vått maximal | lämplig | ||
| Uni | lämplig | ||
| Torrt | lämplig | ||
| Luft | lämplig | ||
| Vått minimal | begränsat lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=208181 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 208181 |
|---|---|
| EAN | 4067263107408 |
