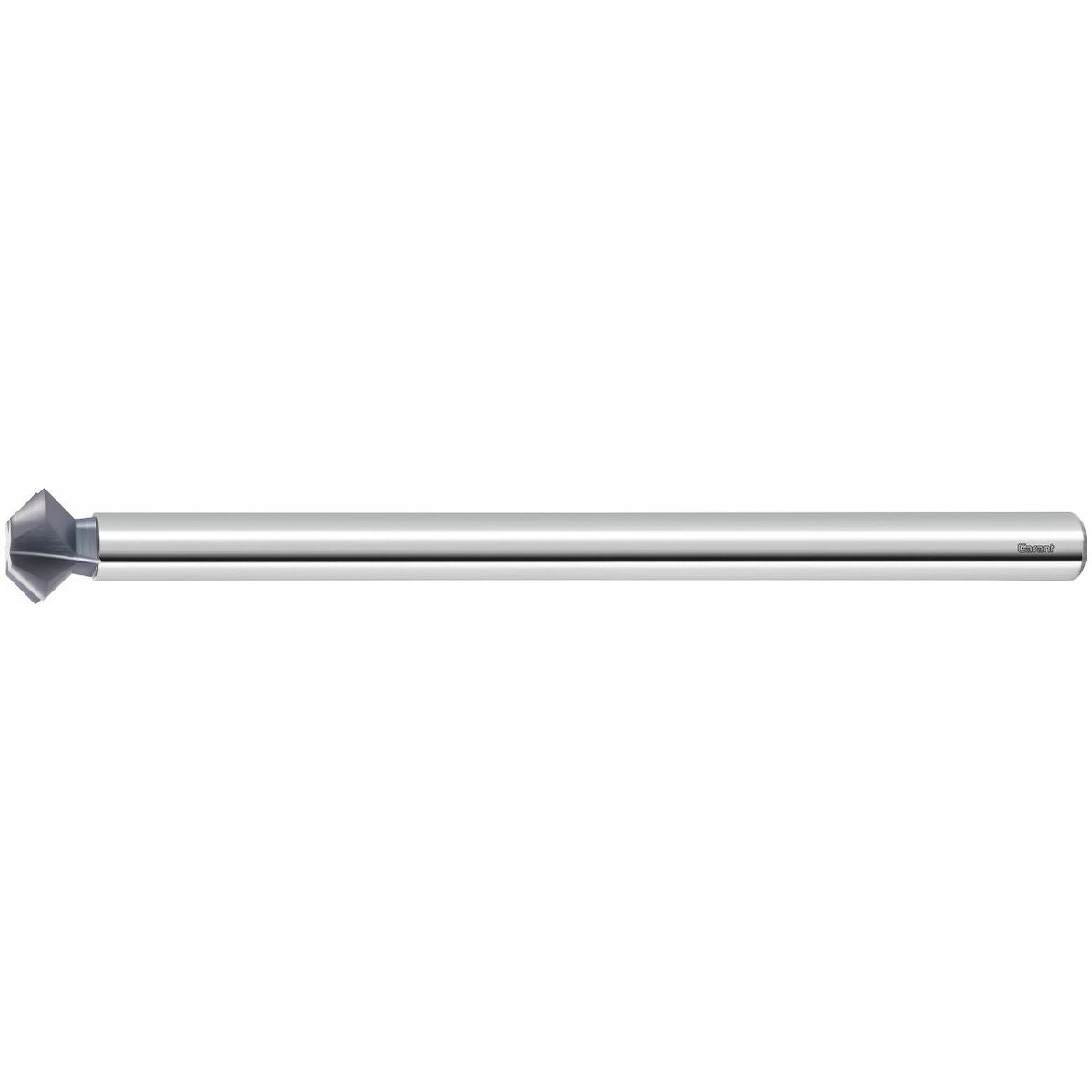

Fasfräs av solid hårdmetall för bottenhål ochgenomgående hål TiAlN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Extra långt skaft.
Dubbelslipad huvuddel med 45°-vinkel.
Användningsdata
Till framåt- och bakåtavgradning och avfasning även på svåråtkomliga ställen.
Mycket lämplig för konturarbeten.
Användningsdata
N
70
N
115
P
65
P
65
P
40
P
35
M
35
K
40
Teknisk data
| Spetsvinkel konisk försänkare | 90 grad |
|---|---|
| För material (färgring) | Utan |
| Tolerans nom.-⌀ | ±0,05 |
| Beläggning | TiAlN |
| Skafttolerans | h6 |
| Produktslag | Avgradare |
| Typ | N |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Ingreppsbredd ae vid fräsoperation | 0,25×L2 vid kantning |
| Infästning | DIN 6535 HA med h6 |
| Hörnfasvinkel | 45 grad |
| Fasfräsning | framåt och bakåt 45 |
| Antal skär z | 4 |

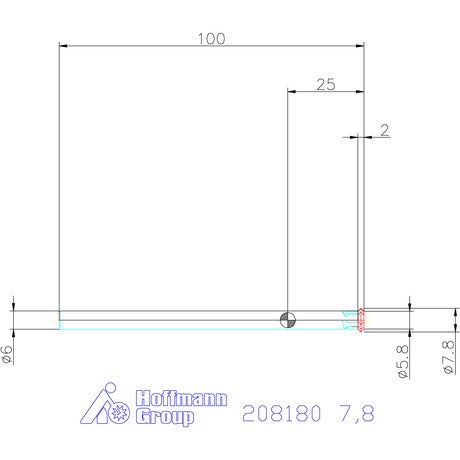

| Diameter ⌀ | 7.8 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftdiameter ds | 6 mm |
| Totallängd l | 100 mm |
| Maximalt sågdjup ap max vid valsfräsning | 1 mm |
| Matning fz för valsfräsning i stål < 900 n/mm2 | 0.012 mm |
| Form | avplattad |

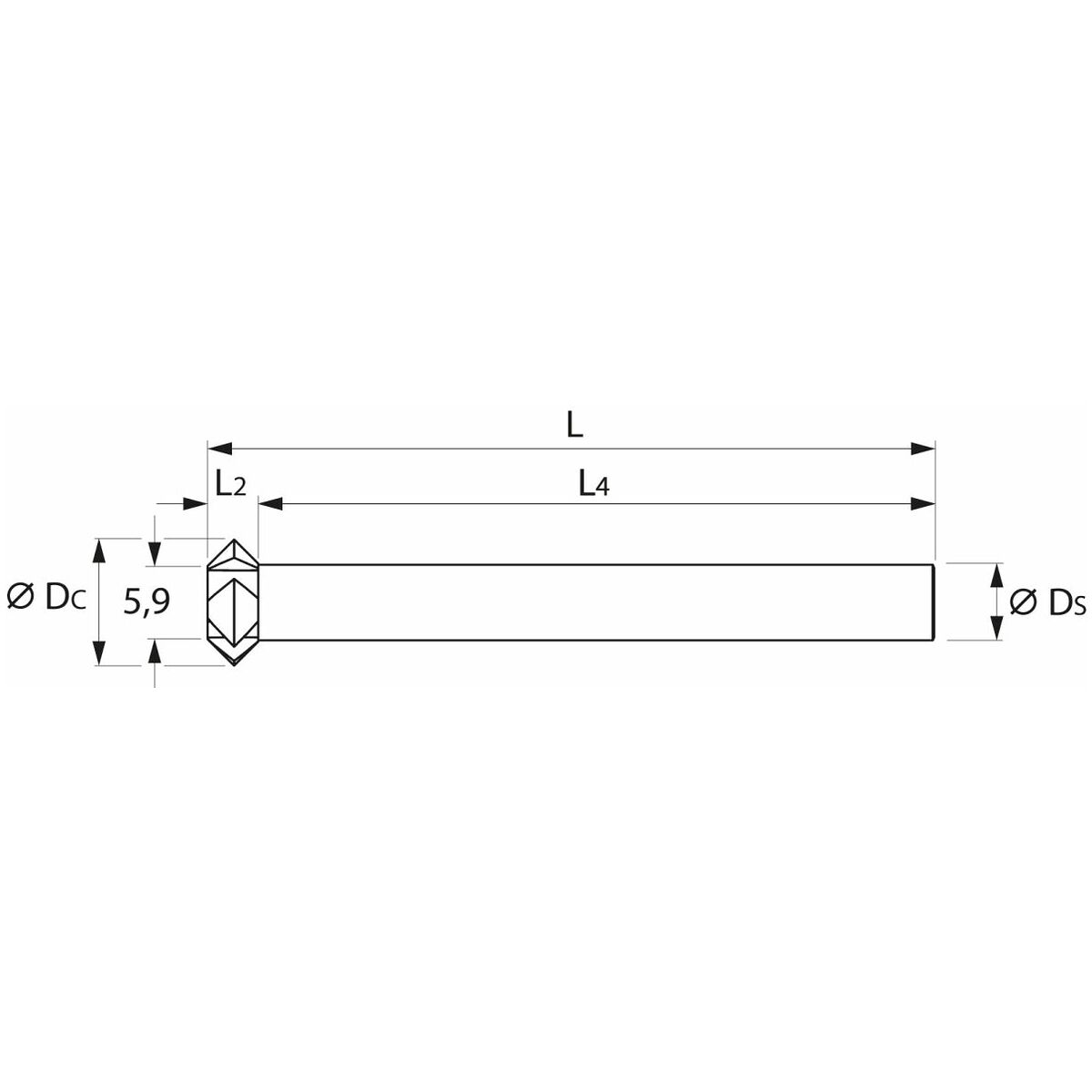

| L2 +0,5 | 2 mm |
| L4 +0,5 | 98 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=208180&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 208180 |
|---|---|
| EAN | 4045197465481 |
