Produktbeskrivning
Passar till
Klämhållare nr 274100 – 274102.
Utförande
Med invändig kylning och extra friytekylning.
Observera
Beställningsstorlek = minsta insticksdiameter.
Större insticksdiametrar är möjliga utan modifieringar.

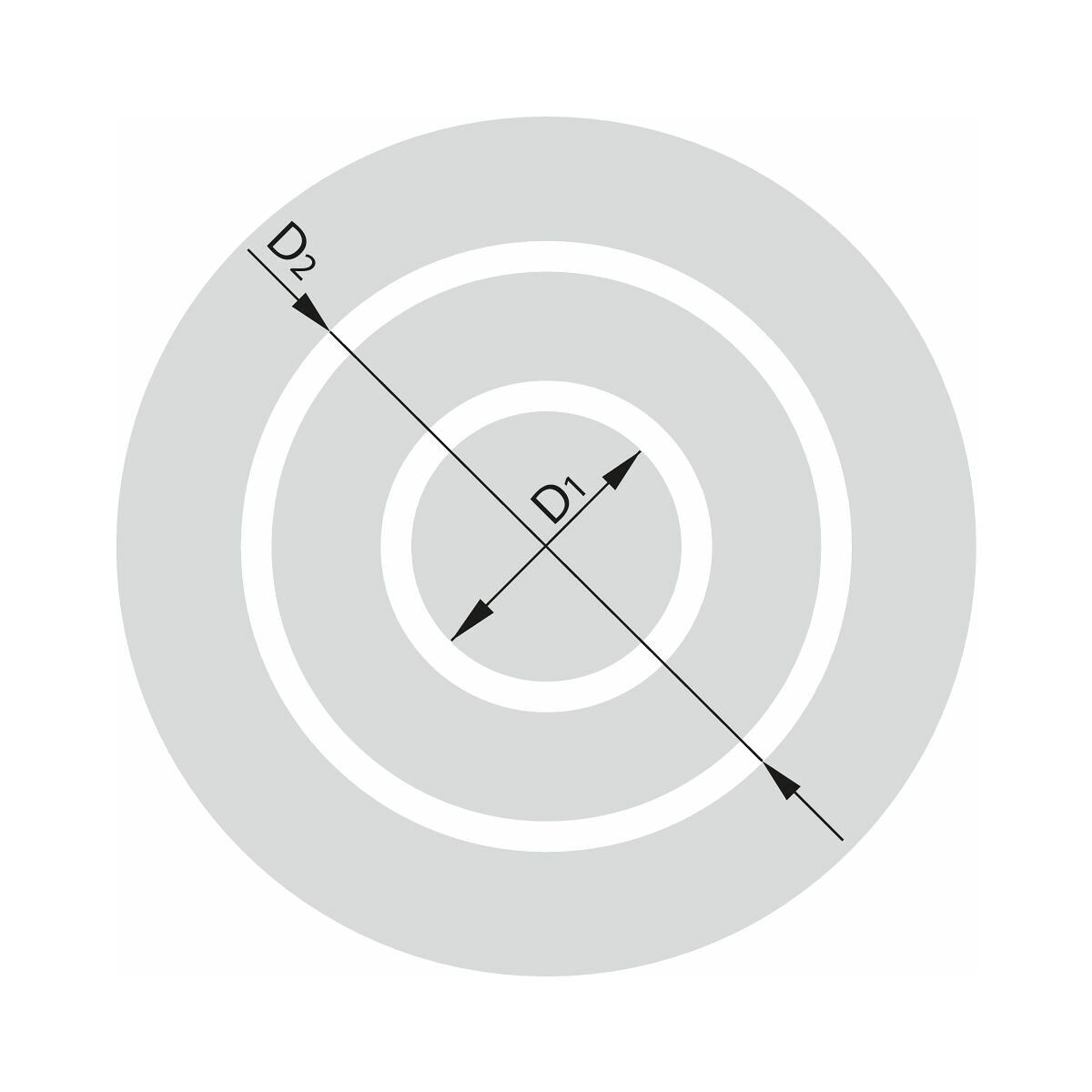

D1 = Dmin invändig diameter.
D2 = Dmin utvändig diameter.
L-utförande med större insticksdjup tmax.
Teknisk data
| Produktslag |
Skärinsats för svarvning |
| Beläggning |
TiAlN-PVD |
| Invändig kylning |
ja |

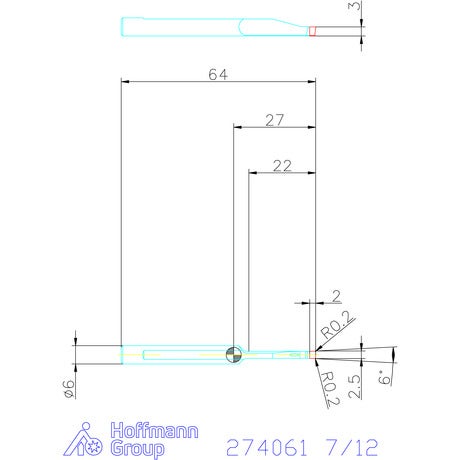

| Totallängd l |
64 mm |
| Maximalt sågdjup tmax |
22 mm |
| Spårbredd w |
2.5 mm |
| Centrumavstånd spetsar l3 |
2.2 mm |
| Användningsområde |
Axiell utvändig spårstickning |
| Matning f |
0.01 - 0.03 mm |
| Skaftdiameter ds |
6 mm |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Aluminium, plast |
lämplig |
50 m/min |
N |
| Alu > 10% si |
lämplig |
70 m/min |
N |
| Alu (kortspånig) |
lämplig |
90 m/min |
N |
| Cuzn |
begränsat lämplig |
50 m/min |
N |
| Stål < 1400 n/mm² |
lämplig |
35 m/min |
P |
| Inox < 900 n/mm² |
begränsat lämplig |
45 m/min |
M |
| Stål < 500 n/mm² |
lämplig |
55 m/min |
P |
| Inox > 900 n/mm² |
begränsat lämplig |
45 m/min |
M |
| Gg(g) |
begränsat lämplig |
55 m/min |
K |
| Stål < 750 n/mm² |
lämplig |
55 m/min |
P |
| Ti > 850 n/mm² |
begränsat lämplig |
25 m/min |
S |
| Stål < 1100 n/mm² |
lämplig |
40 m/min |
P |
| Stål < 900 n/mm² |
lämplig |
50 m/min |
P |
| Kontinuerligt |
lämplig |
|
|
| Vått maximal |
lämplig |
|
|
Produktspecifikation
| Artikelnummer |
274061 |
| EAN |
4067263558705 |
