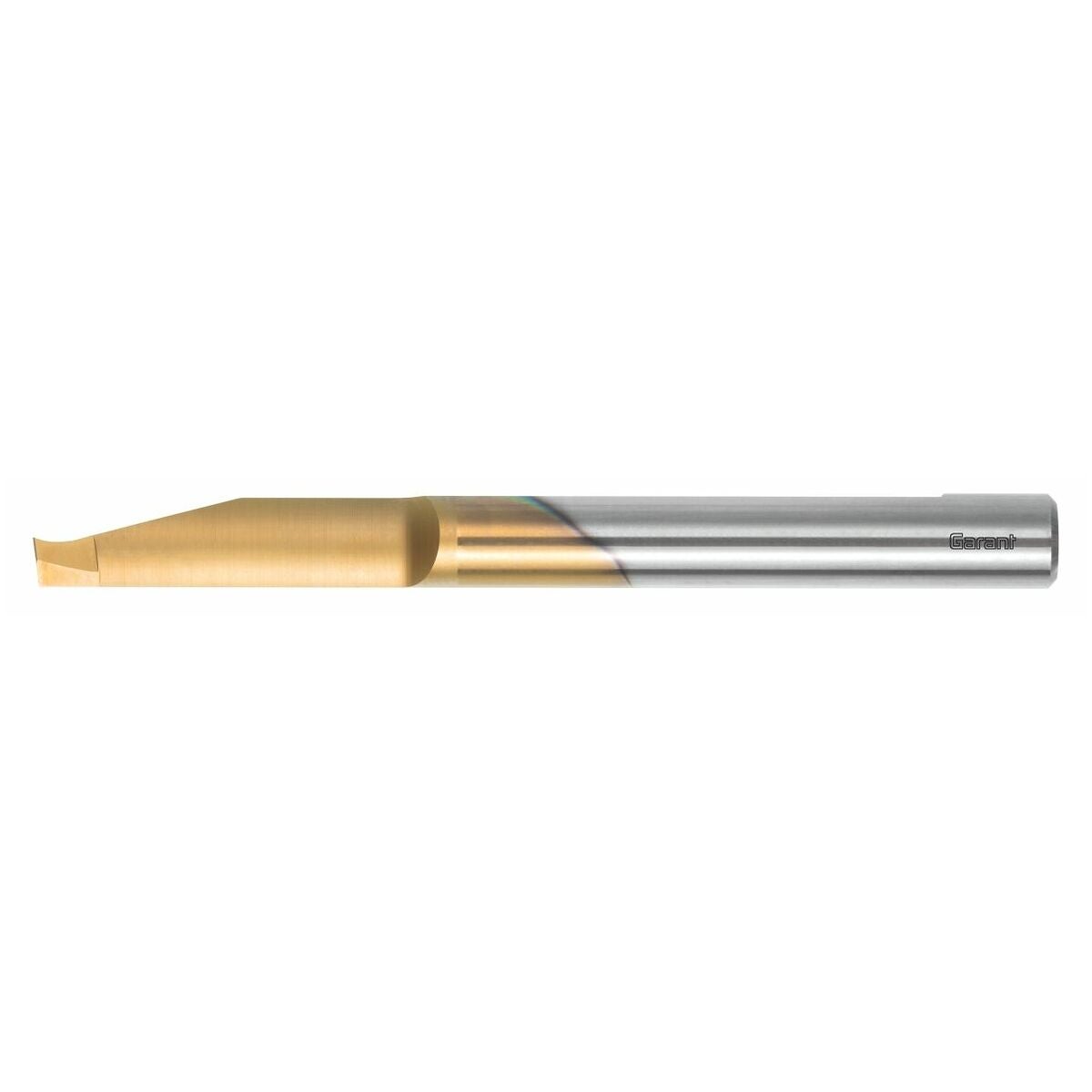

Vändskär rektangelprofil Höger
!
Produkten är inte längre en del av sortimentet. Se ersättningsalternativ nedan.
Produktbeskrivning
Utförande
Med invändig kylning och extra friytekylning.
Observera
Beställningsstorlek = minsta insticks-⌀.
Större insticks-⌀ är möjliga utan modifiering.

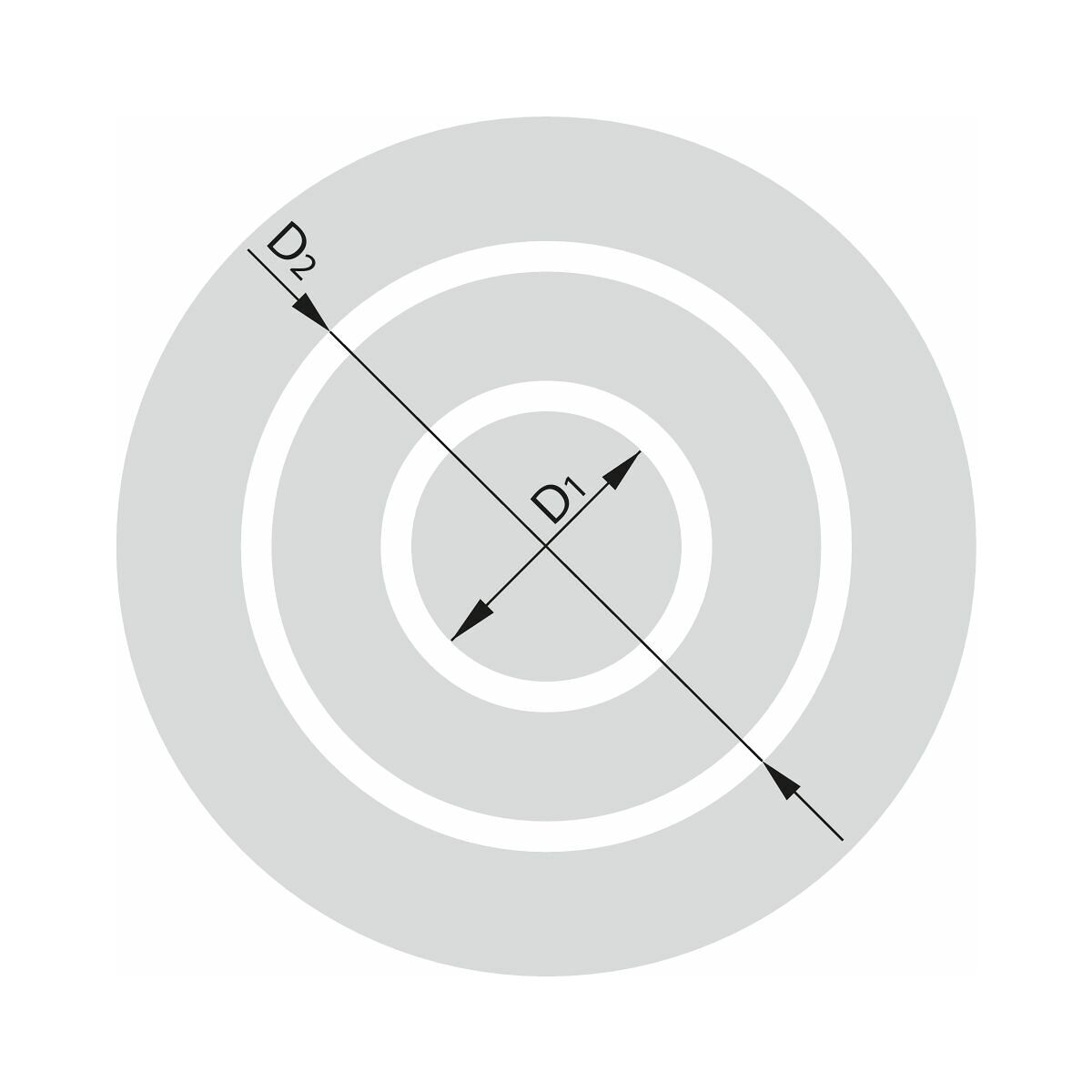

D1 = Dmin Inner-⌀.
D2 = Dmin ytter-⌀.
L-utförande med större insticksdjup tmax.
Teknisk data
| Produktslag | Skärinsats för svarvning |
|---|---|
| Invändig kylning | ja |
| Totallängd l | 64 mm |
| Maximalt sågdjup tmax | 22 mm |
| Spårbredd w | 2.5 mm |
| Centrumavstånd spetsar l3 | 2.2 mm |
| Matning f | 0.01 - 0.03 mm |
| Skaftdiameter ds | 6 mm |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Aluminium, plast | lämplig | 50 m/min | N |
| Alu > 10% si | lämplig | 70 m/min | N |
| Alu (kortspånig) | lämplig | 90 m/min | N |
| Cuzn | mindre lämplig | 50 m/min | N |
| Stål < 1400 n/mm² | lämplig | 35 m/min | P |
| Inox < 900 n/mm² | mindre lämplig | 45 m/min | M |
| Stål < 500 n/mm² | lämplig | 55 m/min | P |
| Inox > 900 n/mm² | mindre lämplig | 45 m/min | M |
| Gg(g) | mindre lämplig | 55 m/min | K |
| Stål < 750 n/mm² | lämplig | 55 m/min | P |
| Ti > 850 n/mm² | mindre lämplig | 25 m/min | S |
| Stål < 1100 n/mm² | lämplig | 40 m/min | P |
| Stål < 900 n/mm² | lämplig | 50 m/min | P |
| Kontinuerligt | lämplig | ||
| Vått maximal | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=274054 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 274054 |
|---|---|
| EAN | 4062406239022 |
