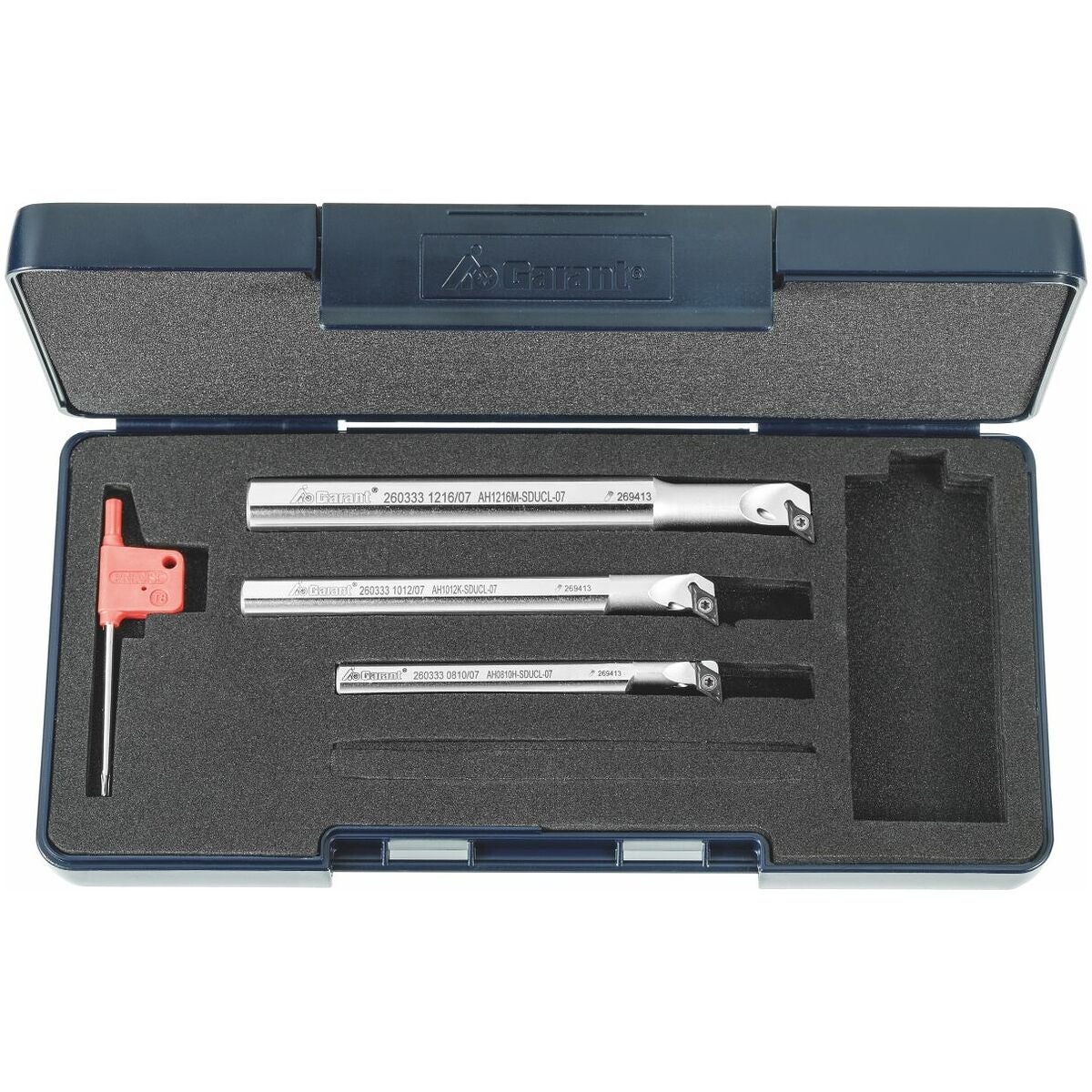

Sats med inv. skärhållare HSS

Varumärke
Garant
Artikelnummer
G260335
Lagerstatus
10st I lager
Invändigt svarvdjup upp till: 5×DSkärmaterial: HSSNorm: DIN 8024Invändig: ja

Nedladdningsbara filer

Produktkatalog Vändkatalog
Styckpris:
3 618 kr

Produktbeskrivning

Sats med inv. skärhållare HSS Vänster

Teknisk data

Användning Vänster
Användning Plansvarvning
Invändigt svarvdjup upp till 5×D
Skaftutförande HSS
Produktslag Borrstång
Usp1 AH.. SDUCL
Usp2 Höger
Invändig kylning ja
Skärmaterial HSS
Norm Verkstadsnorm; Verkstadsnorm; Verkstadsnorm
Passande vändskär DC.. 0702..; DC.. 0702..; DC.. 0702..
Iso-kod hållare AH0810H SDUCR/L07; AH1012K SDUCR/L07; AH1216M SDUCR/L07; AH0810H SDUCR/L07; AH1012K SDUCR/L07; AH1216M SDUCR/L07; AH0810H SDUCR/L07; AH1012K SDUCR/L07; AH1216M SDUCR/L07

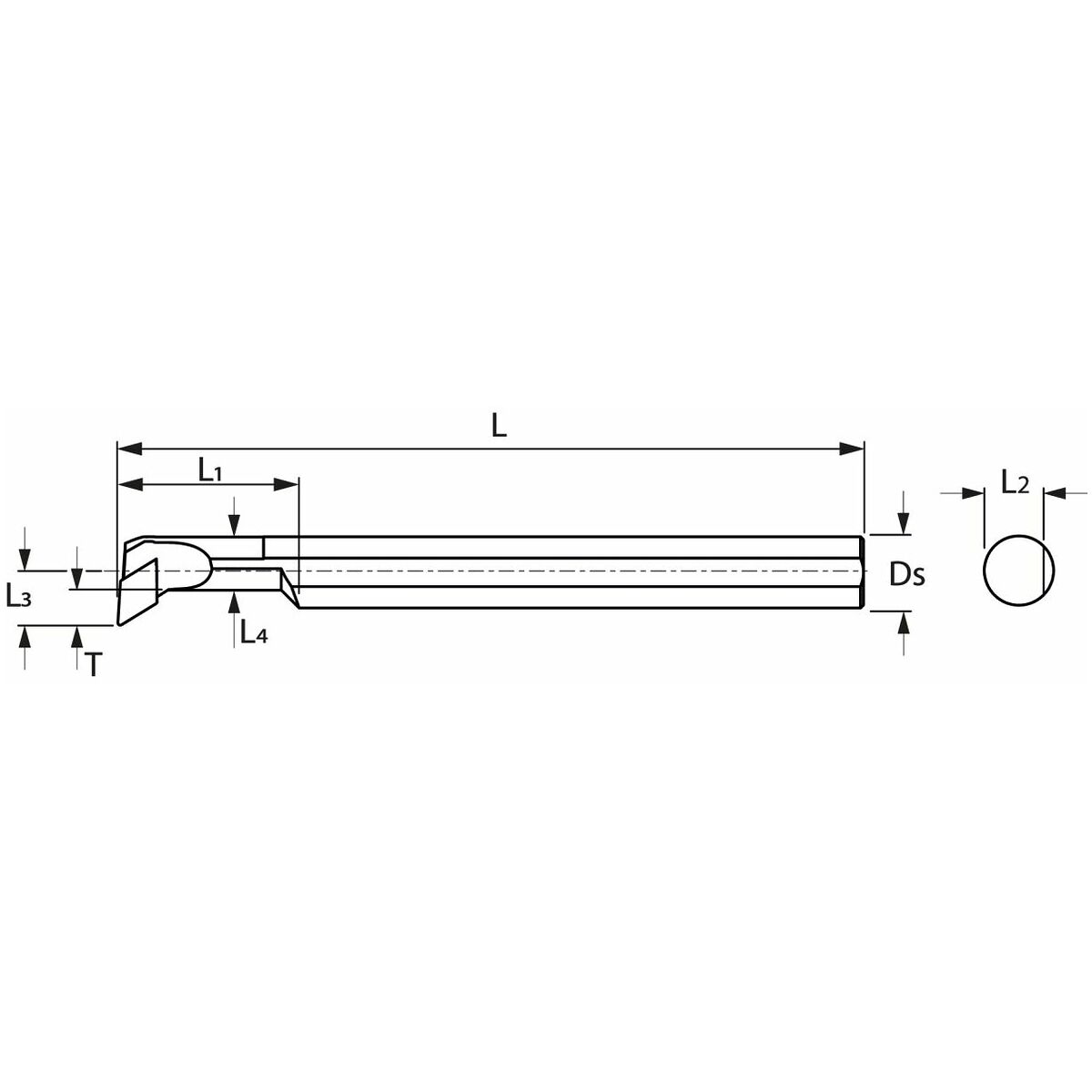

Totallängd l 100 mm; 125 mm; 150 mm; 100 mm; 125 mm; 150 mm; 100 mm; 125 mm; 150 mm
Min. diameter ⌀ 12.5 mm; 15.5 mm; 19.5 mm; 12.5 mm; 15.5 mm; 19.5 mm; 12.5 mm; 15.5 mm; 19.5 mm
Mittförskjutning l3 7 mm; 9 mm; 11 mm; 7 mm; 9 mm; 11 mm; 7 mm; 9 mm; 11 mm
Spännhöjd l2 9 mm; 11 mm; 15 mm; 9 mm; 11 mm; 15 mm; 9 mm; 11 mm; 15 mm
Skruvsats förvändskär 269028 7
Huvudängd l1 22 mm; 28 mm; 36 mm; 22 mm; 28 mm; 36 mm; 22 mm; 28 mm; 36 mm
Halsbredd l4 8 mm; 10 mm; 12 mm; 8 mm; 10 mm; 12 mm; 8 mm; 10 mm; 12 mm
Effektivt djup t 5 mm; 5 mm; 5 mm; 5 mm; 5 mm; 5 mm; 5 mm; 5 mm; 5 mm

Media

ToolScout https://toolscout.com/processdata?articlenumber=260335&articlesize=
Materialnyckel materialnyckel.pdf

Produktspecifikation

Artikelnummer G260335
EAN 4045197653062
