HM-rörbrotsch med pyramidspets DIN 6535 HA TiAlN

!

Pris saknas på produkten. Vänligen kontakta din Ravema-representant.

Varumärke
Garant
Artikelnummer
122797
Lagerstatus
I lager
Skärmaterial: VHMUtförande: 5×DSpetsvinkel: 140 gradSkaft: DIN 6535 HA med h6Invändig: ja, med 25 barSemi Standard: ja

Nedladdningsbara filer

Produktkatalog Vändkatalog
Teknisk data Användningsdata

Produktbeskrivning

Utförande
För framställning av toleranssatta hål i stål eller kortspånande material.

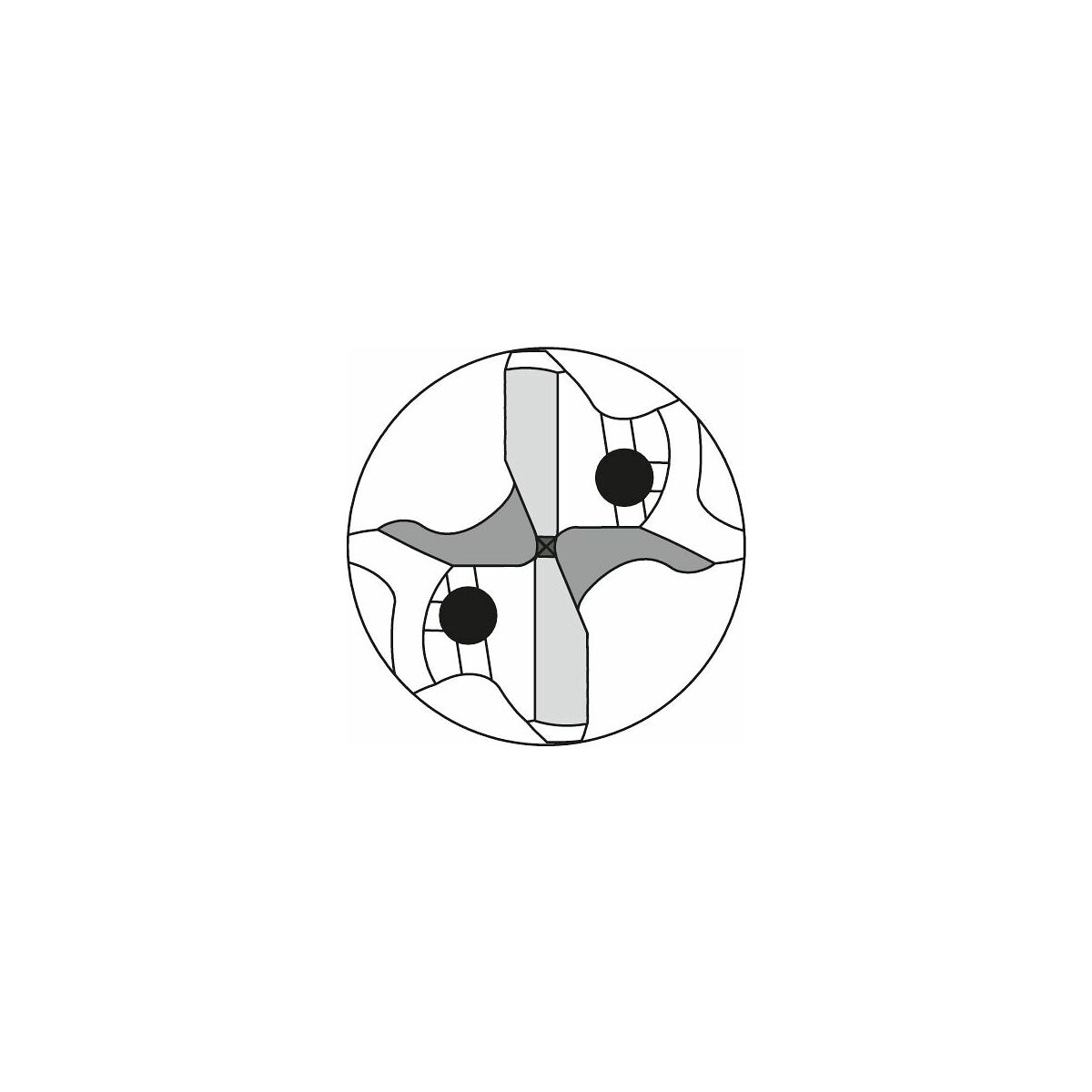

Tillförlitlig komplettbearbetning utan separat centrering och utan efterföljande brotschprocess. Betydligt förbättrad självcentrering tack vare en extra pyramidspets som ger optimal rundhet och innehållande av toleranser hos det framställda hålet. Två borrskär och fyra brotschskär som ber hålväggen en attraktiv ytkvalitet.
Toleransuppgifter:
Utförande H7: för håltolerans H7.
± 0,003 mm: tillverknings- resp. skärtolerans för nominell diameter DC.

Anmärkning
Spånspårlängd LC = L2 + 1,5 × DC.
Form HB och HE kan levereras till samma pris som HA.
Beställ form HB: med nr 122797 + 129100HB.
Beställ form HE: med nr 122797 + 129100HE.Anmärkning
Leveranstid: 6 arbetsveckor
Minsta orderkvantitet: 5 st
Kundspecifik specialtillverkning: Annullering kan göras inom högst 3 arbetsdagar efter erhållen orderbekräftelse. Ingen återtagning är möjlig. Med förbehåll för över- och underleverans med +/-10% (minst 1 st).

Användningsdata

P
100
P
90
P
80
P
70
P
60
K
90

Teknisk data

Produktslag Spiralborr
Skärmaterial VHM
För material (färgring) grön
Beläggning TiAlN
Invändig kylning ja, med 25 bar
Infästning DIN 6535 HA med h6
Semi standard ja
Längd xD 5×D
Spetsvinkel 140 grad
⌀-område 6.051 - 6.999 mm
Konfigurerbara toleranser U; JS; M; F; V; A; K; G; J; S; EF; Z; H; EF; E; C; ZC; E; D; ZA; D; P; FG; N; ZB; R; B; CD; U; JS; M; F; V; A; K; G; J; S; EF; Z; H; EF; E; C; ZC; E; D; ZA; D; P; FG; N; ZB; R; B; CD; U; JS; M; F; V; A; K; G; J; S; EF; Z; H; EF; E; C; ZC; E; D; ZA; D; P; FG; N; ZB; R; B; CD
Konfigurerbara egenskaper 6; 7; 8; 9; 10; 11; 12; 13; 6; 7; 8; 9; 10; 11; 12; 13; 6; 7; 8; 9; 10; 11; 12; 13
Norm Verkstadsnorm
Antal skär z 2
Spännspårlängd lc 53 mm
Skaftdiameter ds 8 mm
Totallängd l 91 mm

Media

ToolScout https://toolscout.com/processdata?articlenumber=122797&lng=sv
Materialnyckel materialnyckel.pdf

Produktspecifikation

Artikelnummer 122797
EAN 4062406653866
