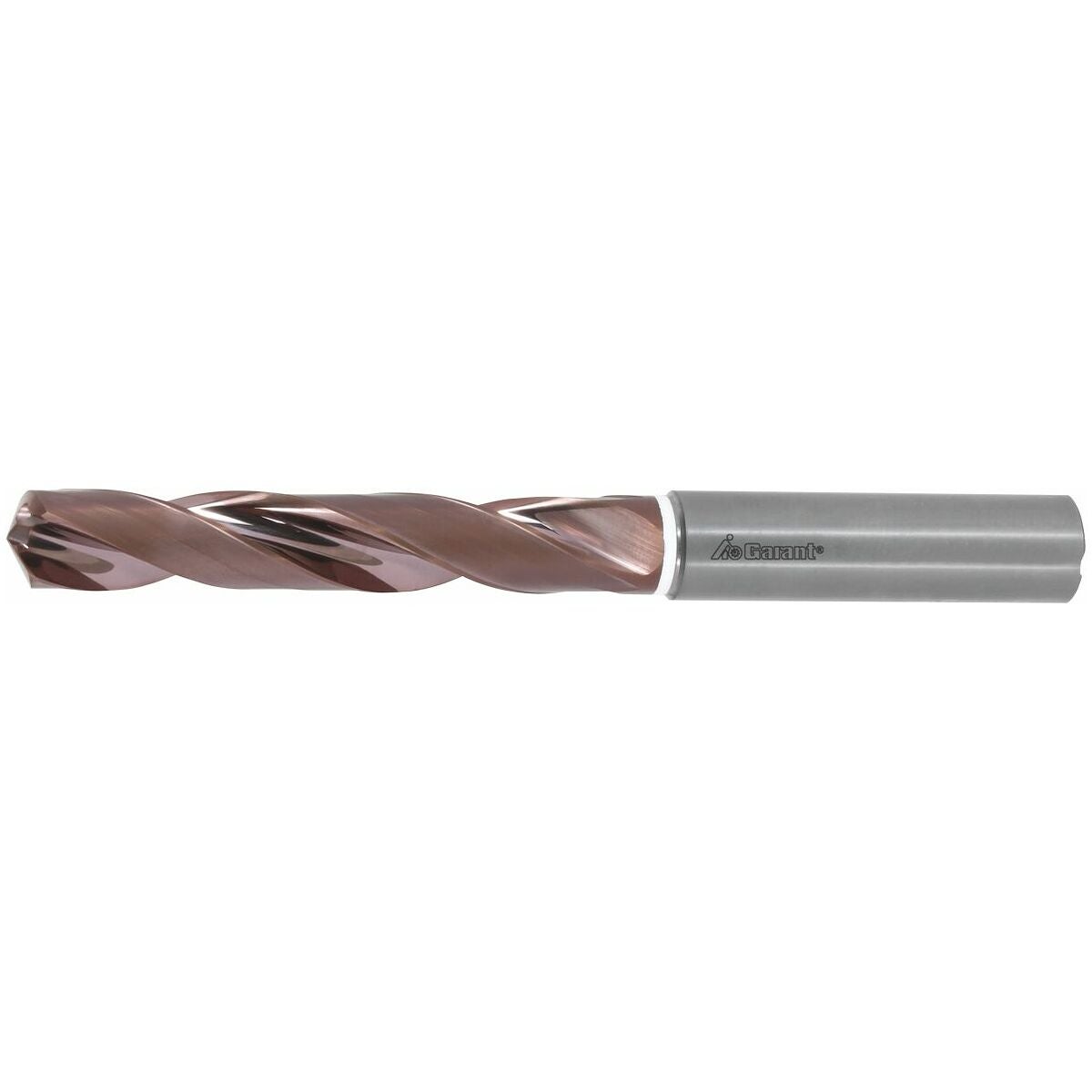

HM-HPC-borr cylindriskt skaft DIN 6535 HA TiAlN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande

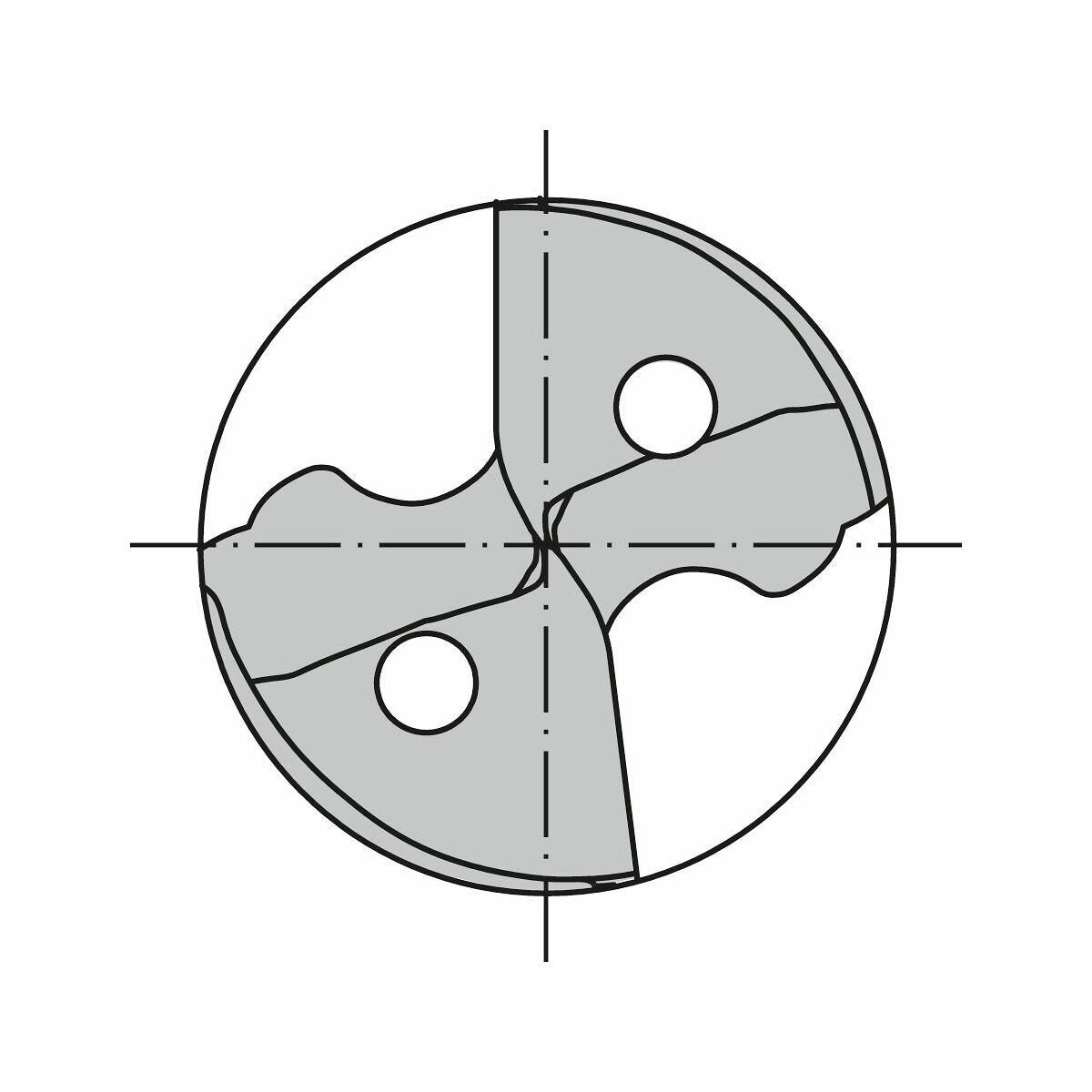

Tre styrlister för mycket hög rätlinjighet och ytkvalitet i kombination med snäva håltoleranser.
Asymmetrisk ändskärsgeometri för mycket höga bearbetningsprestanda. Den nya generationens borr för gjutgods med höga prestanda i HPC-området.
Fördel
För HPC-högkapacitetsborrning i gjutmaterial.
Mycket lämplig för gjutjärn (ADI).
Anmärkning
Spånspårlängd LC = L2 + 1,5 × DC.
Form HB och HE kan levereras till samma pris som HA.
Form HB: Beställs med nr 122690 + 129100HB.
Form HE: Beställs med nr 122690 + 129100HE.
Användningsdata
K
70
K
110
K
90

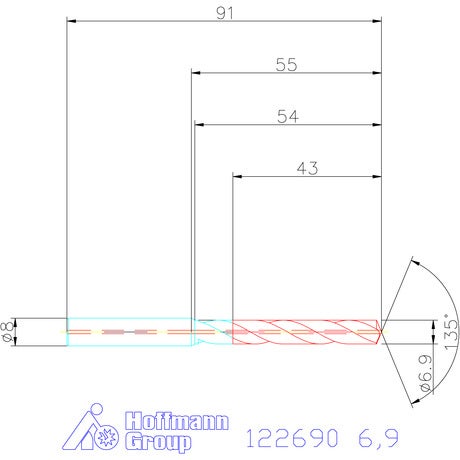

Teknisk data
| För material (färgring) | vit |
|---|---|
| Spetsvinkel | 135 grad |
| Beläggning | TiAlN |
| Invändig kylning | ja, med 25 bar |
| Produktslag | Spiralborr |
| Skärmaterial | VHM |
| Infästning | DIN 6535 HA med h6 |
| Bearbetningsstrategi | HPC |
| Längd xD | 6×D |
| Semi standard | ja |
| Antal skär z | 2 |
| Diameter ⌀ | 6.9 mm |
| Norm | DIN 6537 L |
| Spännspårlängd lc | 53 mm |
| Tolerans nom.-⌀ | h7 |
| Skaftdiameter ds | 8 mm |
| Totallängd l | 91 mm |
| Borrdjup | 42.7 mm |
| Skafttolerans | h6 |
| Norm | DIN 6537 L; DIN 6537 L; DIN 6537 L |
| Matning f i gjs adi > 800 n/mm2 | 0.22 mm/v |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=122690 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 122690 |
|---|---|
| EAN | 4045197707215 |
