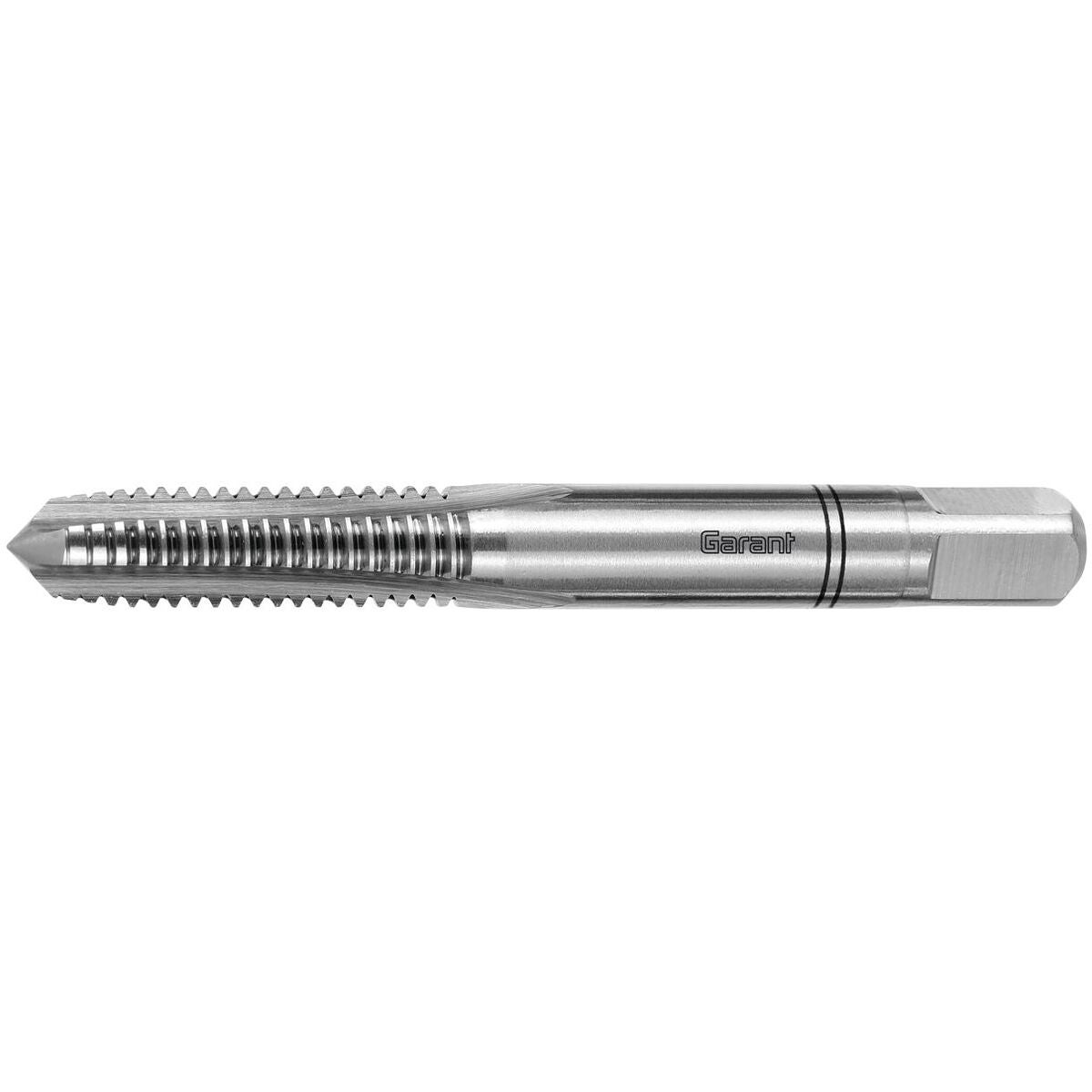

Produktbeskrivning
Utförande
Dim. M2,3 och M2,6 med gammal DIN-profil.
Teknisk data
| Produktslag |
Gängtapp |
| Infästning |
Cylindriskt skaft med h9 |
| Användning vid håltyp |
upp till 3×D vid bottenhål; upp till 3×D vid genomgående hål |
| Skärriktning |
Höger |
| Gängnorm |
DIN 13 |
| Flankvinkel |
60 grad |
| Äntringsfas |
D |
| Typ av gängverktyg |
Handgängtapp |
| För material (färgring) |
Utan |
| Beläggning |
obelagd |
| Invändig kylning |
nej |
| Kärnhåls-⌀ |
3.3 mm |
| Gäng-⌀ |
4 mm |
| Gängtyp |
M |
| Gängstigning |
0.7 mm |
| Norm |
DIN 352 |
| Skärfasvinkel |
8 grad |
| Skaftdiameter ds |
4.5 mm |
| Skaftfyrkant □ |
3.4 mm |
| Totallängd l |
40 mm |
| Toleransklass |
ISO 2 6H |
| Gängdjup |
8 mm |
| Gängstorlek |
M4 |
| Skärmaterial |
HSS |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Aluminium, plast |
mindre lämplig |
|
|
| Alu > 10% si |
mindre lämplig |
|
|
| Alu (kortspånig) |
mindre lämplig |
|
|
| Olja |
lämplig |
|
|
| Stål < 500 n/mm² |
lämplig |
|
|
| Gg(g) |
mindre lämplig |
|
|
| Stål < 750 n/mm² |
lämplig |
|
|
| Stål < 900 n/mm² |
lämplig |
|
|
| Uni |
lämplig |
|
|
| Torrt |
mindre lämplig |
|
|
Produktspecifikation
| Artikelnummer |
130170 |
| EAN |
4045197065773 |
