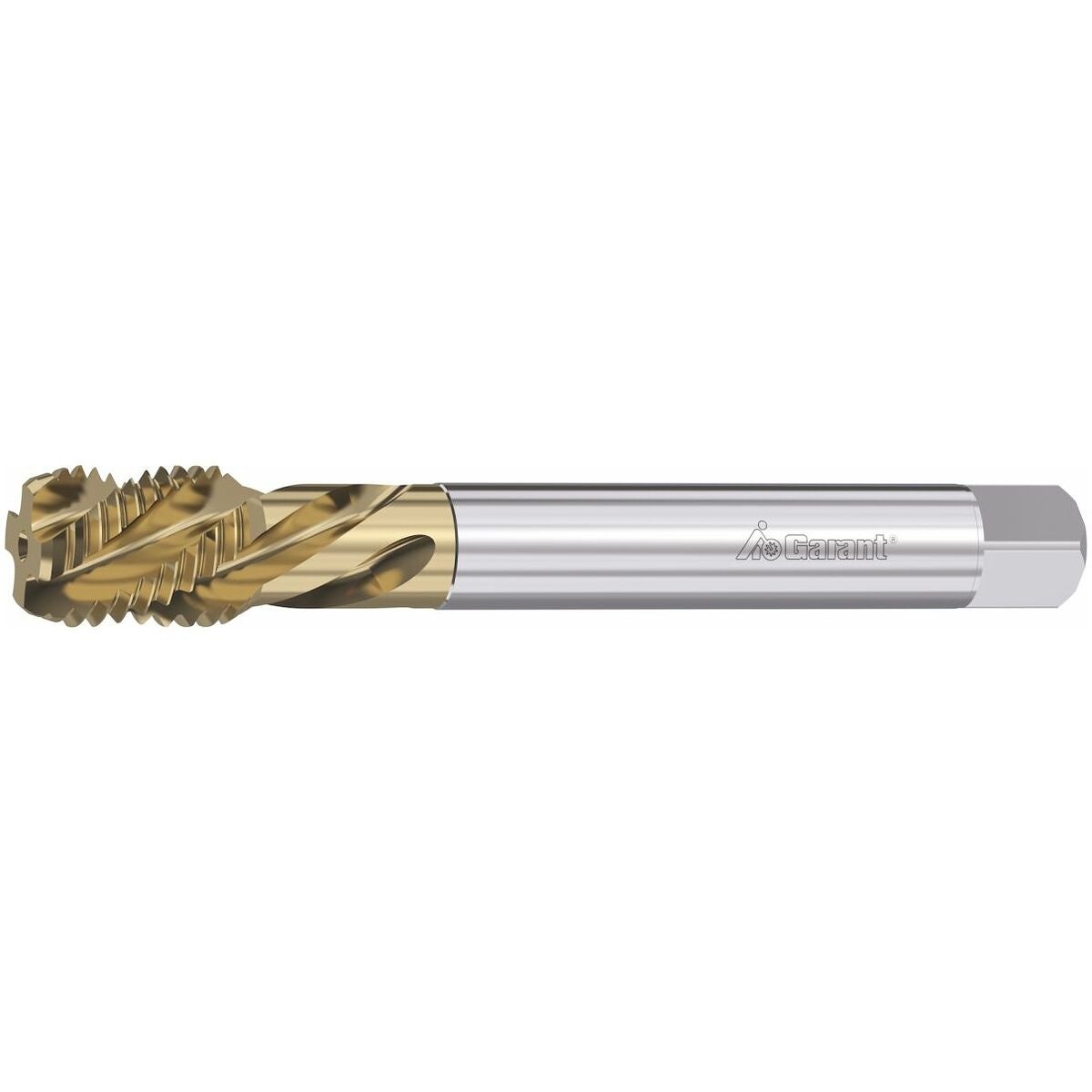

Vänstergänga Maskingängtapp för bottenhål TiN
Styckpris:
837 kr
Produktbeskrivning
Vänstergänga Maskingängtapp för bottenhålAnmärkningMinsta orderkvantitet: 1 st
Leveranstid: 49 dagar
Specialtillverkning – inget återköp
Teknisk data
| Produktslag | Gängtapp |
|---|---|
| Infästning | Cylindriskt skaft med h9 |
| Användning vid håltyp | Bottenhål |
| Skärriktning | Vänster |
| Gängnorm | ASME B1.1 |
| Äntringsfas | C - 3 |
| Typ av gängverktyg | Maskingängtapp för konventionell bearbetning |
| För material (färgring) | Utan |
| Beläggning | TiN |
| Invändig kylning | nej |
| Toleransklass | 1B; 2B; 2B +0,05; 2B +0,10; 2B +0,20; 3B |
| Kärnhåls-⌀ | 31.75 mm |
| Gäng-⌀ | 33.338 mm |
| Gängtyp | UN-LH |
| Gängstigning | 1.588 mm |
| Norm | DIN 376 |
| Antal skär z | 4 |
| Antal spånspår | 4 |
| Skärfasvinkel | 15 grad |
| Skaftdiameter ds | 28 mm |
| Skaftfyrkant □ | 22 mm |
| Totallängd l | 200 mm |
| Gängdjup | 83.3 mm |
| Gängstorlek | 1.5/16-16 UN LH |
| Skärmaterial | HSS E |
| Varvper tum | 16 |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu | lämplig | ||
| Ggg | lämplig | ||
| Aluminium, plast | lämplig | ||
| Stål < 900 n/mm² | lämplig | ||
| Alu (kortspånig) | lämplig | ||
| Uni | lämplig | ||
| Stål < 1100 n/mm² | lämplig | ||
| Stål < 750 n/mm² | lämplig | ||
| Stål < 500 n/mm² | lämplig | ||
| Vått maximal | lämplig | ||
| Olja | lämplig | ||
| Inox > 900 n/mm² | lämplig | ||
| Inox < 900 n/mm² | lämplig | ||
| Cuzn | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=130046 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 130046 |
|---|---|
| EAN | 4062406051426 |
