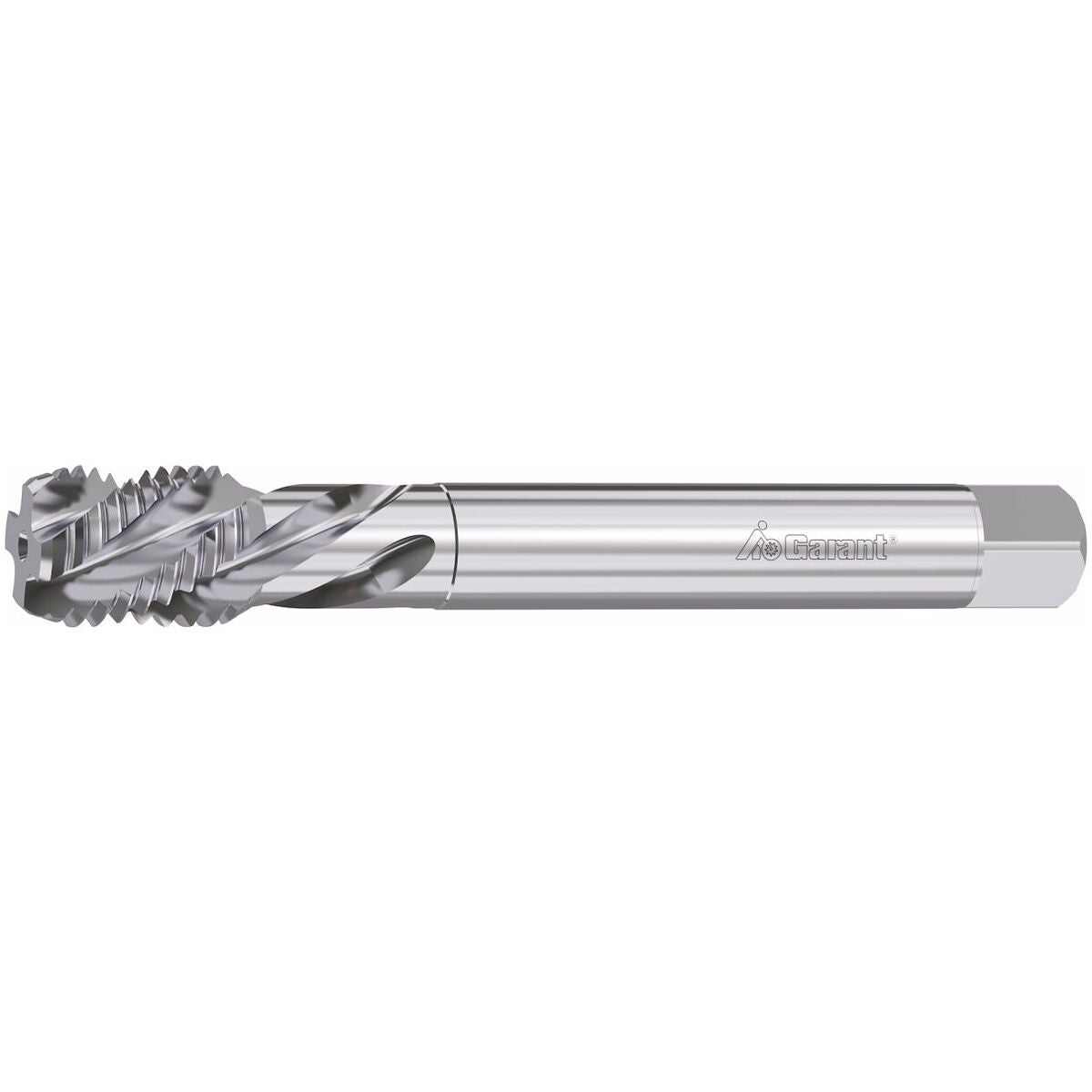

Vänstergänga Maskingängtapp för bottenhål obelagd
Styckpris:
713 kr
Produktbeskrivning
Vänstergänga Maskingängtapp för bottenhål obeAnmärkningMinsta orderkvantitet: 1 st
Leveranstid: 35 dagar
Specialtillverkning – inget återköp
Teknisk data
| Produktslag | Gängtapp |
|---|---|
| Infästning | Cylindriskt skaft med h9 |
| Användning vid håltyp | Bottenhål |
| Skärriktning | Vänster |
| Gängnorm | DIN 13 |
| Flankvinkel | 60 grad |
| Äntringsfas | C - 3 |
| Typ av gängverktyg | Maskingängtapp för konventionell bearbetning |
| För material (färgring) | Utan |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Kärnhåls-⌀ | 42 mm |
| Gäng-⌀ | 45 mm |
| Gängtyp | MF-LH |
| Gängstigning | 3 mm |
| Norm | DIN 376 |
| Antal skär z | 4 |
| Antal spånspår | 4 |
| Skärfasvinkel | 15 grad |
| Skaftdiameter ds | 36 mm |
| Skaftfyrkant □ | 29 mm |
| Totallängd l | 220 mm |
| Toleransklass | ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10 |
| Gängdjup | 112.5 mm |
| Gängstorlek | M45×3 |
| Skärmaterial | HSS E |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu | lämplig | ||
| Ggg | lämplig | ||
| Aluminium, plast | lämplig | ||
| Stål < 900 n/mm² | lämplig | ||
| Alu (kortspånig) | lämplig | ||
| Uni | lämplig | ||
| Stål < 1100 n/mm² | lämplig | ||
| Stål < 750 n/mm² | lämplig | ||
| Stål < 500 n/mm² | lämplig | ||
| Vått maximal | lämplig | ||
| Olja | lämplig | ||
| Inox > 900 n/mm² | lämplig | ||
| Inox < 900 n/mm² | lämplig | ||
| Cuzn | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=130011 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 130011 |
|---|---|
| EAN | 4062406017767 |
