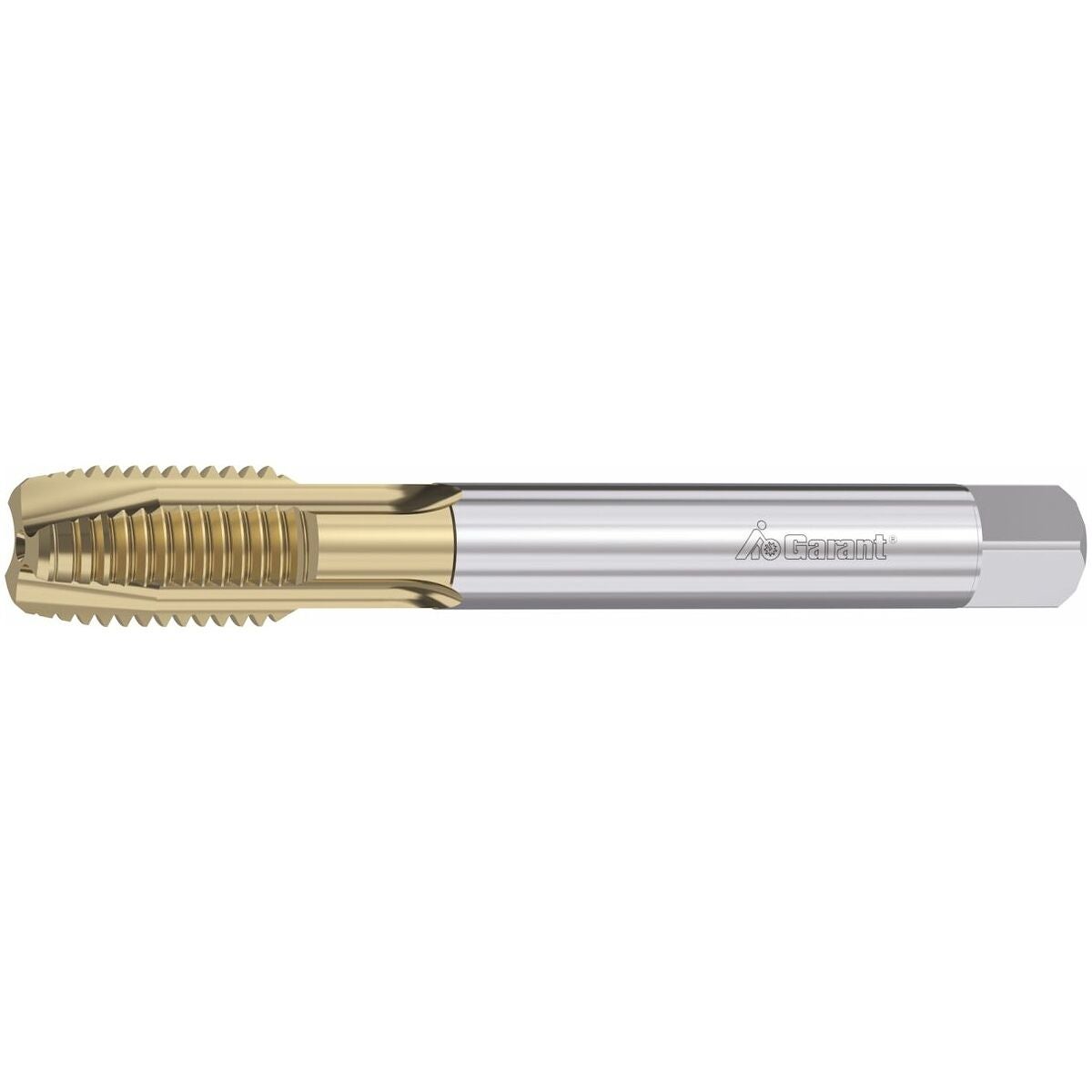

Maskingängtappar för genomgående hål TiN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Maskingängtappar för genomgående hålAnmärkningMinsta orderkvantitet: 1 st
Leveranstid: 49 dagar
Specialtillverkning – inget återköp
Användningsdata
Teknisk data
| Produktslag | Gängtapp |
|---|---|
| Infästning | Cylindriskt skaft med h9 |
| Användning vid håltyp | Genomgående hål |
| Skärriktning | Höger |
| Gängnorm | DIN 13 |
| Flankvinkel | 60 grad |
| Äntringsfas | B - 4 |
| Typ av gängverktyg | Maskingängtapp för konventionell bearbetning |
| För material (färgring) | Utan |
| Beläggning | TiN |
| Invändig kylning | nej |
| Kärnhåls-⌀ | 28.5 mm |
| Gäng-⌀ | 30 mm |
| Gängtyp | MF |
| Gängstigning | 1.5 mm |
| Norm | DIN 376 |
| Antal skär z | 4 |
| Antal spånspår | 4 |
| Skärfasvinkel | 8 grad |
| Skaftdiameter ds | 22 mm |
| Skaftfyrkant □ | 18 mm |
| Totallängd l | 180 mm |
| Toleransklass | ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; 6H +0,20; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; 6H +0,20; ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX; 6H +0,10; 6H +0,20 |
| Gängdjup | 90 mm |
| Gängstorlek | 30 |
| Skärmaterial | HSS E |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=130005&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 130005 |
|---|---|
| EAN | 4062406005948 |
