Produktbeskrivning

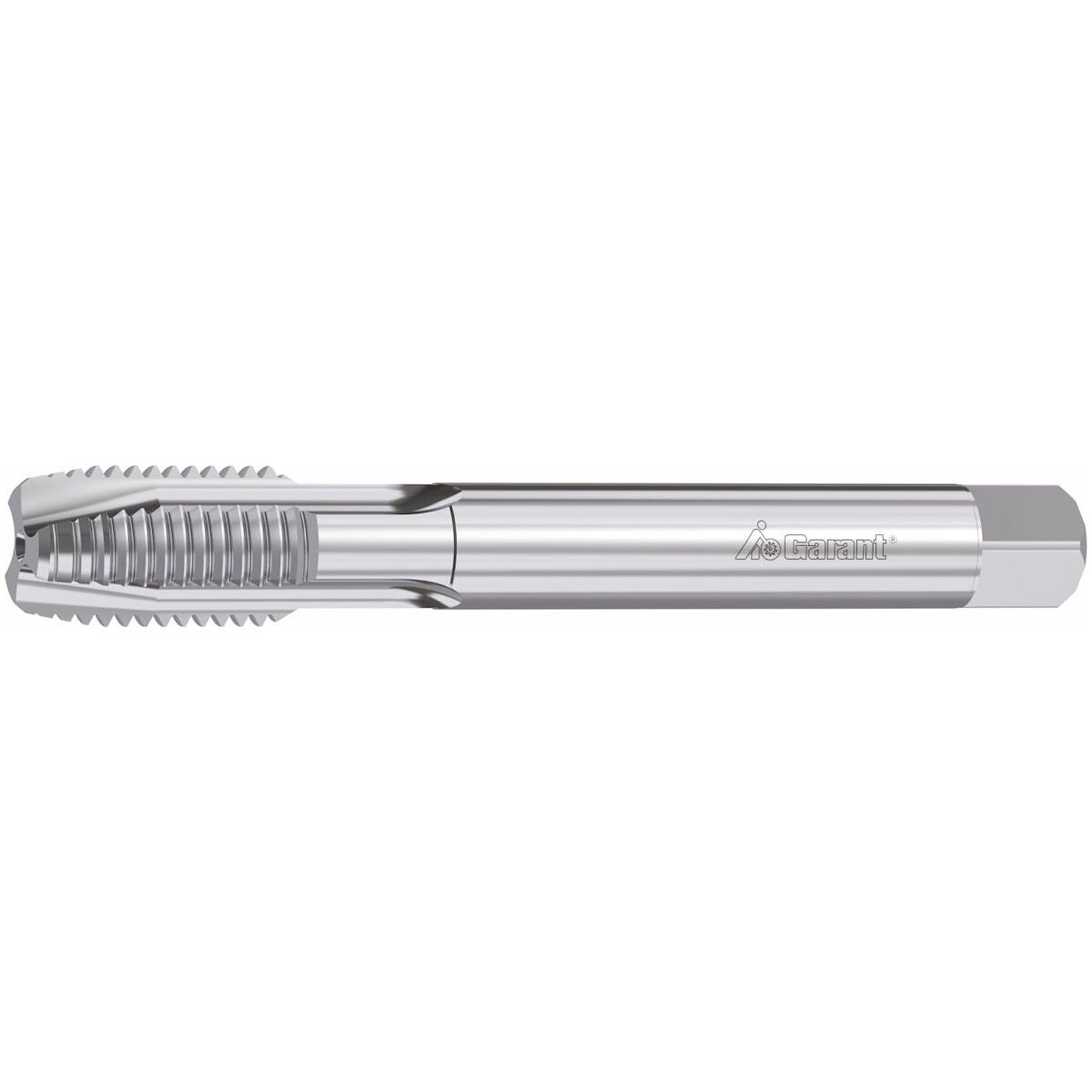

Maskingängtappar för genomgående hål obe
AnmärkningMinsta orderkvantitet: 1 st
Leveranstid: 35 dagar
Specialtillverkning – inget återköp
Teknisk data
| Produktslag |
Gängtapp |
| Infästning |
Cylindriskt skaft med h9 |
| Användning vid håltyp |
upp till 3×D vid genomgående hål |
| Skärriktning |
Höger |
| Gängnorm |
DIN 13 |
| Flankvinkel |
60 grad |
| Äntringsfas |
B |
| Typ av gängverktyg |
Maskingängtapp för konventionell bearbetning |
| För material (färgring) |
Utan |
| Beläggning |
obelagd |
| Invändig kylning |
nej |
| Kärnhåls-⌀ |
33.65 mm |
| Gäng-⌀ |
34 mm |
| Gängtyp |
MF |
| Gängstigning |
0.35 mm |
| Norm |
DIN 376 |
| Antal spånspår |
4 |
| Skärfasvinkel |
8 grad |
| Skaftdiameter ds |
28 mm |
| Skaftfyrkant □ |
22 mm |
| Totallängd l |
200 mm |
| Toleransklass |
ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,10; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX |
| Gängdjup |
102 mm |
| Gängstorlek |
M34×0,35 |
| Skärmaterial |
HSS E |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Alu |
lämplig |
|
|
| Ggg |
lämplig |
|
|
| Aluminium, plast |
lämplig |
|
|
| Stål < 900 n/mm² |
lämplig |
|
|
| Alu (kortspånig) |
lämplig |
|
|
| Uni |
lämplig |
|
|
| Stål < 1100 n/mm² |
lämplig |
|
|
| Stål < 750 n/mm² |
lämplig |
|
|
| Stål < 500 n/mm² |
lämplig |
|
|
| Vått maximal |
lämplig |
|
|
| Olja |
lämplig |
|
|
| Inox > 900 n/mm² |
lämplig |
|
|
| Inox < 900 n/mm² |
lämplig |
|
|
| Cuzn |
lämplig |
|
|
Produktspecifikation
| Artikelnummer |
130000 |
| EAN |
4045197999856 |
