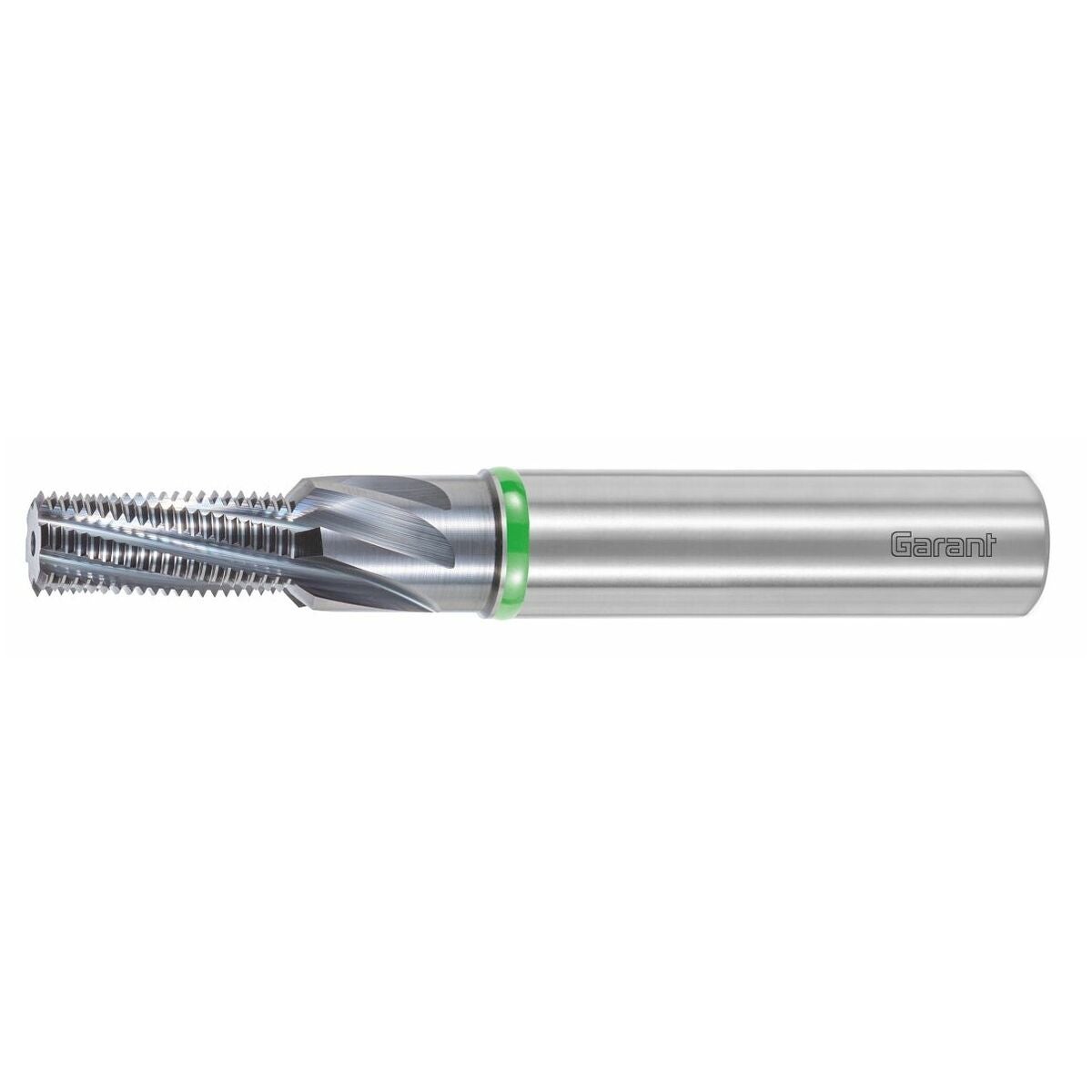

GARANT Master TM gängfräsar av solid HM med cylindriskt skaft och försänkningsskär 2 × D AlTiN
Styckpris:
2 975 kr
- Varumärke
- Garant
- Artikelnummer
- 139686
- Lagerstatus
- I lager
Nedladdningsbara filer
Produktbeskrivning
Utförande
HM-gängfräs med ojämn skärdelning och ökat antal skär. Tack den vare ojämna skärdelningen uppnås en tyst gång och lång verktygslivslängd.
Nyutvecklad universalgeometri och högpresterande beläggning för användning i ett brett sortiment av material.
- Kraftigt minskade vibrationer på grund av ojämn skärdelning.
- Ökat antal skär.
- AlTiN-baserad HiPIMS-beläggning av den senaste generationen.
- Korrigerad gängprofil Förhindrar profilförvrängningar.
Fördel
Försänkningsskär på skaftsidan för 90° försänkning och gängfräsning i ett och samma moment.
Anmärkning
Form HB och HE kan levereras till samma pris som HA.
Form HB: beställ med nr 139686 + 129100 HB
Form HE: beställ med nr 139686 + 129100 HE
Teknisk data
| Infästning | DIN 6535 HA med h6 |
|---|---|
| Försänkningsstegvinkel | 90 grad |
| Användning vid håltyp | upp till 2×D vid bottenhål; upp till 2×D vid genomgående hål |
| Gängnorm | DIN 13 |
| Gängtyp | MF; MF-LH; EG-MF; EG-MF-LH |
| Flankvinkel | 60 grad |
| Användning inomhus/utomhus | Invändig |
| För material (färgring) | grön |
| Beläggning | AlTiN |
| Produktslag | Gängfräs |
| Skärmaterial | VHM |
| Skärdelning | Oregelbunden |
| Serie | Master TM |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Stål < 1400 n/mm² | lämplig | 80 m/min | P |
| Aluminium, plast | lämplig | 220 m/min | N |
| Alu > 10% si | lämplig | 180 m/min | N |
| Alu (kortspånig) | lämplig | 220 m/min | N |
| Cuzn | lämplig | 200 m/min | N |
| Inox < 900 n/mm² | lämplig | 82 m/min | M |
| Stål < 500 n/mm² | lämplig | 140 m/min | P |
| Inox > 900 n/mm² | lämplig | 75 m/min | M |
| Gg(g) | lämplig | 120 m/min | K |
| Stål < 750 n/mm² | lämplig | 130 m/min | P |
| Ti > 850 n/mm² | lämplig | 50 m/min | S |
| Stål < 1100 n/mm² | lämplig | 90 m/min | P |
| Stål < 900 n/mm² | lämplig | 120 m/min | P |
| Toolox 44 | lämplig | 50 m/min | H |
| Toolox 33 | lämplig | 85 m/min | H |
| Stål < 50 hrc | begränsat lämplig | 45 m/min | H |
| Vått maximal | lämplig | ||
| Uni | lämplig | ||
| Luft | lämplig | ||
| Vått minimal | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=139686 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 139686 |
|---|---|
| EAN | 4067263126782 |
