Planfräs 43° Octo med hål
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande

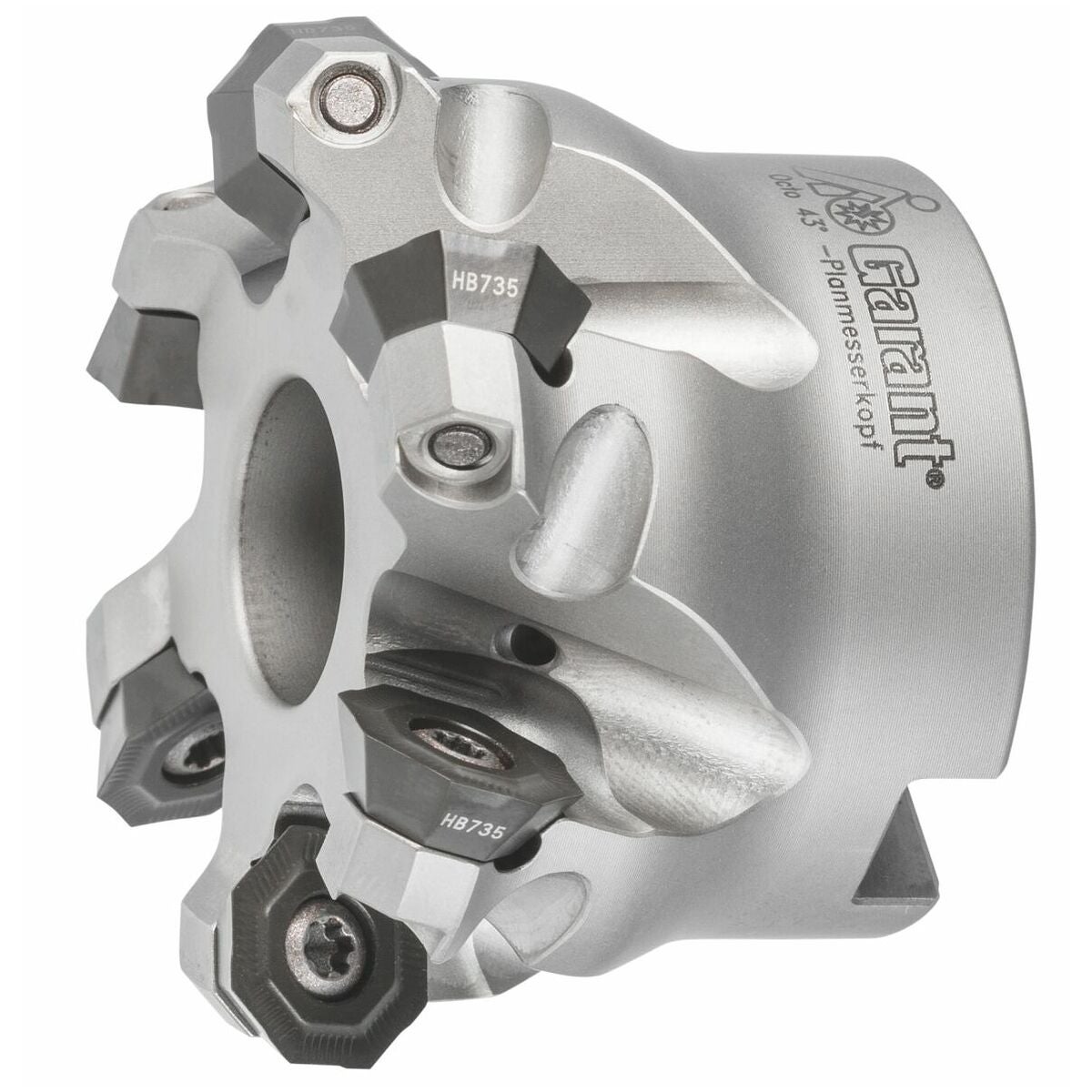

43° planfräs med upp till 8 användbara skäreggar per vändskär.
Användningsdata
Genom den utpräglat positiva geometrin uppnås mycket fina ytor. Lättskärande planfräs.
Anmärkning

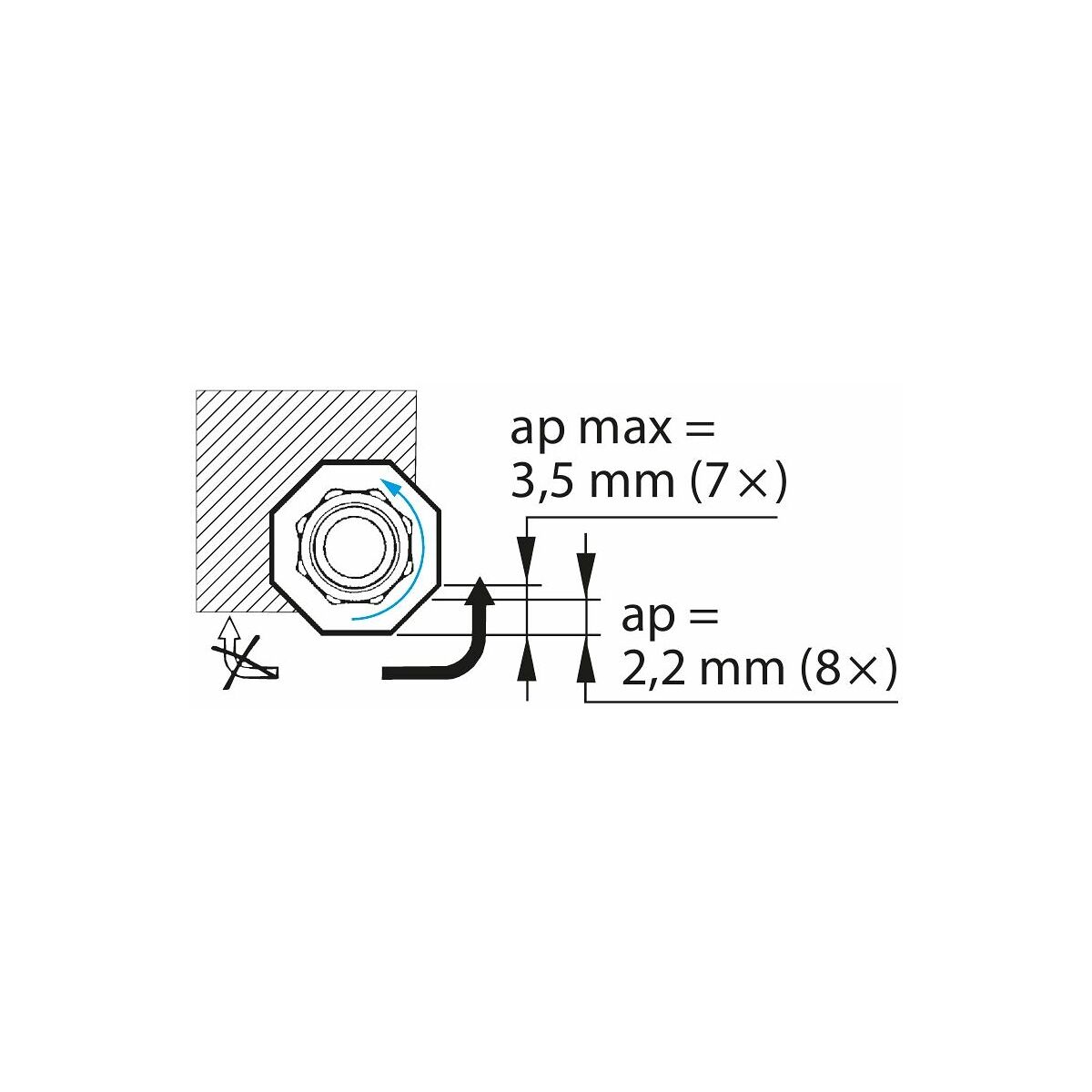

För att alla 8 skäreggar ska kunna användas måste vändskäret alltid vridas i angiven riktning.
Riktvärden för användning för ae = 0,5 ... 1×D.
ap max 2,2 mm: (Z = 8),
ap max 3,5 mm: (Z = 7),
GARANT momentmejsel TQ nr 211750 strl. 3,8 används med klinga nr 674252 strl. 15IP.

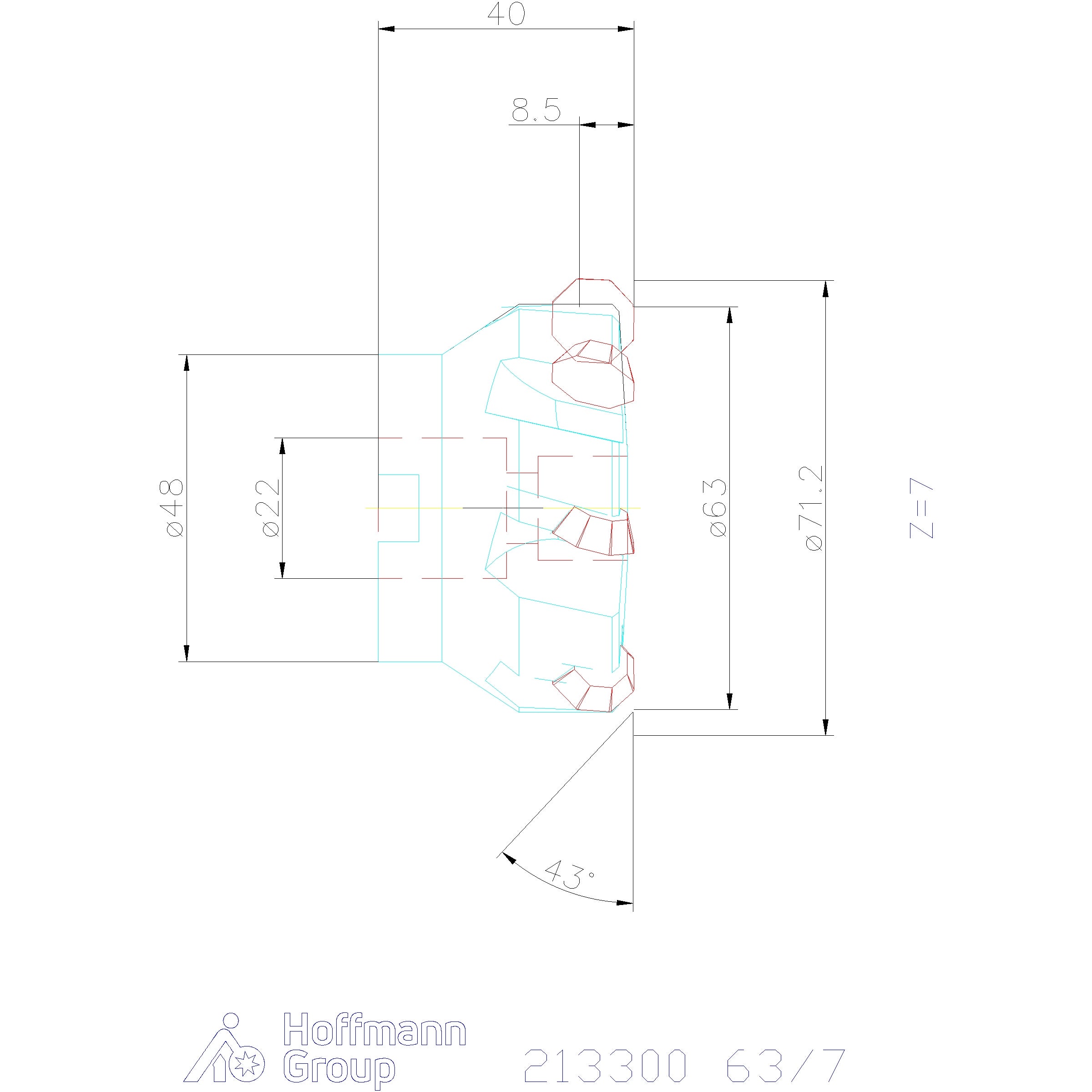

Teknisk data
| Skaftutförande | med hål |
|---|---|
| Produktslag | Planfräs |
| Usp1 | 43° Octo med borrhål |
| Invändig kylning | ja |
| Skärdelning | Oregelbunden |
| Fräsanvändning | Ramping |
| Verktygsbyte | PowerCard |
| Inställningsvinkel κ | 43 grad |
| Totallängd ltot | 40 mm |
| Passande vändskär | OF.. 050405 |
| Fästhåls⌀ | 22 mm |
| Max. utvändig diameter dmax | 72 mm |
| Diameter ⌀ | 63 mm |
| Antal skär z | 7 |
| Utkragningslängd l1 | 40 mm |
| Skruvsats förvändskär | 219808 (15IP; 3,8 Nm) |
| Inställningsvinkel κ | 43 grad |
| Antal skär z | 7 |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=213300&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 213300 |
|---|---|
| EAN | 4045197131034 |
