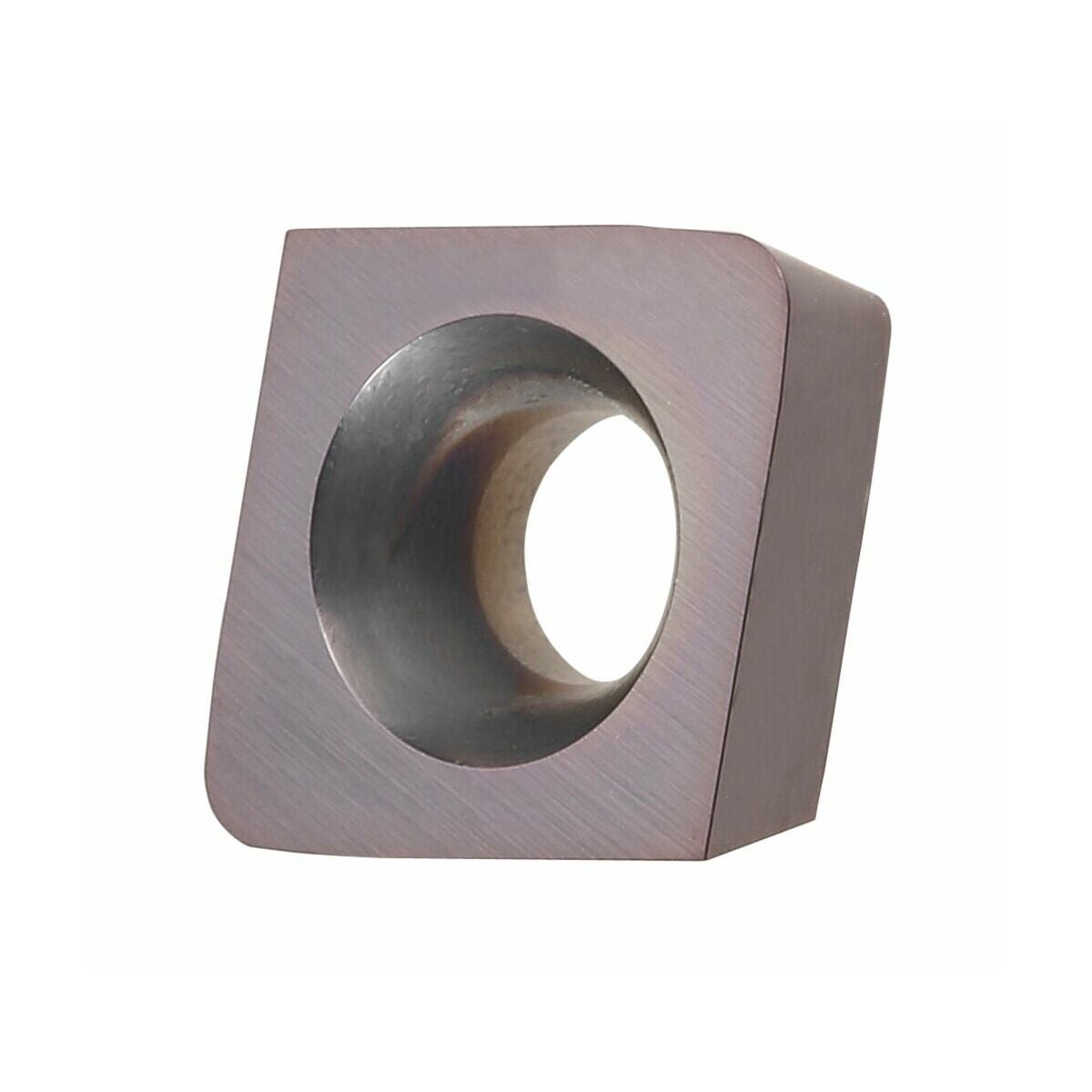

CPHX 09T305 ER ST1400

!

Pris saknas på produkten. Vänligen kontakta din Ravema-representant.

Varumärke
Garant
Artikelnummer
G212572ST1400
Lagerstatus
492st I lager

Nedladdningsbara filer

Produktkatalog Vändkatalog
Teknisk data Användningsdata Relaterat

Produktbeskrivning

Utförande

  • Vändskär med förbättrad Wiper-geometri för en effektivare bearbetningsprocess
    i sänk- och formtillverkning.
  • Extrem tidsbesparing möjlig tack vare stort radsprång och hög tandmatning.
  • Fräsvändskär med radiell och axiell Wiper-geometri.


Rundgångsnoggrannhet ±0,020 mm.

Anmärkning
Användningsriktvärden för ae 0,2 mm.

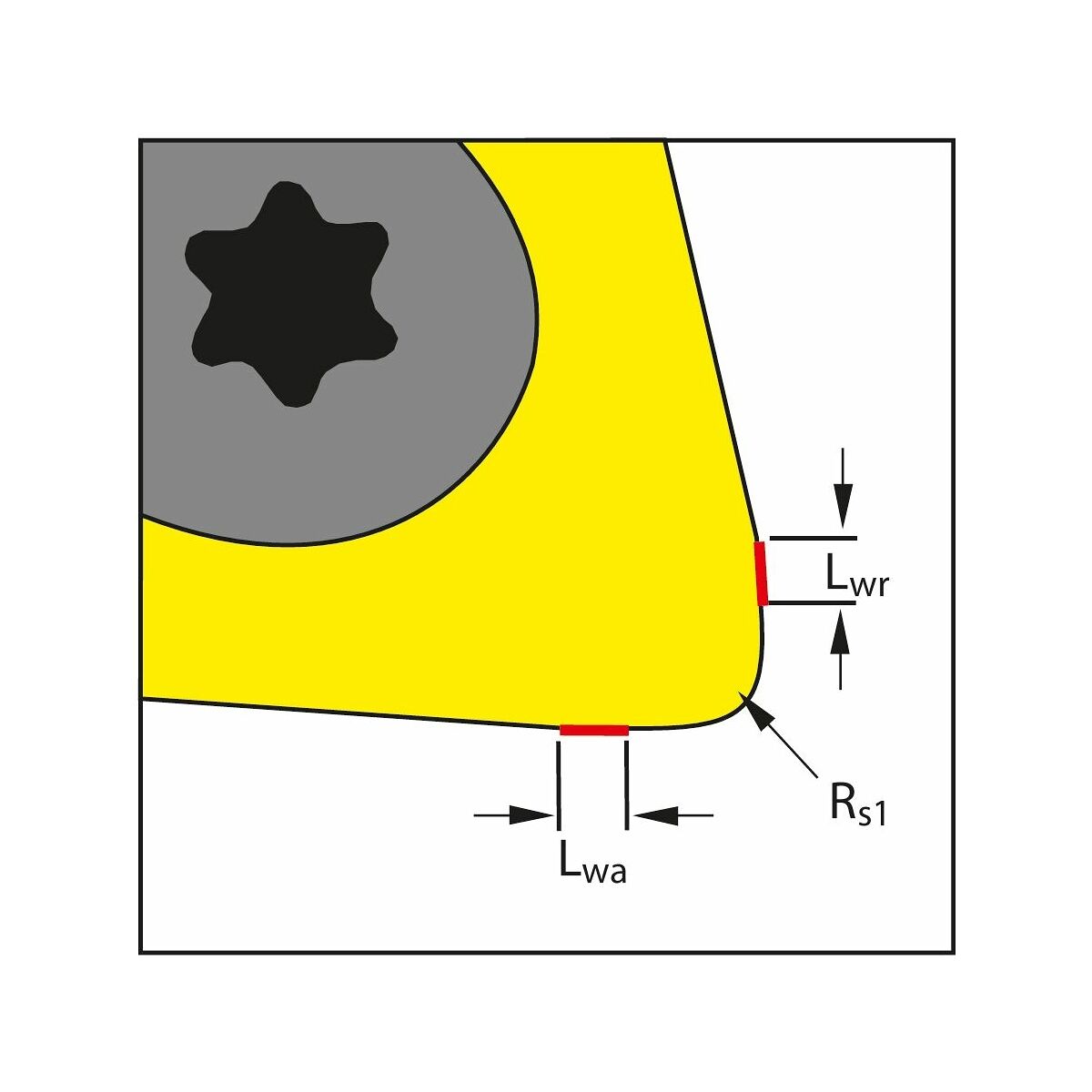

Lwa anger den axiella Wiper-längden.
Lwr anger den radiella Wiper-längden.

Rekommendation
Vid rena planfräsoperationer ska Vc minskas med 30 %.

Användningsdata

Teknisk data

Produktslag Vändskär för fräsning
Skärmaterial VHM
Usp1 CPHX 09T305 ER
Usp2 HB4015
Kvalité/sort HB4015
Iso-kod vändskär CPHX 09T305 ER
Antal byten/skär 2
Hörnradie 0,5 % mm
Längd wiper radiellt 2 mm
Längd wiper axiellt 1 mm
Matning fz i stål < 1400 n/mm2 0.25 mm
Skärdjup ap min 0.15 mm
Hörnradie 0,5 mm
Skärtjocklek e 3.97 mm
Vändskärens frivinkel 11 grad
Typ ST1400
Fräsdjup ap max. 2.5 mm
Korrigeringsfaktor fz 2.5
Maximalt sågdjup ap max vid valsfräsning 2.5 mm
Iso-kod vändskär CPHX 09T305 ER
Iso-kod vändskär CPHX 09T305 ER
Vändskärstjocklek s 3.97 mm

Media

ToolScout https://toolscout.com/processdata?articlenumber=212572&articlesize=St1400&lng=sv
Materialnyckel materialnyckel.pdf

Produktspecifikation

Artikelnummer G212572ST1400
EAN 4062406099183
