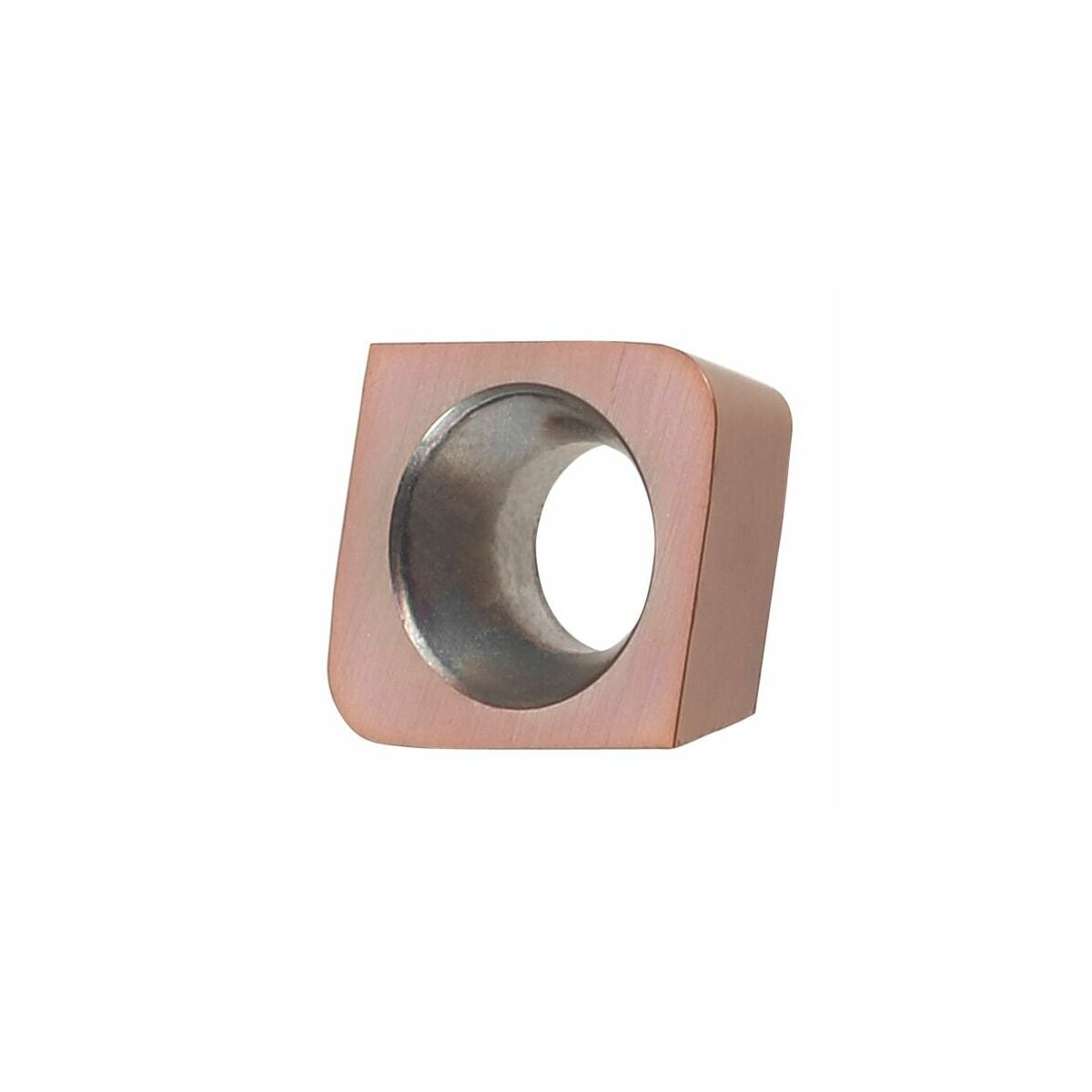

CPHX 060210 ER HART
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
- Vändskär med förbättrad Wiper-geometri för en effektivare bearbetningsprocess
i sänk- och formtillverkning. - Extrem tidsbesparing möjlig tack vare stort radsprång och hög tandmatning.
- Fräsvändskär med radiell och axiell Wiper-geometri.
Rundgångsnoggrannhet ±0,020 mm.
Anmärkning
Användningsriktvärden för ae 0,2 mm.
Lwa anger den axiella Wiper-längden.
Lwr anger den radiella Wiper-längden.
Rekommendation
Vid rena planfräsoperationer ska Vc minskas med 30 %.
Användningsdata
Teknisk data
| Produktslag | Vändskär för fräsning |
|---|---|
| Skärmaterial | VHM |
| Usp1 | CPHX 060210 ER |
| Usp2 | HB7705 |
| Kvalité/sort | HB7705 |
| Iso-kod vändskär | CPHX 060210 ER |
| Antal byten/skär | 2 |
| Beläggning | TiC |
| Hörnradie | 1 mm |
| Längd wiper radiellt | 0.8 mm |
| Längd wiper axiellt | 0.5 mm |
| Matning fz i stål < 65 hrc | 0.15 mm |
| Skärdjup ap min | 0.1 mm |
| Hörnradie | 1 mm |
| Skärtjocklek e | 2.38 mm |
| Vändskärens frivinkel | 11 grad |
| Typ | HART |
| Fräsdjup ap max. | 1.8 mm |
| Korrigeringsfaktor fz | 2.5 |
| Maximalt sågdjup ap max vid valsfräsning | 1.8 mm |
| Iso-kod vändskär | CPHX 060210 ER |
| Iso-kod vändskär | CPHX 060210 ER |
| Vändskärstjocklek s | 2.38 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=212558&articlesize=Hart&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | G212558HART |
|---|---|
| EAN | 4062406099176 |
