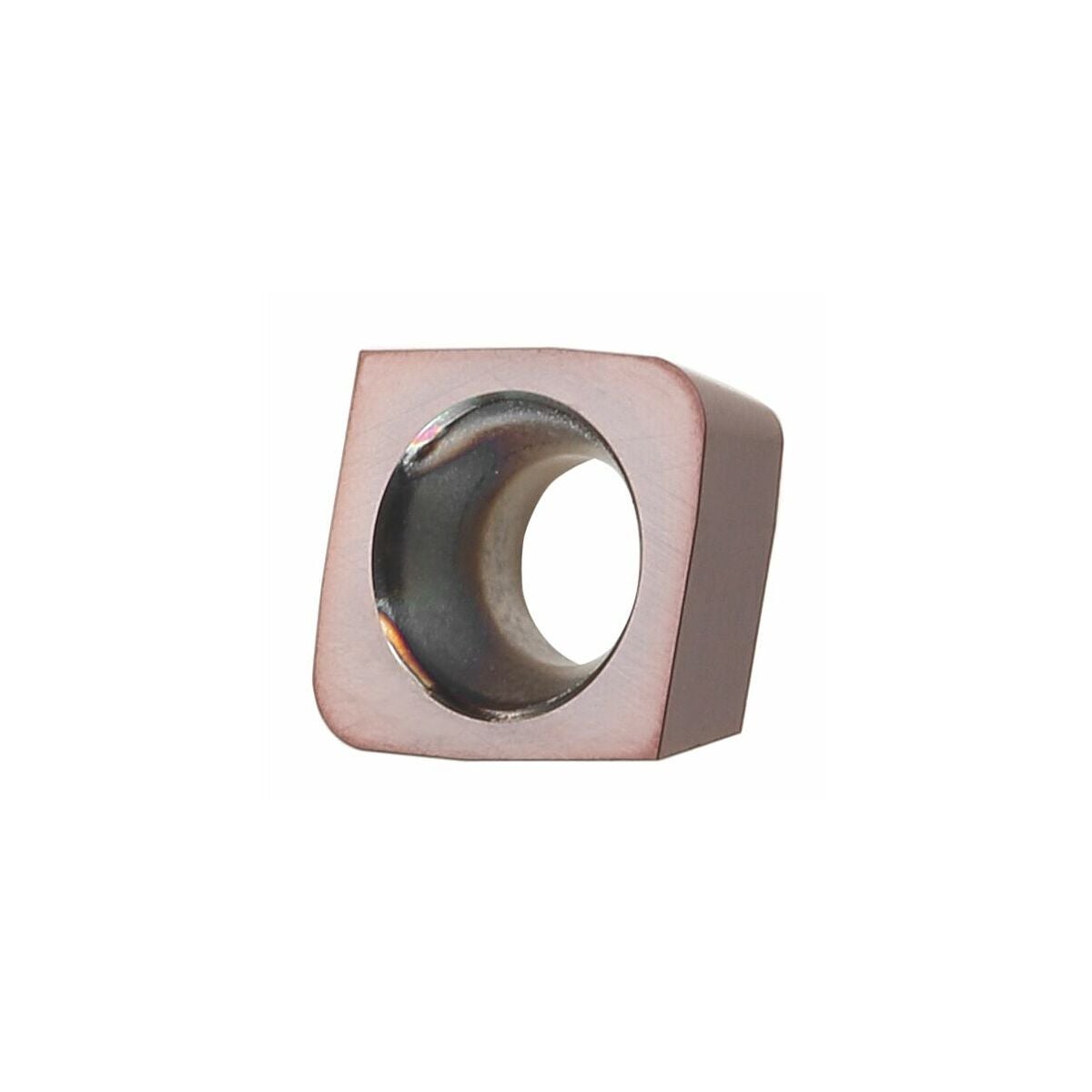

CPHX 060205 ER ST1400
Styckpris:
230 kr
Pris i tal om 10:
192 kr
- Varumärke
- Garant
- Artikelnummer
- G212552ST1400
- Lagerstatus
- 712st I lager
Nedladdningsbara filer
Produktbeskrivning
Utförande
- Vändskär med förbättrad Wiper-geometri för en effektivare bearbetningsprocess
i sänk- och formtillverkning. - Extrem tidsbesparing möjlig tack vare stort radsprång och hög tandmatning.
- Fräsvändskär med radiell och axiell Wiper-geometri.
Rundgångsnoggrannhet ±0,020 mm.
Anmärkning
Användningsriktvärden för ae 0,2 mm.
Lwa anger den axiella Wiper-längden.
Lwr anger den radiella Wiper-längden.
Rekommendation
Vid rena planfräsoperationer ska Vc minskas med 30 %.
Teknisk data
Sort | HB4015 |
---|---|
Iso-kod vändskär | CPHX 060205 ER |
Produktslag | Vändskär för fräsning |
Usp1 | CPHX 060205 ER |
Usp2 | HB4015 |
Skärmaterial | VHM |
Antal byten/skär | 2 |
Skärradie r1 | 0,5 % mm |
Längd wiper radiellt | 1.5 mm |
Längd wiper axiellt | 1 mm |
Matning fz i stål < 1400 n/mm2 | 0.25 mm |
Typ | ST1400 |
Maximalt sågdjup ap max vid fullspår | 2 mm |
Korrigeringsfaktor fz | 2.5 |
Maximalt sågdjup ap max vid valsfräsning | 2 mm |
Skärdjup ap min | 0.15 mm |
Hörnradie | 0,5 mm |
Skärtjocklek e | 2.38 mm |
Vändskärens frivinkel | 11 grad |
Vändskärstjocklek s | 2.38 mm |
Minsta skärdjup | 0.15 mm |
Stål < 900 n/mm² | lämplig m/min |
Stål < 1100 n/mm² | lämplig m/min |
Stål < 750 n/mm² | lämplig m/min |
Stål < 1400 n/mm² | lämplig m/min |
Stål < 500 n/mm² | lämplig m/min |
Vått maximal | lämplig |
Inox > 900 n/mm² | lämplig m/min |
Inox < 900 n/mm² | lämplig m/min |
Torrt | lämplig |
Luft | lämplig m/min |
Stål < 55 hrc | lämplig m/min |
Ggg | lämplig m/min |
Toolox 44 | lämplig m/min |
Toolox 33 | lämplig m/min |
Vått minimal | lämplig |
Produktspecifikation
Artikelnummer | G212552ST1400 |
---|---|
EAN | 4062406098698 |
