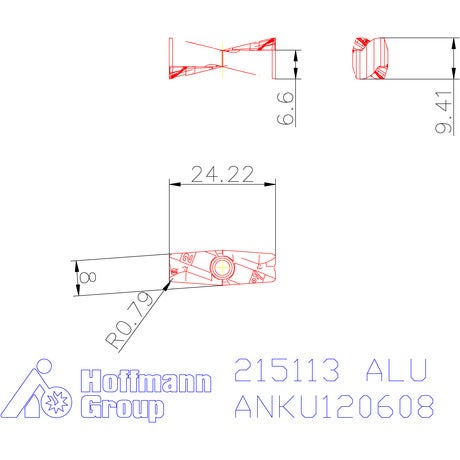

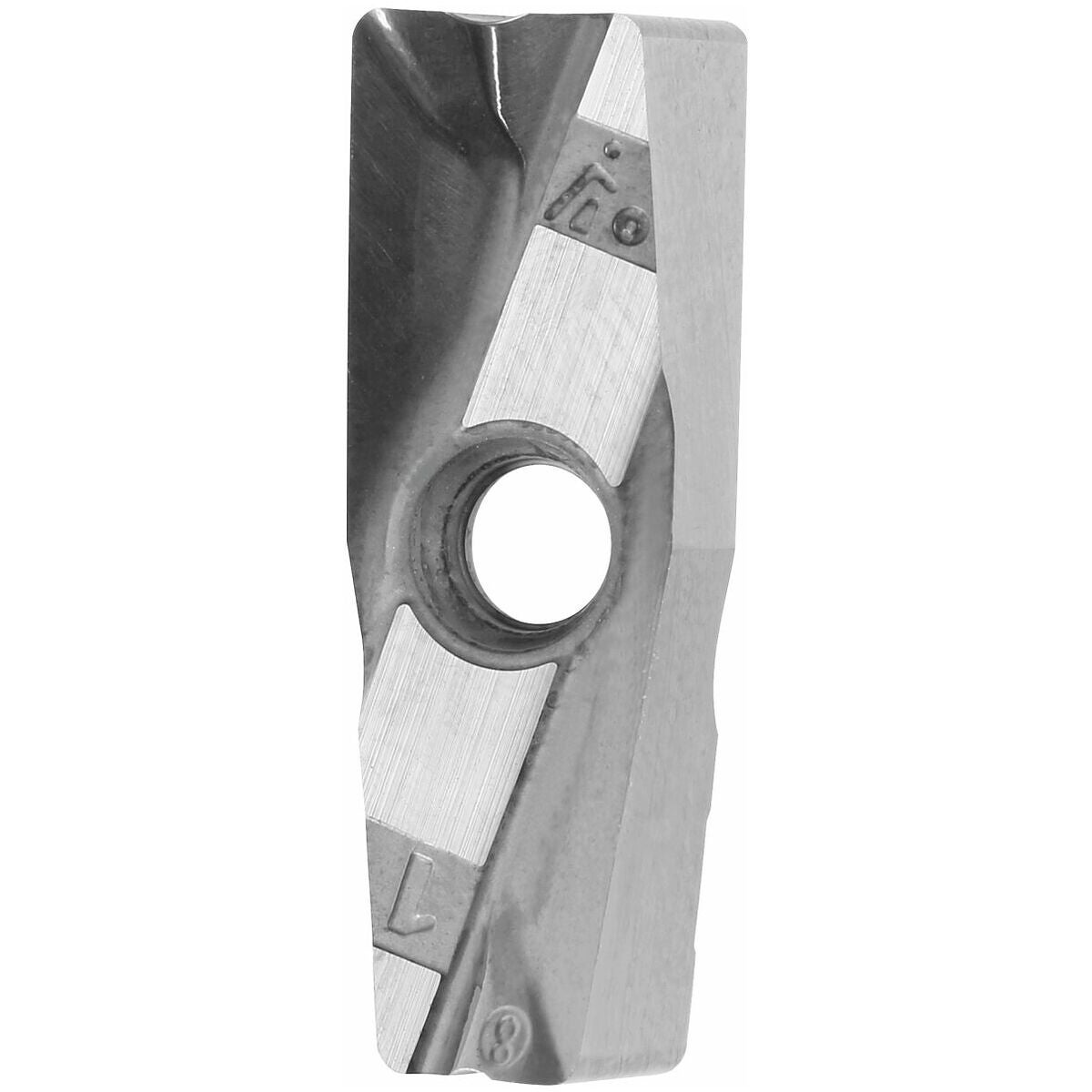

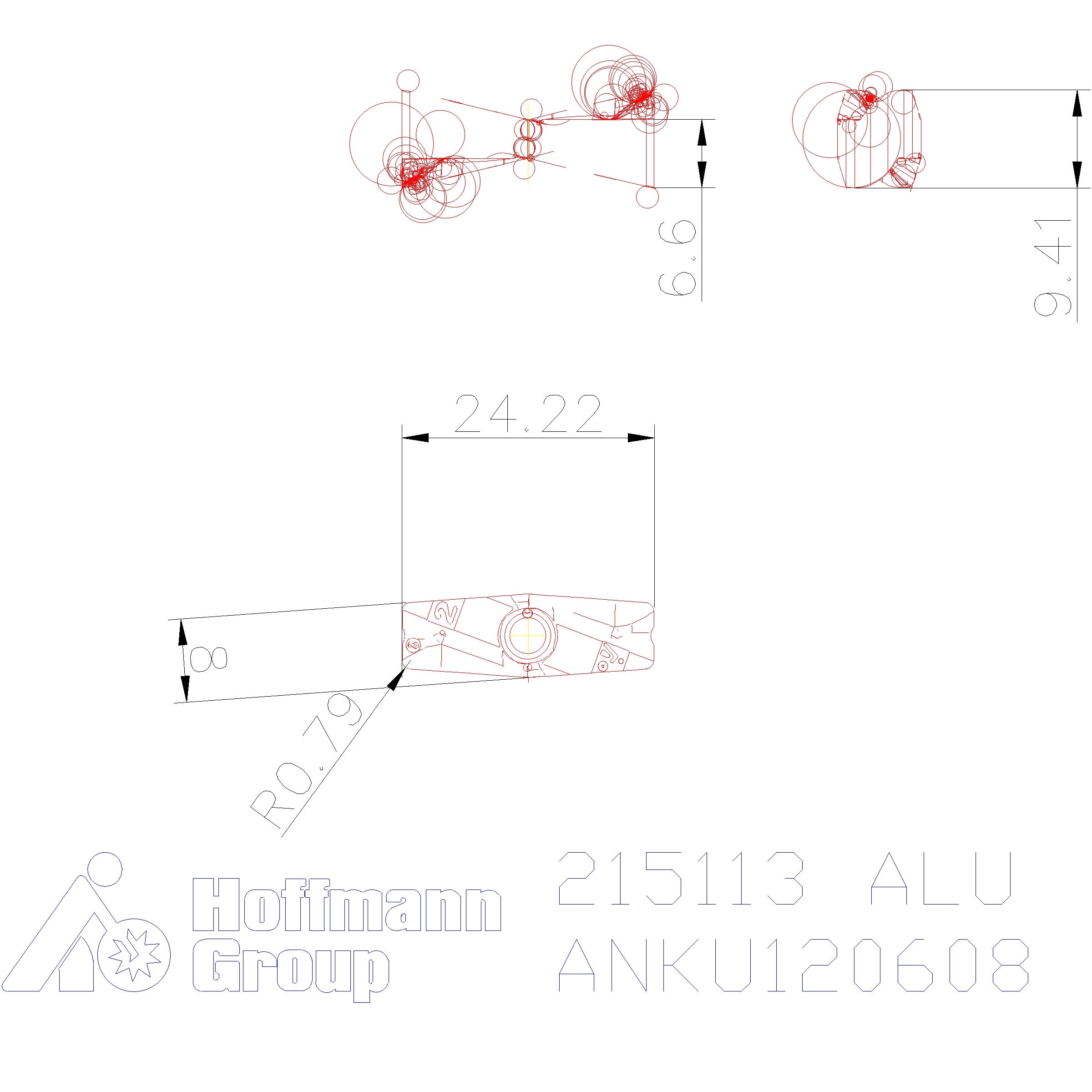

AN.U 120608
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Mycket stabilt och dubbelsidigt vändskär med 4 skäreggar. Helt plan anliggning tack vare slipade anliggningsytor. Vändskärets unika geometri gör att skäreggen inte försvagas av hålet.
Skärdata
ap max = 12 mm.
ap = 10 mm (rekommendation).
Anmärkning
Valsfräsning: Riktvärden för användning för ae = 0,3×D / ap = 10 mm.
Observera
Ej lämpad för fullspårfräsning.
Användningsdata
Teknisk data
| Produktslag | Vändskär för fräsning |
|---|---|
| Skärmaterial | VHM |
| Usp1 | AN.U 120608 |
| Iso-kod vändskär | AN.U 120608 |
| Hörnradie | 0.8 mm |
| Skärtjocklek e | 6.1 mm |
| Vändskärens frivinkel | 0 grad |
| Typ | ALU |
| Fräsdjup ap max. | 10 mm |
| Korrigeringsfaktor fz | 2.5 |
| Maximalt sågdjup ap max vid valsfräsning | 12 mm |
| Matning fz per tand | 0,2 mm; 0,2 mm; 0,2 mm |
| Sort | HU9815 |
| Tolerans | G |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=215113 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 215113 |
|---|---|
| EAN | 4045197703132 |
