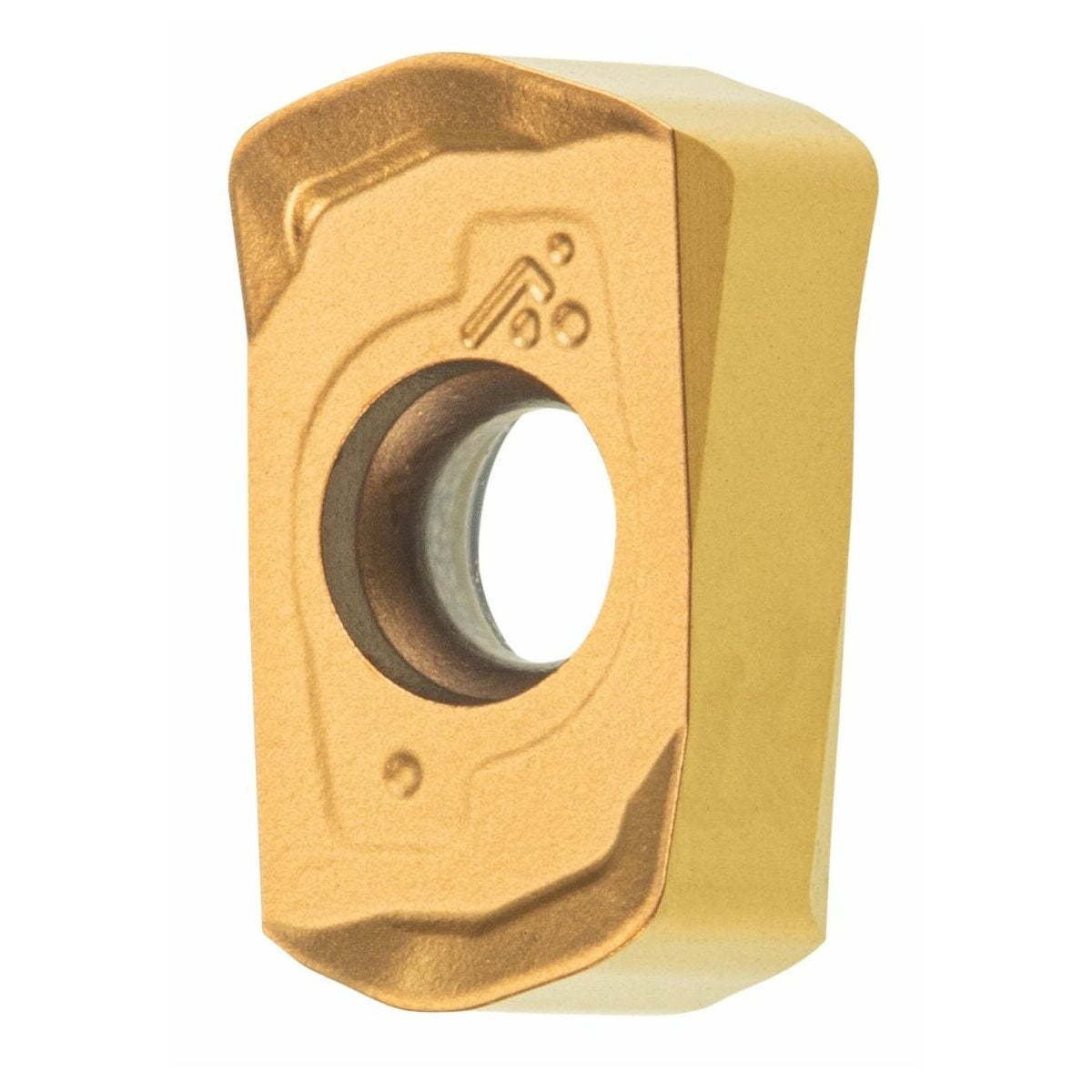

ANGX 10T308ZEER ST1400

!

Pris saknas på produkten. Vänligen kontakta din Ravema-representant.

Varumärke
Garant
Artikelnummer
G213066ST1400
Lagerstatus
3155st I lager

Nedladdningsbara filer

Produktkatalog Vändkatalog
Teknisk data Användningsdata Relaterat

Produktbeskrivning

Utförande
Dubbelsidiga 2-skäriga vändskärsplattor. Kraftfulla substrat och innovativa skärgeometrier garanterar optimala tillverkningsresultat.

Anmärkning
Användningsriktvärden för ae = 0,5...1×D/ap max.

Användningsdata

P
260
P
240
P
220
P
180

Teknisk data

Kvalité/sort HB9540
Antal byten/skär 4
Produktslag Vändskär för fräsning
Skärmaterial VHM
Usp1 ANGX10T308ZEER
Usp2 HB9540

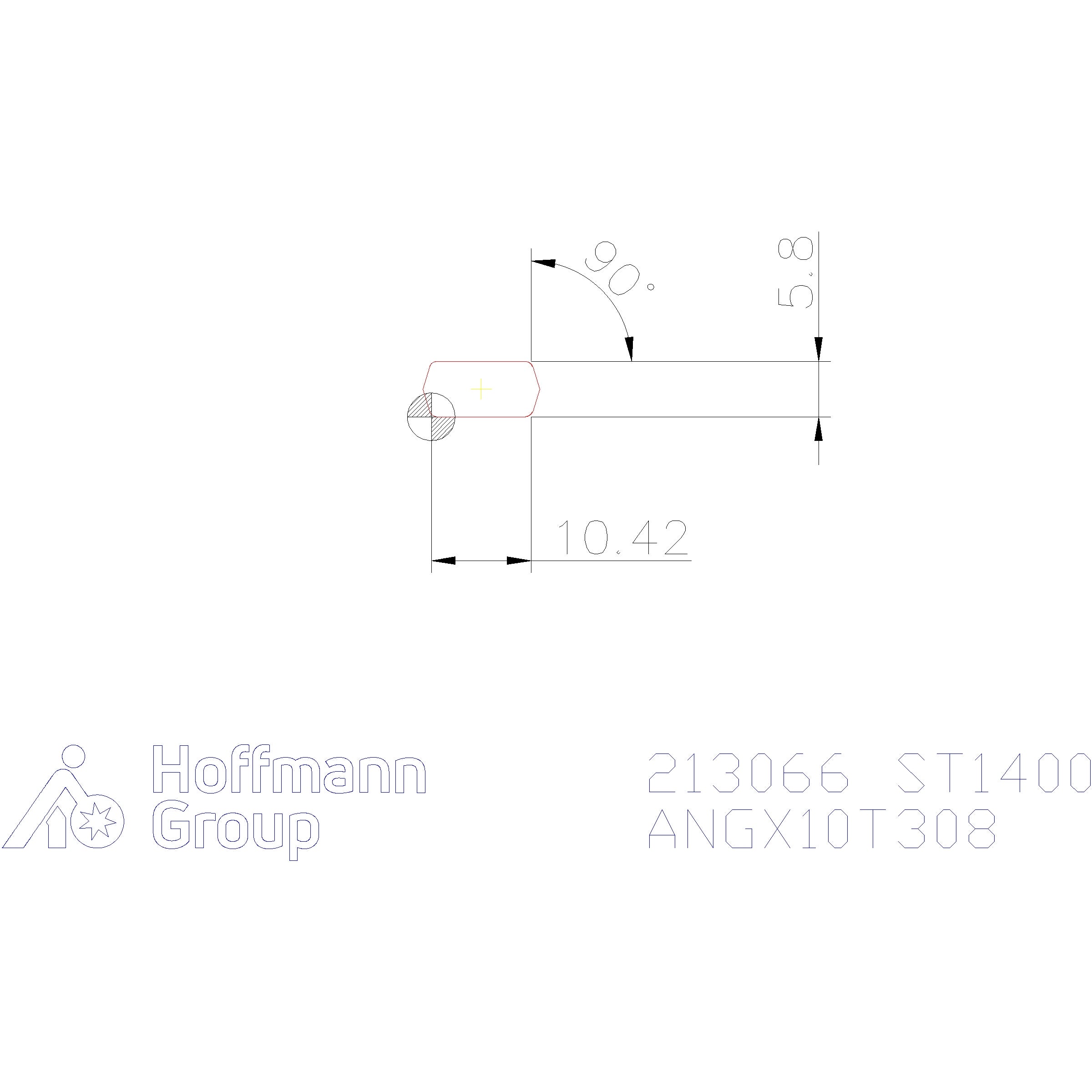

Iso-kod vändskär ANGX 10T308ZEER
Rekommenderat skärdjup ap max 0.8 mm
Maximalt sågdjup ap max 1 mm
Programmeringsradie vid ap max 1.6 mm
Skärdjup ap min 0.2 mm
Matning fz per tand 0.9 mm
Hörnradie 0,8 mm
Skärtjocklek e 3.97 mm
Vändskärens frivinkel 0 grad
Iso-kod vändskär ANGX 10T308ZEER
Iso-kod vändskär ANGX 10T308ZEER
Typ ST1400
Fräsdjup ap max. 1 mm
Korrigeringsfaktor fz 2.5
Maximalt sågdjup ap max vid valsfräsning 1 mm
Vändskärstjocklek s 3.97 mm

Media

ToolScout https://toolscout.com/processdata?articlenumber=213066&articlesize=St1400&lng=sv
Materialnyckel materialnyckel.pdf

Produktspecifikation

Artikelnummer G213066ST1400
EAN 4062406355456
