Produktbeskrivning
Utförande

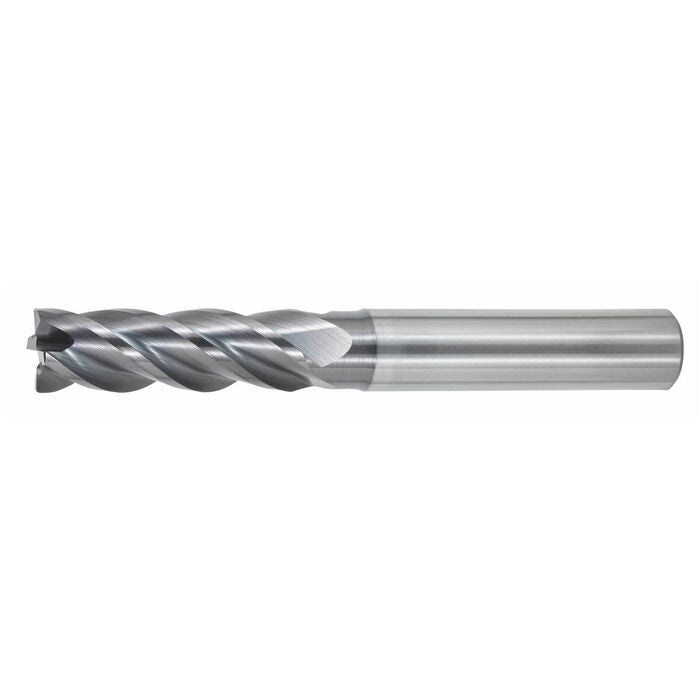

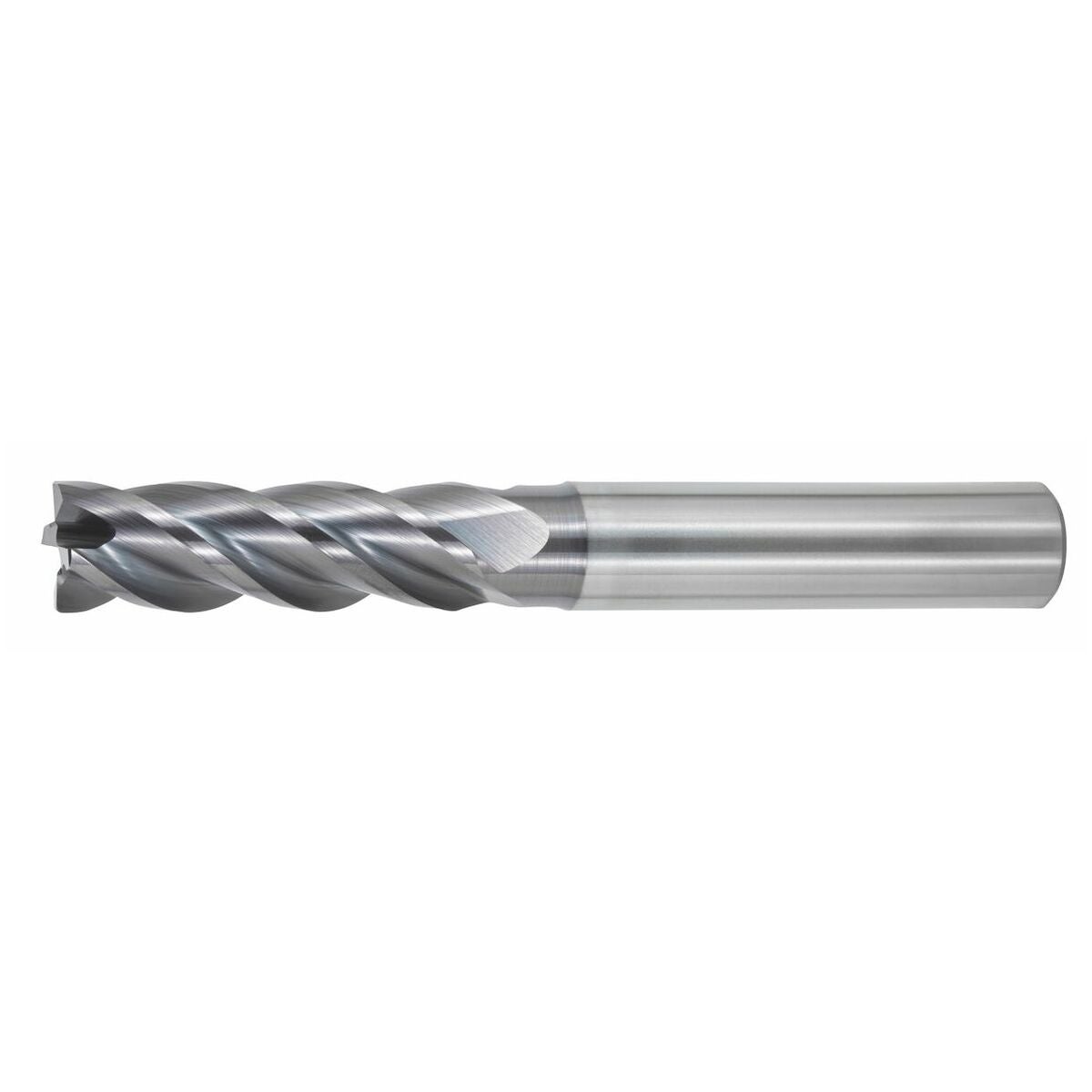

För universell användning i stålmaterial och höglegerade stål, särskilt rostfria stål. Med cylindrisk kärna för optimal verktygsstyvhet vid spårfräsning. Garanterad processäkerhet vid rampning och borrcirkulärfräsning genom speciell ändgeometri.
Anmärkning
Verktygsfästen med SAFE-LOCK utdragsskydd finns i programdelen Spännteknik.
Beställ form HB: med nr 220293.
Teknisk data
| Egenskap spiralvinkel |
Oregelbunden |
| Ingreppsbredd ae vid fräsoperation |
fullspår sågdjup 1×D; 0,05×D vid valsfräsning |
| Skärdelning |
Oregelbunden |
| Bearbetningsstrategi |
HPC |
| För material (färgring) |
Utan |
| Beläggning |
AlTiN |
| Invändig kylning |
nej |
| Produktslag |
Hörnfräs |
| Kvalité/sort |
N |
| Skärmaterial |
VHM |
| Norm |
DIN 6527 |
| Infästning |
DIN 6535 HA med h6 |
| Hörnfasvinkel |
45 grad |
| Skärdjup ap min |
0.32 mm |
| Tolerans nom.-⌀ |
f8 |
| Antal skär z |
4 |
| Diameter ⌀ |
16 mm |
| Fräsdjup ap max. |
16 mm |
| Korrigeringsfaktor fz |
2 |
| Skaftdiameter ds |
16 mm |
| Totallängd l |
115 mm |
| Skärlängd |
48 mm |
| Fasbredd 45° |
0.32 mm |
| Matningsriktning |
horisontell, sned och vertikal |
| Spiralvinkel |
38 grad |
| Maximalt sågdjup ap max vid valsfräsning |
16 mm |
| Friställningsdiameter d1 |
15.2 mm |
| Frislipningslängd |
64 mm |
| Matning fz för valsfräsning i stål < 900 n/mm2 |
0.104 mm |
| Matning fz för spårfräsning i stål < 900 n/mm2 |
0.088 mm |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Inox < 900 n/mm² |
lämplig |
95 m/min |
M |
| Stål < 500 n/mm² |
lämplig |
275 m/min |
P |
| Inox > 900 n/mm² |
lämplig |
75 m/min |
M |
| Stål < 750 n/mm² |
lämplig |
255 m/min |
P |
| Stål < 1100 n/mm² |
lämplig |
190 m/min |
P |
| Stål < 900 n/mm² |
lämplig |
210 m/min |
P |
| Alu > 10% si |
mindre lämplig |
350 m/min |
N |
| Alu (kortspånig) |
mindre lämplig |
480 m/min |
N |
| Gg(g) |
mindre lämplig |
155 m/min |
K |
| Ti > 850 n/mm² |
mindre lämplig |
35 m/min |
S |
| Aluminium, plast |
mindre lämplig |
480 m/min |
N |
| Luft |
lämplig |
|
|
| Vått minimal |
lämplig |
|
|
| Vått maximal |
lämplig |
|
|
| Uni |
lämplig |
|
|
| Torrt |
lämplig |
|
|
| Olja |
lämplig |
|
|
Produktspecifikation
| Artikelnummer |
220292 |
| EAN |
4034221164056 |
