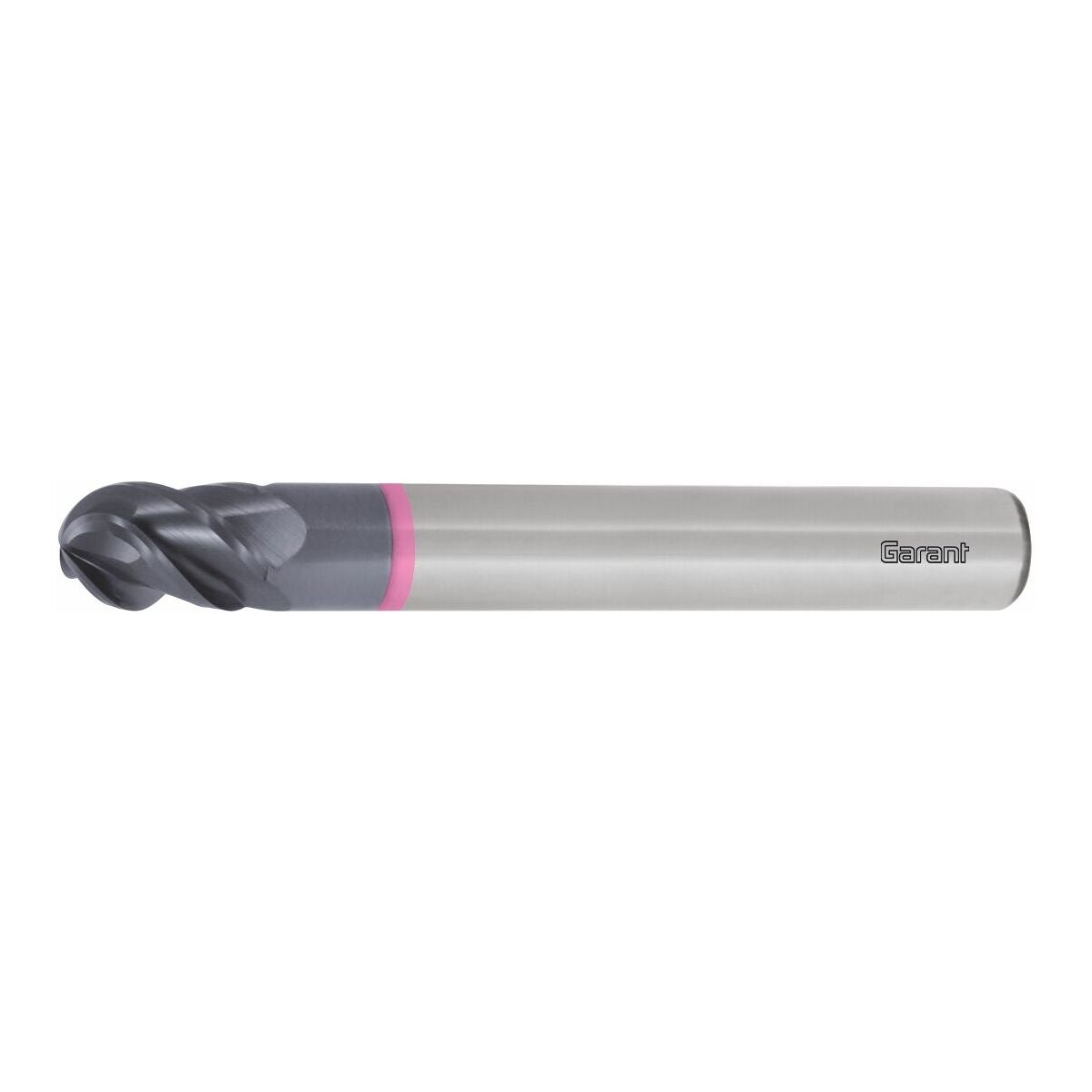

Produktbeskrivning
Utförande
Speciell geometri för bearbetning av titan och titanlegeringar. 4 ändskär fram till centrum. Kan därför användas som äkta 4-skärsfräs för alla skärdjup.
Tolerans: Radiekontur = ±0,005 mm.
Anmärkning
EN NY GENERATION FINNS! Rekommenderad efterföljande produkt är nr 207487.
Teknisk data
| Infästning |
DIN 6535 HA med h6 |
| Bearbetningsstrategi |
HPC |
| Skafttolerans |
h6 |
| Ingreppsbredd ae vid fräsoperation |
0,5×D vid valsfräsning; 0,05×D vid kopierfräsning |
| Matningsriktning |
horisontell, sned och vertikal |
| För material (färgring) |
skär |
| Tolerans nom.-⌀ |
f8 |
| Beläggning |
TiAlN |
| Invändig kylning |
nej |
| Produktslag |
Fullradie- och pinnfräs |
| Kvalité/sort |
N |
| Skärmaterial |
VHM |
| Norm |
Verkstadsnorm |
| Skärdjup ap min |
0.01 mm |
| Största skärdjup ap max vid kopierfräsning |
0.1 mm |
| Radie r |
1 mm |
| Antal skär z |
4 |
| Diameter ⌀ |
2 mm |
| Korrigeringsfaktor fz |
1.25 |
| Skaftdiameter ds |
6 mm |
| Totallängd l |
80 mm |
| Skärlängd |
4 mm |
| Spiralvinkel |
45 grad |
| Maximalt sågdjup ap max vid valsfräsning |
4 mm |
| Matning fz för valsfräsning i titan > 850 n/mm2 |
0.008 mm |
| Korrigeringsfaktor för vc |
1.25 |
| Matning fz för kopierfräsning i titan > 850 n/mm2 |
0.01 mm |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Inconel |
lämplig |
30 m/min |
S |
| Ti > 850 n/mm² |
lämplig |
50 m/min |
S |
| Vått maximal |
lämplig |
|
|
Produktspecifikation
| Artikelnummer |
207485 |
| EAN |
4045197354402 |
