Tryckspännare rund, DIN 6343 173 E
!
Produkten är inte längre en del av sortimentet. Se ersättningsalternativ nedan.
Produktbeskrivning
Norm
DIN 6343
Noggrannhet
Rundgångstoleranser: D = 1 till 10 mm = 0,02 mm D = 10 till 30 mm = 0,03 mm D = 30 till 60 mm = 0,04 mm
Utförande
Spännhylsor, rund profil i steg om 1 mm. Var god ange önskad spänn-⌀ vid beställning.
Anmärkning
Andra diametrar och former (t.ex. 4-kant eller 6-kant) på förfrågan !
Profil ⌀ 1,0 – 8,0 mm slät. Från ⌀ 8,5 mm med tvärrillor.

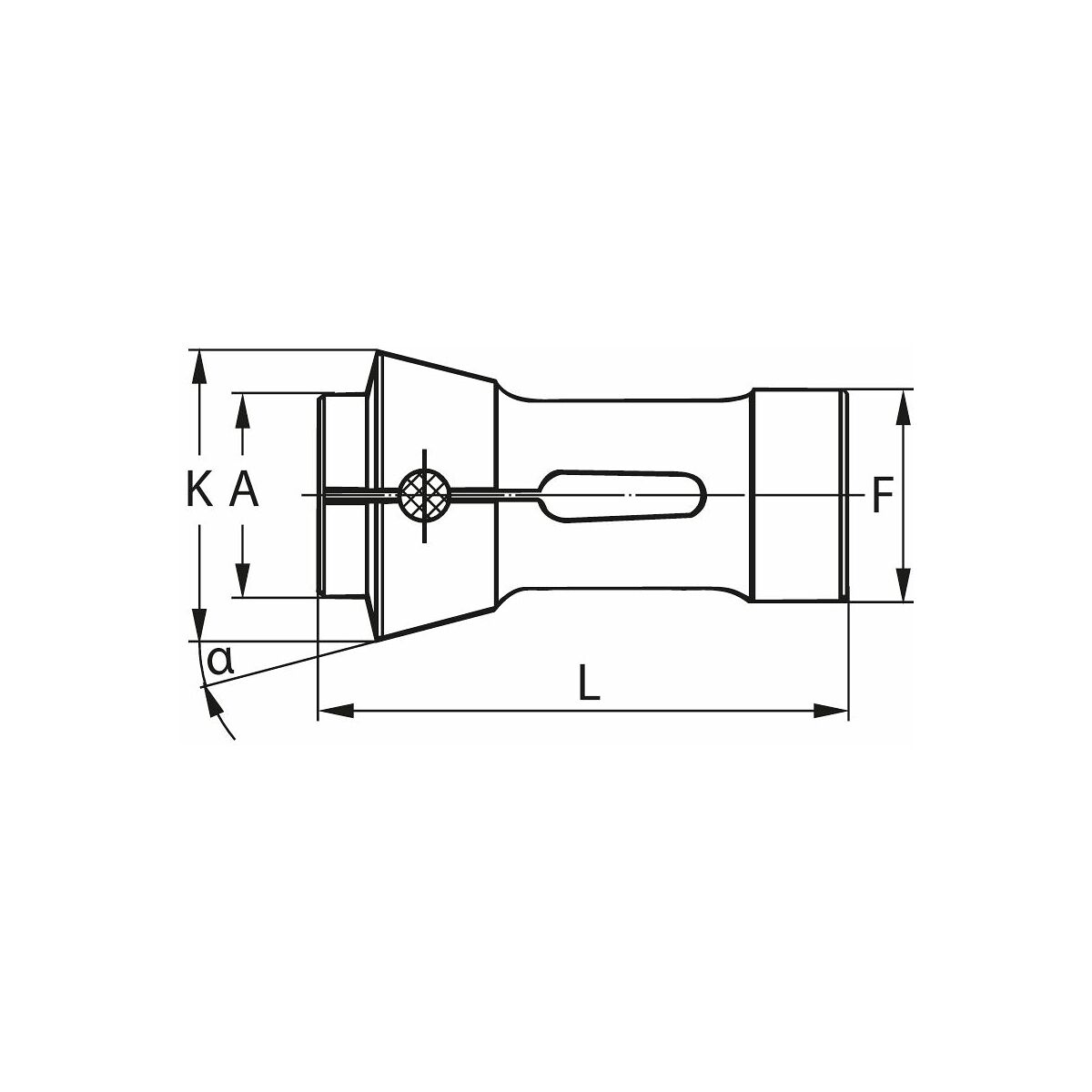

Teknisk data
| Produktslag | Spännhylsa |
|---|---|
| Typ | 173 E |
| F | 48 mm |
| Vinkel α | 15 grad |
| K | 60 mm |
| A | 50 mm |
| Totallängd l | 94 mm |
| Spänn-⌀ | 9 mm |
Produktspecifikation
| Artikelnummer | 329550 |
|---|---|
| EAN | 4045197309570 |
