Produktbeskrivning
Norm
DIN 974-1 typ 1 (för DIN-insexskruvar).
Anmärkning
De rekommenderade vändskärsplattorna har hörnradien 0,4 mm. Om plattor med andra hörnradier används uppnås inte måttet dmin (se tabellen)!Anmärkning
GARANT momentmejsel TQ nr 211750 strl. 1,2 används med klinga nr 674252 strl. 8IP.

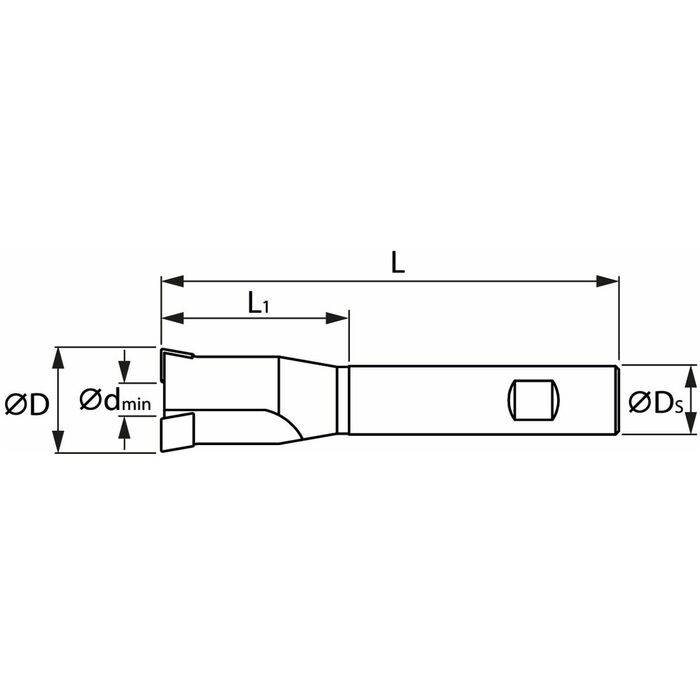

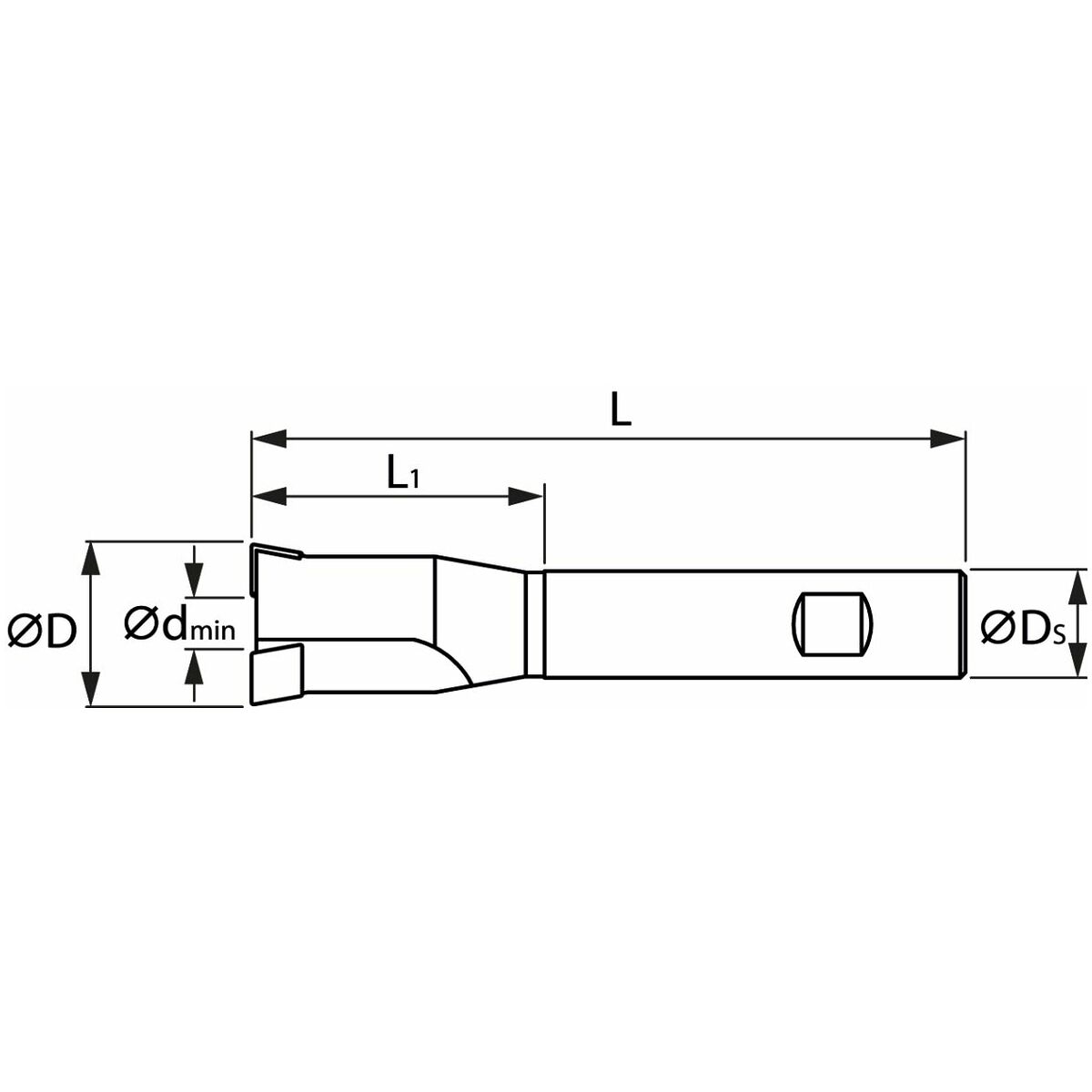

Teknisk data
| Skaftutförande |
weldon-skaft |
| Försänkningsvinkel |
180 grad |
| Invändig kylning |
ja |
| Produktslag |
Försänkare |
| Usp1 |
med Weldonskaft |
| Verktygsbyte |
PowerCard |
| Skaftdiameter ds h6 |
16 mm |
| Totallängd ltot |
100 mm |
| Passande vändskär |
260142 |
| Totallängd |
100 mm |
| Försänkn-⌀ d |
19 mm |
| Vändskärsskruv |
219795 1 (8IP; 1,2 Nm) |
| Utkragningslängd l1 |
41 mm |
| Minimidiameter dmin |
8 mm |
| Borrdjup |
53 mm |
| Totallängd l |
100 mm |
Produktspecifikation
| Artikelnummer |
217160 |
| EAN |
4045197552549 |
