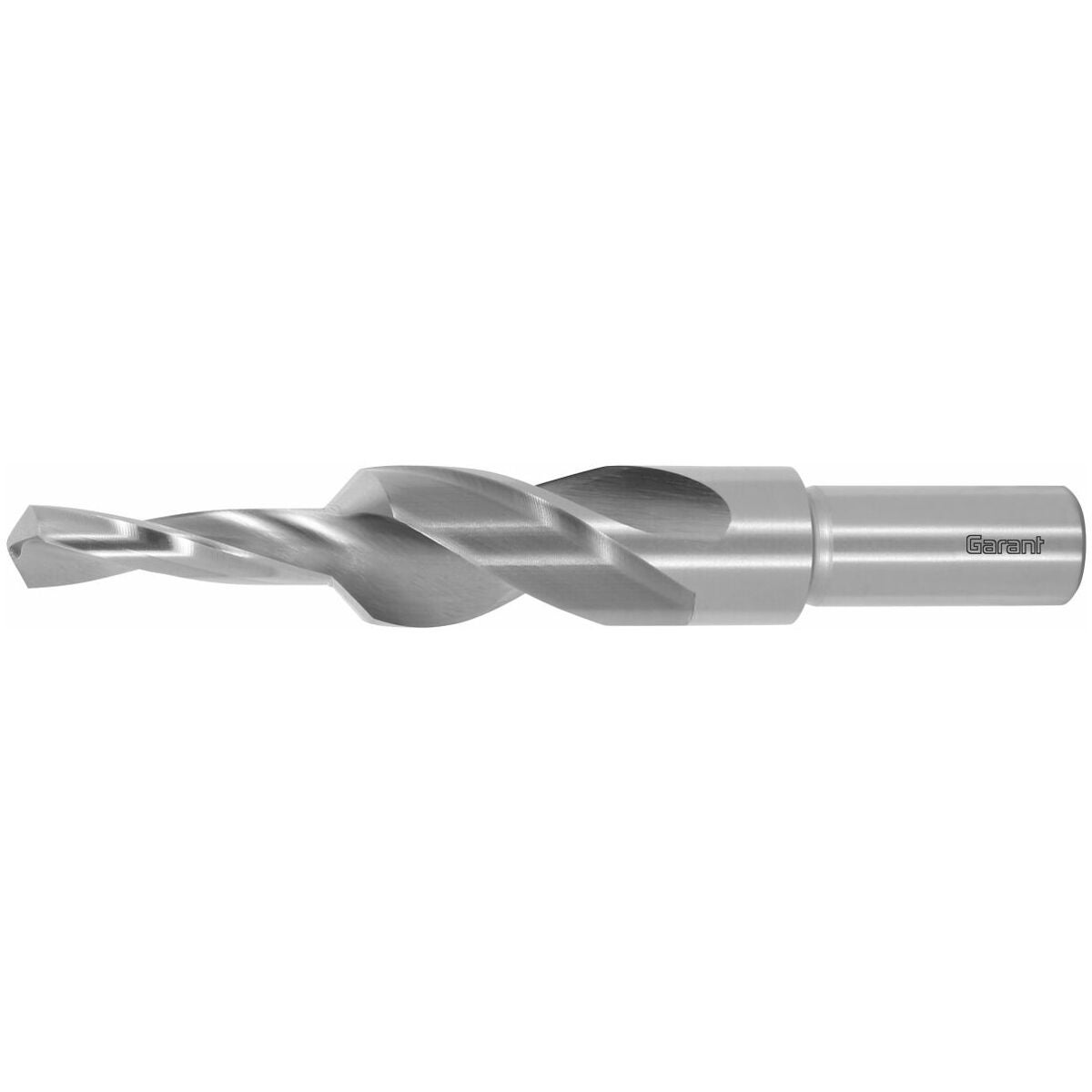

Stegborr HSS/E med långt borrsteg 90° obelagd
Styckpris:
705 kr
Produktbeskrivning
Utförande
Med långt borrsteg.
Användningsdata
För genomgående hål för skruvar enligt DIN-ISO 273 och försänkningar enligt DIN 74, Bl. 1 form A, utförande medel.
För skruvar enligt ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 965 och 966).

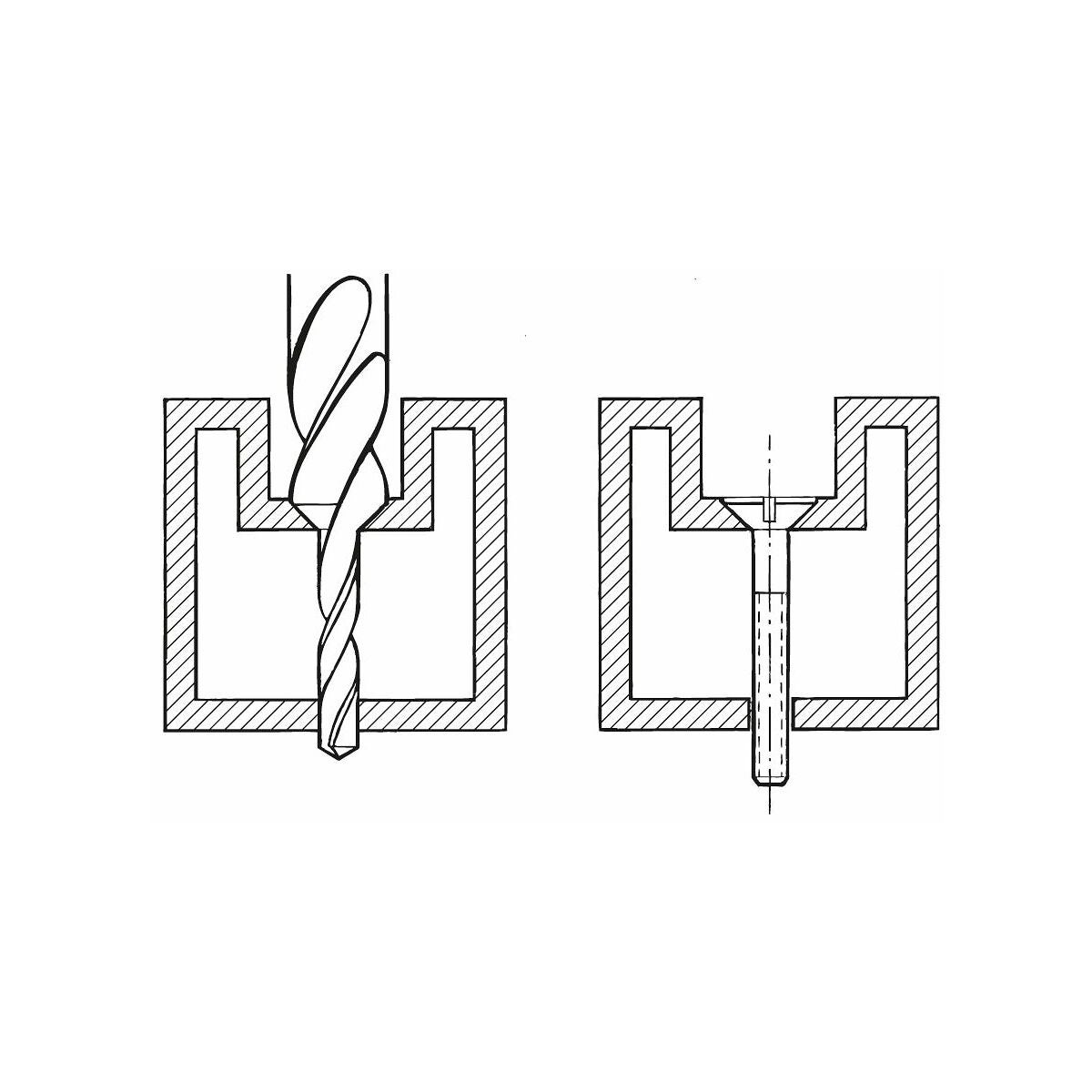

Särskilt lämpligt för borrhål med samtidig försänkning i profilmaterialet.
Teknisk data
| Produktslag | Konisk plåtborr |
|---|---|
| Skärmaterial | HSS E |
| Norm | Verkstadsnorm |
| För material (färgring) | Utan |
| Spetsvinkel | 118 grad |
| Tolerans nom.-⌀ | ±0,05 |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Infästning | Cylindriskt skaft |
| Försänkningsstegvinkel | 90 grad |
| Skafttolerans | h8 |
| Användning vid håltyp | vid genomgående hål |

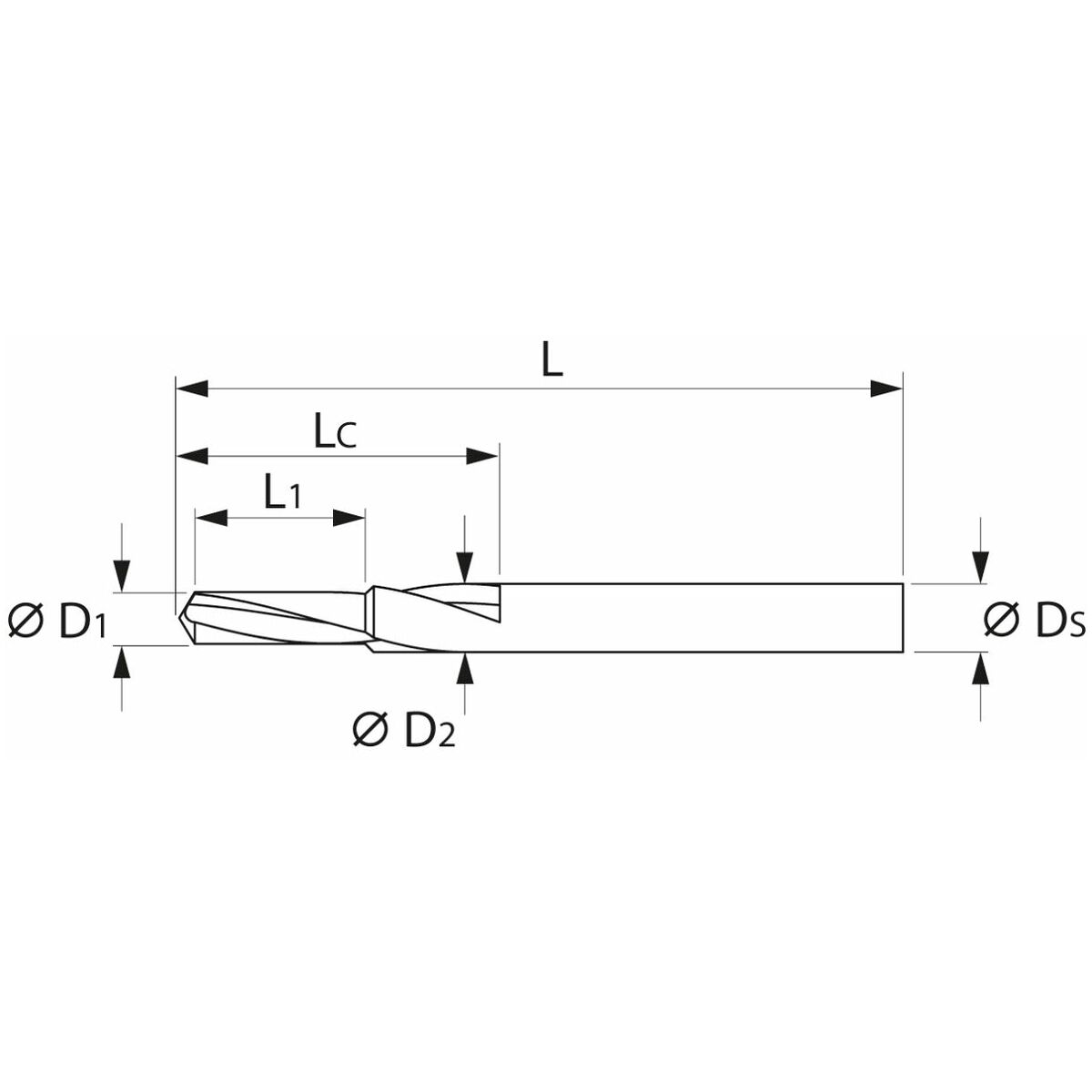

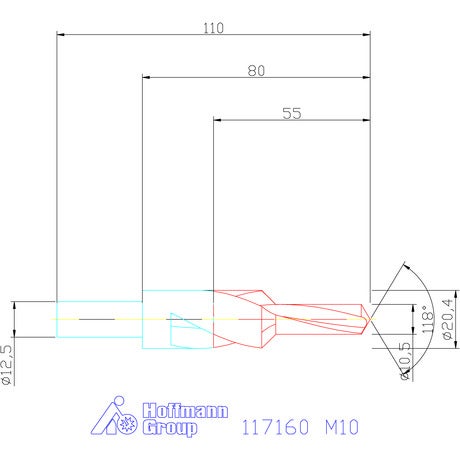

| Spännspårlängd lc | 70 mm |
| Skaftdiameter ds | 12.5 mm |
| Totallängd l | 110 mm |
| Matning f i stål < 750 n/mm2 | 0.1 mm/v |
| Steghöjd l1 1. steg 2 | 30 mm |
| För skruvar | M10 |
| ⌀ d1 1. med fas ±0,05 | 10.5 mm |
| ⌀ d2 2. med fas h9 | 20.4 mm |
| Antal skär z | 2 |
Användningsdata
| Lämplighet | Vc | ISO-Kod | |
|---|---|---|---|
| Alu (kortspånig) | mindre lämplig | 45 m/min | N |
| Cuzn | mindre lämplig | 80 m/min | N |
| Stål < 500 n/mm² | lämplig | 40 m/min | P |
| Gg(g) | lämplig | 25 m/min | K |
| Stål < 750 n/mm² | lämplig | 30 m/min | P |
| Stål < 900 n/mm² | lämplig | 25 m/min | P |
| Aluminium, plast | mindre lämplig | 70 m/min | N |
| Vått maximal | lämplig | ||
| Olja | lämplig |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=117160 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 117160 |
|---|---|
| EAN | 4045197036056 |
