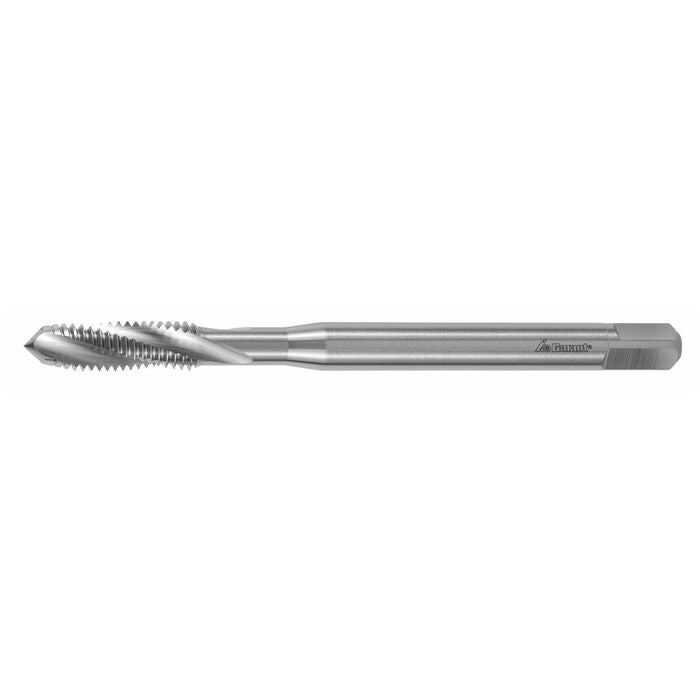

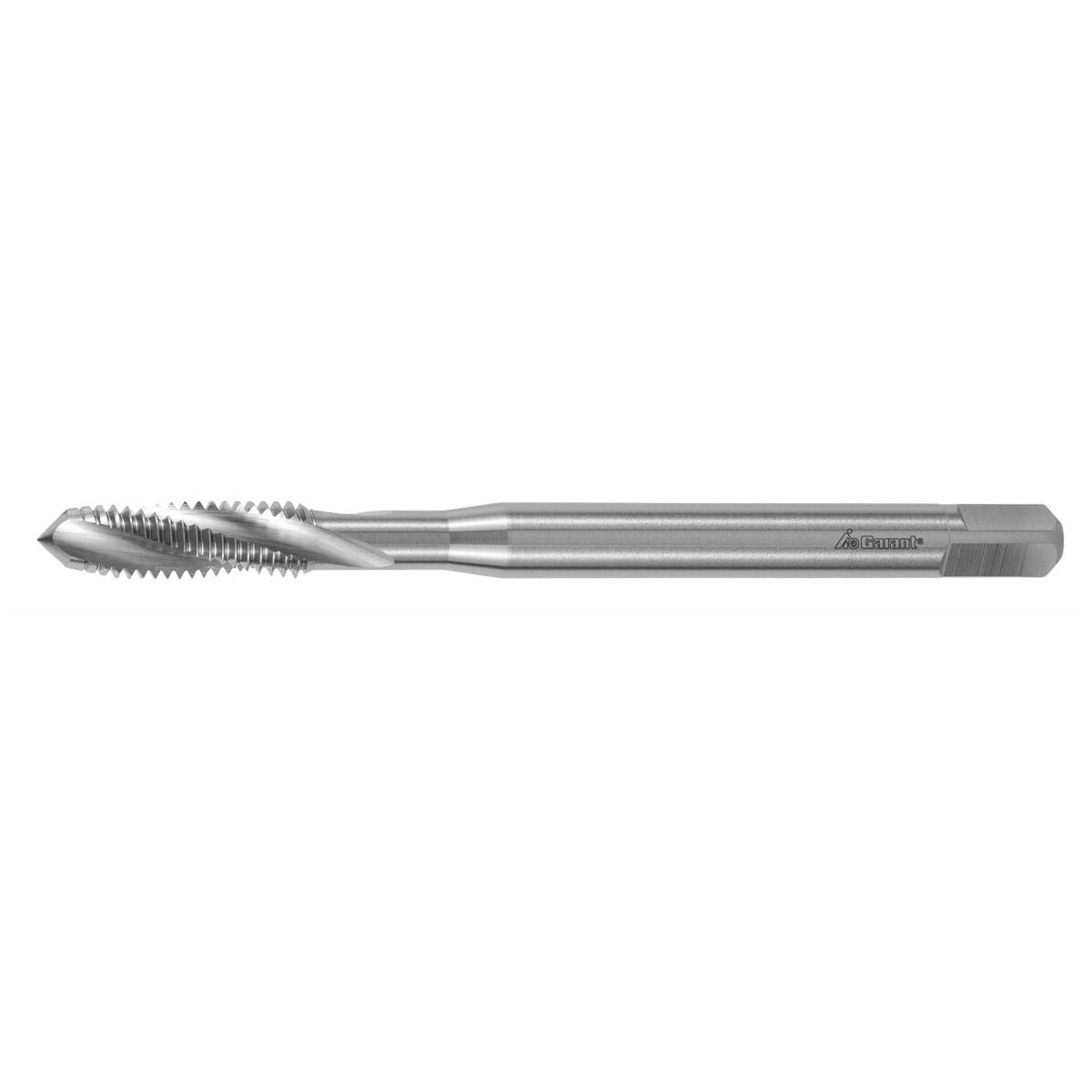

Produktbeskrivning
Utförande

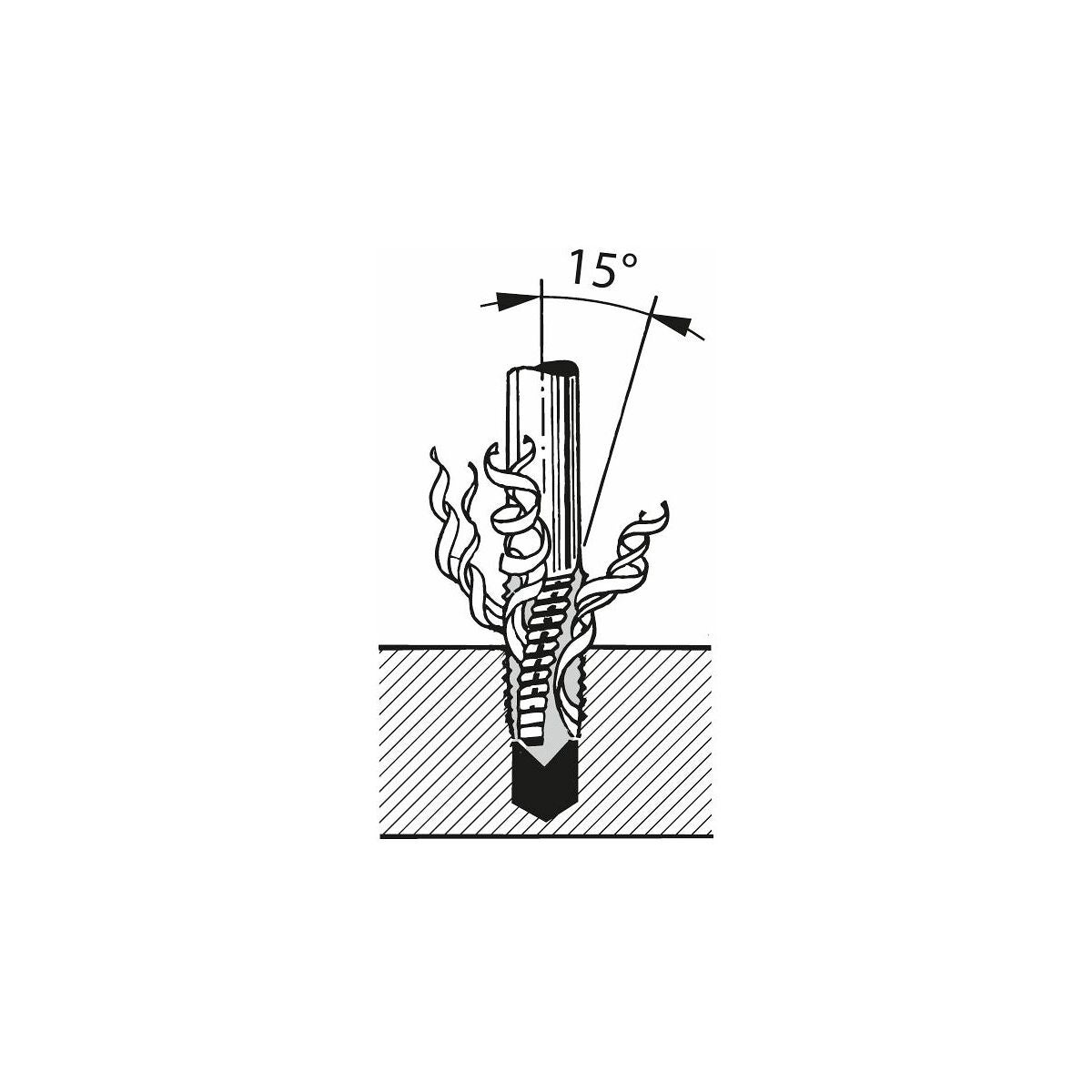

Stabilt utförande med 15 − 20° högerspiral.
Storlek M2,6 med gammal DIN-profil.
Teknisk data
| Produktslag |
Gängtapp |
| Infästning |
Cylindriskt skaft med h9 |
| Användning vid håltyp |
upp till 2×D vid bottenhål |
| Skärriktning |
Höger |
| Gängnorm |
DIN 13 |
| Flankvinkel |
60 grad |
| Äntringsfas |
D |
| Typ av gängverktyg |
Maskingängtapp för konventionell bearbetning |
| För material (färgring) |
Utan |
| Beläggning |
obelagd |
| Invändig kylning |
nej |
| Spiralvinkel |
15-20 grad |
| Kärnhåls-⌀ |
2.9 mm |
| Gäng-⌀ |
3.5 mm |
| Gängtyp |
M |
| Gängstigning |
0.6 mm |
| Norm |
DIN 371 |
| Antal skär z |
3 |
| Antal spånspår |
3 |
| Skärfasvinkel |
15 grad |
| Skaftdiameter ds |
4 mm |
| Skaftfyrkant □ |
3 mm |
| Totallängd l |
56 mm |
| Toleransklass |
ISO 2 6H; ISO 2 6H; ISO 2 6H |
| Gängdjup |
7 mm |
| Gängstorlek |
M3,5 |
| Skärmaterial |
HSS E |
| Gängstigning |
0,6 mm |
| För håltyp |
upp till 2×D vid bottenhål |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Alu (kortspånig) |
mindre lämplig |
13 m/min |
N |
| Stål < 500 n/mm² |
lämplig |
15 m/min |
P |
| Stål < 750 n/mm² |
lämplig |
15 m/min |
P |
| Vått maximal |
mindre lämplig |
|
|
| Olja |
lämplig |
|
|
Produktspecifikation
| Artikelnummer |
G134600M3,5 |
| EAN |
4045197075406 |
