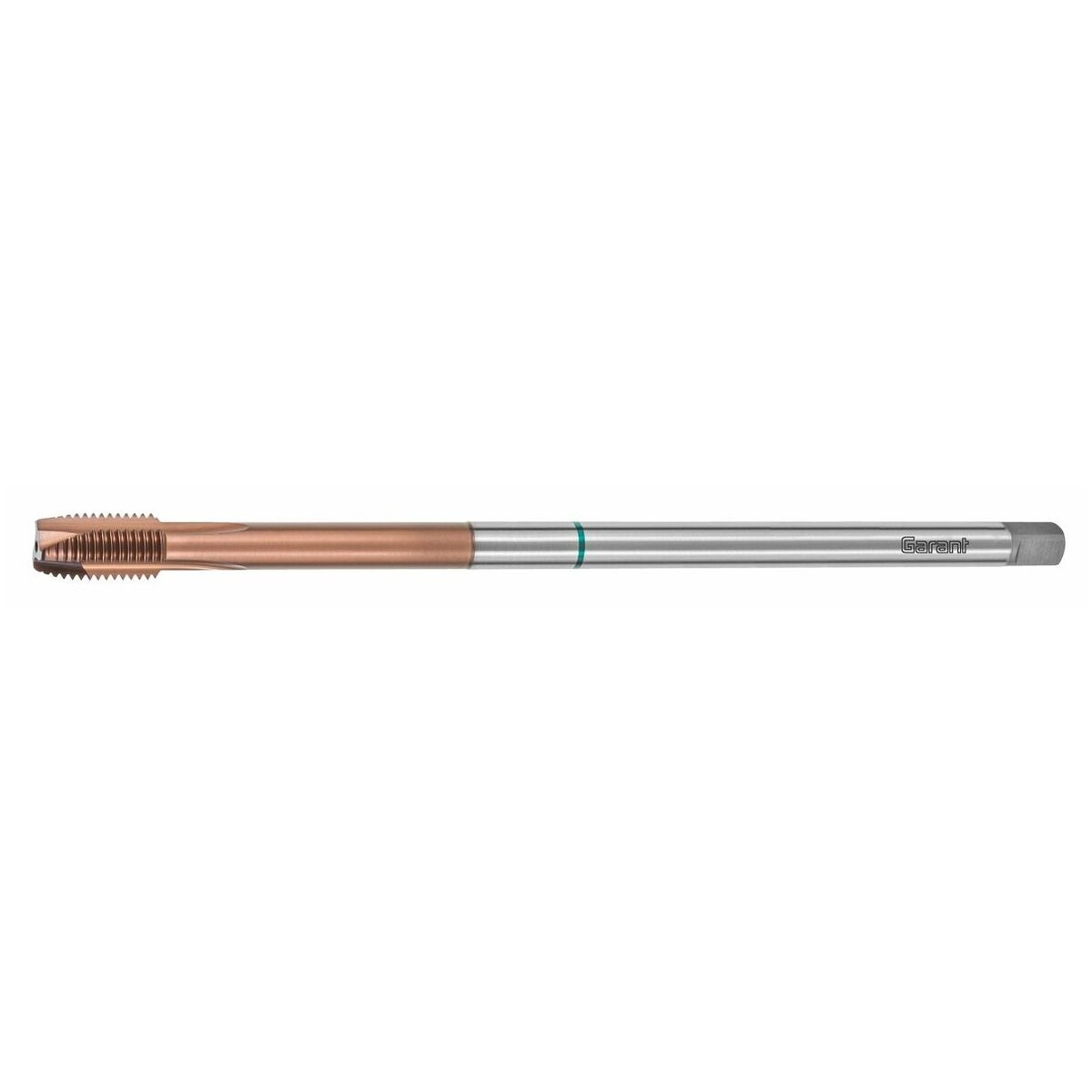

GARANT Master Tap maskingängtapp extra lång HSS-E-PM 6HX 20X1,5
Styckpris:
3 671,71 kr
Produktbeskrivning
Utförande
GARANT Master Tap universalgängtapp, framtagen för användning inom ett brett spektrum av material med hög processäkerhet.
- HSS-E-PM skärmaterial för högsta möjliga slitstyrka.
- Lägre friktionskoefficienter tack vare ny högkapacitetsbeläggning.
- Specialgeometri för optimal spånavgång.
Med extra långt skaft
Fördel
Mycket lämplig för gängskärning på svåråtkomliga ställen.
Användningsdata
N
28
N
24
N
16
P
24
P
24
P
20
P
10
P
6
M
8
M
6
N
16
K
16
Teknisk data
| Produktslag | Gängtapp |
|---|---|
| För material (färgring) | grön |
| Beläggning | AlTiX |
| Invändig kylning | nej |
| Infästning | Cylindriskt skaft med h9 |
| Användning vid håltyp | Genomgående hål |
| Skärriktning | Höger |
| Gängnorm | DIN 13 |
| Flankvinkel | 60 grad |
| Äntringsfas | B - 4 |
| Typ av gängverktyg | Maskingängtapp för dynamisk bearbetning |
| Serie | Master Tap |
| Gäng-⌀ | 20 mm |
| Kärnhåls-⌀ | 18.5 mm |
| Gängtyp | MF |
| Gängstigning | 1.5 mm |
| Norm | Verkstadsnorm |
| Antal skär z | 4 |
| Antal spånspår | 4 |
| Skärfasvinkel | 7.93 grad |
| Skaftdiameter ds | 16 mm |
| Skaftfyrkant □ | 12 mm |
| Totallängd l | 250 mm |
| Toleransklass | ISO 2X 6HX; ISO 2X 6HX; ISO 2X 6HX |
| Gängdjup | 60 mm |
| Gängstorlek | M20×1,5 |
| Skärmaterial | HSS E PM |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=132907&articlesize=20x1,5&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | G13290720X1,5 |
|---|---|
| EAN | 4062406208585 |
