Produktbeskrivning
Utförande

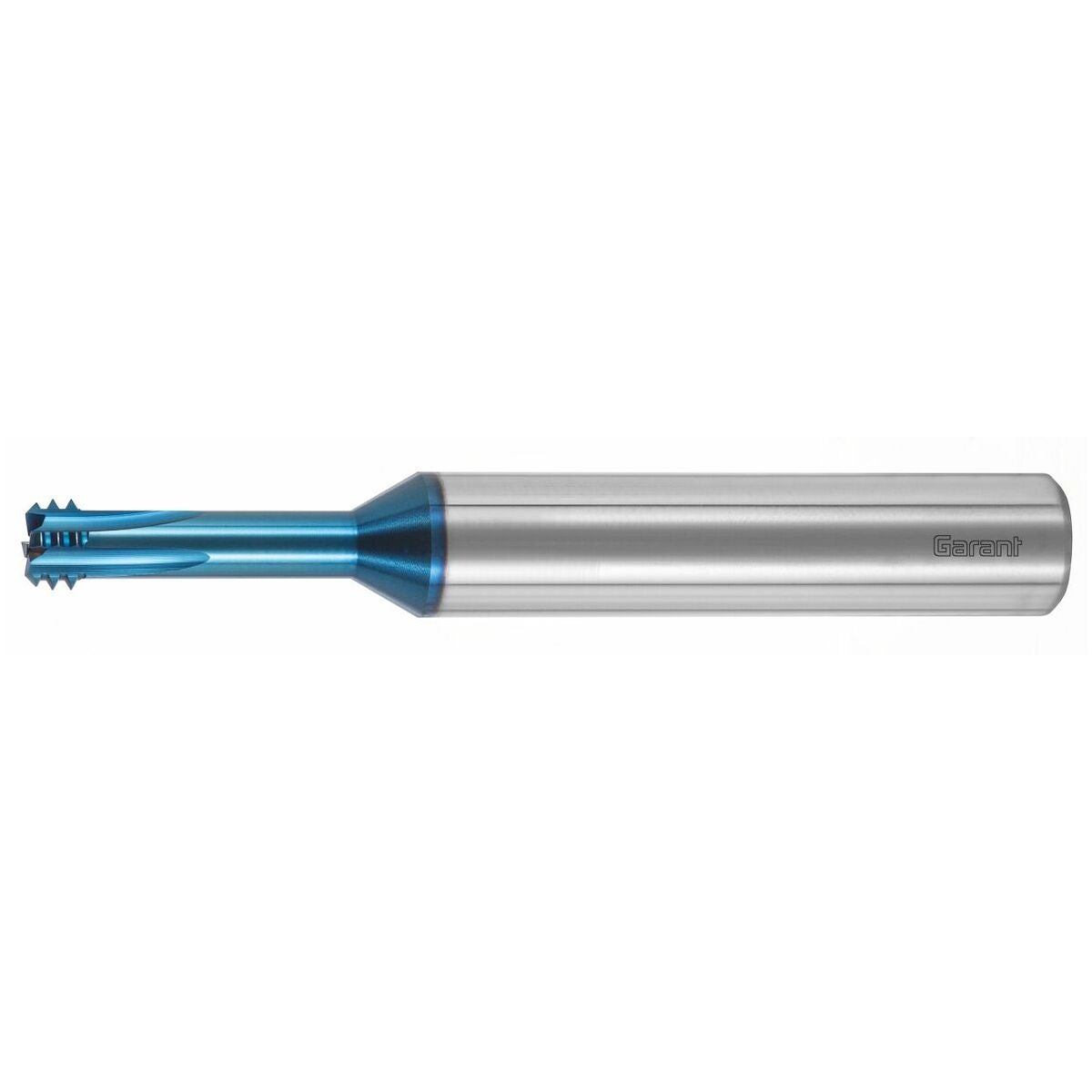

Verktyg för kombinerad tillverkning av hål, fas och gänga i ett enda arbetsmoment. Ingen förborrning behövs längre. Den innovativa vändskärsgeometrin gör verktyget till specialist på gängframställning i material som är härdade och svåra att spånavskilja. Genom TiAlN-högkapacitetsbeläggningen uppnås längsta möjliga användningstid speciellt i härdade stål upp till 63 HRC. Alla verktyg är vänsterskärande och lämpliga för höger- och vänstergänga.
Användningsdata
För cylindrisk Whitworth-rörgänga DIN-ISO 228/1 (inte för gängtätande förband).
Anmärkning
Används i princip med KSS-emulsion. (Fetthalt lägst 8 %). Kan vid stål >45 HRC bara användas medtryckluft!
Form HB och HE kan levereras till samma pris som HA.
Form HB: beställ med nr 139527 + 129100 HB.
Form HE: beställ med nr 139527 + 129100 HE.
Teknisk data
| Användning inomhus/utomhus |
Invändigt |
| Beläggning |
TiAlN |
| Produktslag |
Borrgängfräsar |
| Skärmaterial |
VHM |
| Infästning |
DIN 6535 HA med h6 |
| Antal skär z |
4 |
| Skafttolerans |
h6 |
| Användning vid håltyp |
upp till 2×D vid bottenhål; upp till 2×D vid genomgående hål |
| Skärriktning |
vänster |
| Gängtyp |
G; G-LH |
| Flankvinkel |
55 grad |
| Försänkningsstegvinkel |
90 grad |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Stål < 1400 n/mm² |
lämplig |
90 m/min |
P |
| Inox < 900 n/mm² |
lämplig |
60 m/min |
M |
| Inox > 900 n/mm² |
lämplig |
60 m/min |
M |
| Ti > 850 n/mm² |
lämplig |
45 m/min |
S |
| Stål < 1100 n/mm² |
lämplig |
90 m/min |
P |
| Stål < 65 hrc |
begränsat lämplig |
35 m/min |
H |
| Stål < 55 hrc |
lämplig |
45 m/min |
H |
| Stål < 60 hrc |
lämplig |
40 m/min |
H |
| Vått maximal |
lämplig |
|
|
| Luft |
lämplig |
|
|
Produktspecifikation
| Artikelnummer |
139527 |
| EAN |
4067263118060 |
