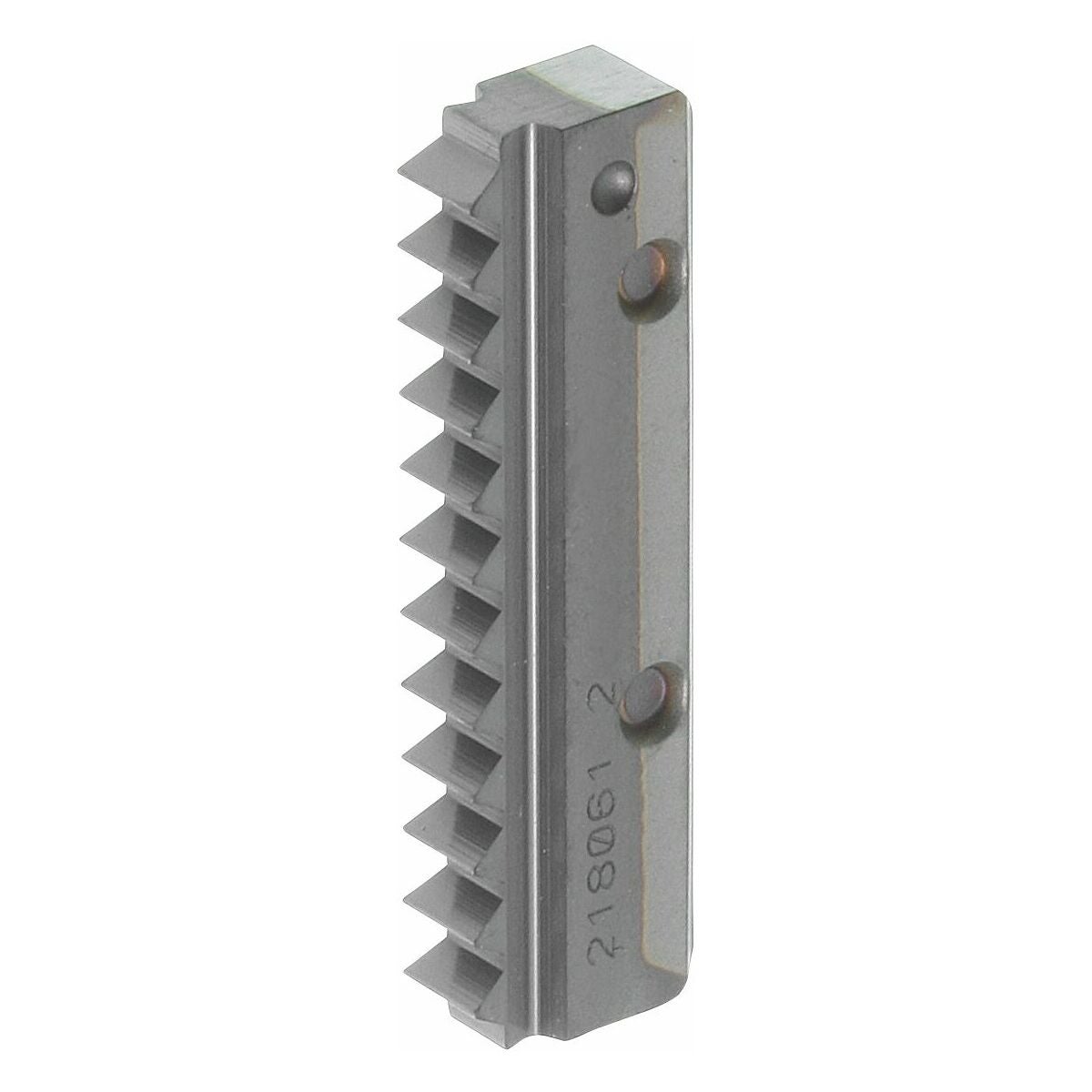

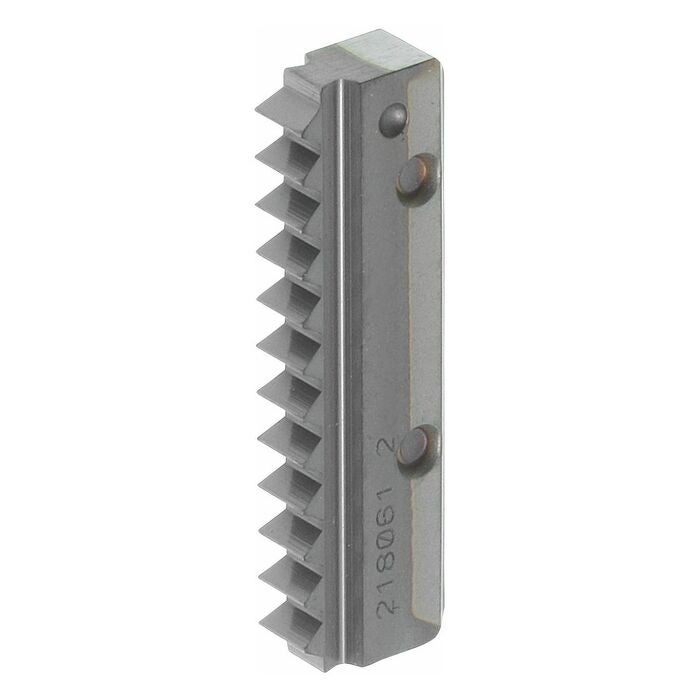

Produktbeskrivning
Utförande
Stabila frässkär för höga matningar och hög produktivitet.
Tvåskärigt
Användningsdata
För metriska, invändiga gängor 60° enligt DIN/ISO R 262 (DIN 13) toleransklass 6H.
Anmärkning
Var noga med att använda enhetlig sida av gängskären vid montering, annars blir gängan defekt! (Sidorna är utförda med resp. utan markering).
Teknisk data
| Kvalité/sort |
HB7735 |
| Vändskärsstorlek |
25 mm |
| Skärriktning |
höger och vänster |
| Gängtyp |
M; M-LH; MF; MF-LH |
| Flankvinkel |
60 grad |
| Produktslag |
Skärinsats för fräning |
| Skärmaterial |
VHM |
| Användning inomhus/utomhus |
Invändig |
| Gängstigning |
2 mm |
| Korrigeringsfaktor fz |
2.5 |
| Helprofil |
ja |
| Passar för gänga |
M16 |
| Beläggning |
TiAlN |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Cuzn |
mindre lämplig |
120 m/min |
N |
| Stål < 1400 n/mm² |
lämplig |
60 m/min |
P |
| Inox < 900 n/mm² |
lämplig |
80 m/min |
M |
| Stål < 500 n/mm² |
mindre lämplig |
120 m/min |
P |
| Inox > 900 n/mm² |
lämplig |
70 m/min |
M |
| Gg(g) |
lämplig |
70 m/min |
K |
| Stål < 750 n/mm² |
mindre lämplig |
110 m/min |
P |
| Stål < 1100 n/mm² |
lämplig |
80 m/min |
P |
| Stål < 900 n/mm² |
mindre lämplig |
100 m/min |
P |
| Stål < 55 hrc |
mindre lämplig |
25 m/min |
H |
| Stål < 60 hrc |
mindre lämplig |
20 m/min |
H |
| Vått maximal |
lämplig |
|
|
| Luft |
mindre lämplig |
|
|
| Vått minimal |
lämplig |
|
|
| Olja |
mindre lämplig |
|
|
| Torrt |
mindre lämplig |
|
|
Produktspecifikation
| Artikelnummer |
218061 |
| EAN |
4045197412614 |
