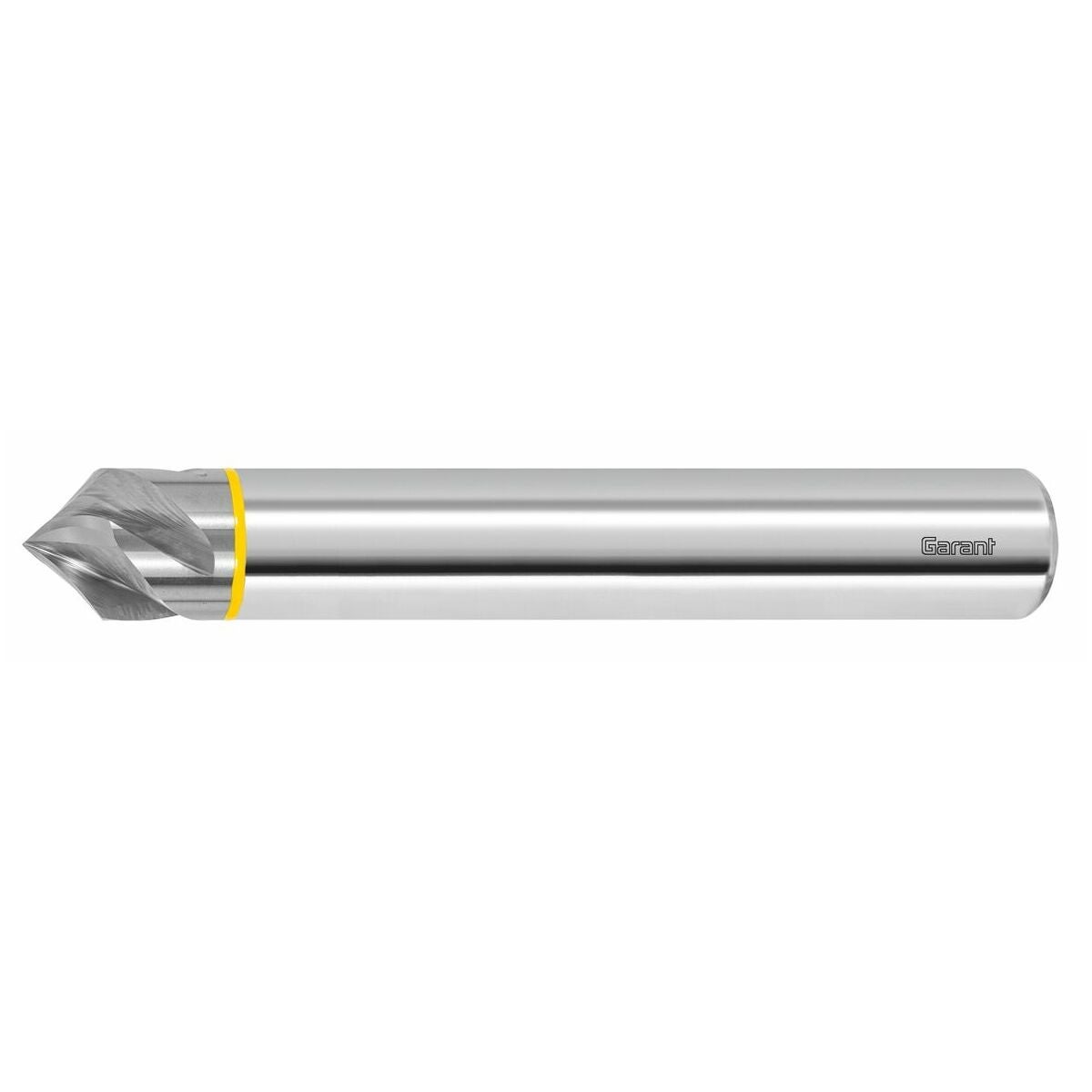

HM-avgradare spiraliserad 90° obelagd
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Avgradare med polerade spånutrymmen och skarpa eggar speciellt för aluminium- och plastbearbetning.
Tolerans: Mått S = ± 0,2 mm.
Spetsvinkel = ± 5 vinkelminuter.
Utomordentliga ytkvaliteter genom 35° spiralvinkel.
Användningsdata
Utomordentligt lämplig för fasning och avradning av arbetsstyckkanter samt för konturarbeten.
Teknisk data
| Spetsvinkel konisk försänkare | 90 grad |
|---|---|
| Matningsriktning | horisontell och sned |
| För material (färgring) | gul |
| Tolerans nom.-⌀ | h6 |
| Beläggning | obelagd |
| Invändig kylning | nej |
| Skafttolerans | h6 |
| Produktslag | Avgradare |
| Typ | N |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Spiralvinkel | 35 grad |
| Infästning | DIN 6535 HA med h6 |
| Skärdjup ap min | 0.01 mm |
| Fasfräsning | 45 grad |
| Mått s | 0.5 mm |
| Antal skär z | 3 |
| Diameter ⌀ | 0.8 mm |
| Fräsdjup ap max. | 0.4 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftdiameter ds | 3 mm |
| Totallängd l | 50 mm |
| Matning fz i kortspånande aluminium | 0.01 mm |
| Matning fziipmma akryl | 0.01 mm |
Användningsdata
N
400
N
440
N
480
N
150
N
300
N
160
N
130
N
210
N
150
N
150
N
150
N
160
N
200
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=208154 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 208154 |
|---|---|
| EAN | 4062406774738 |
