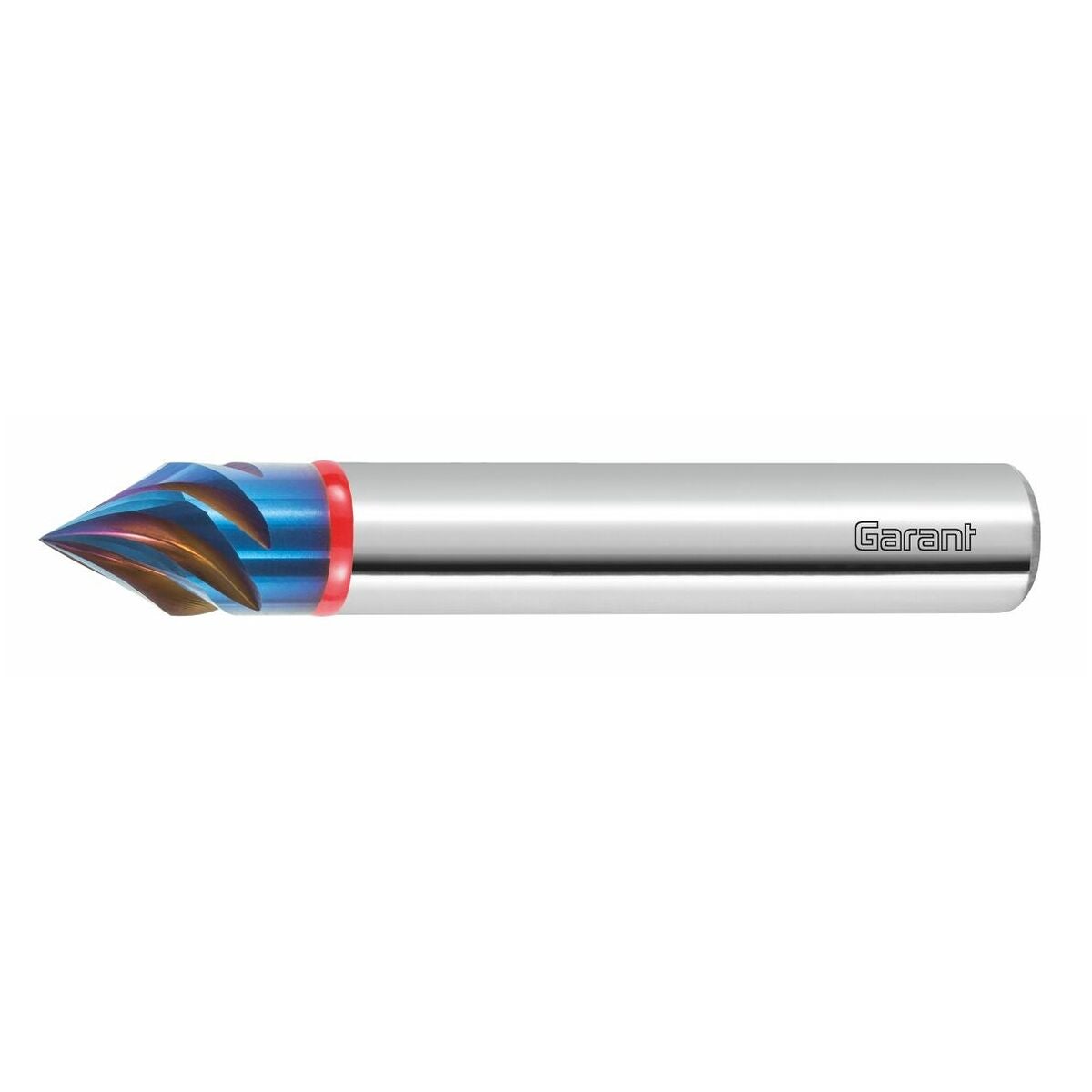

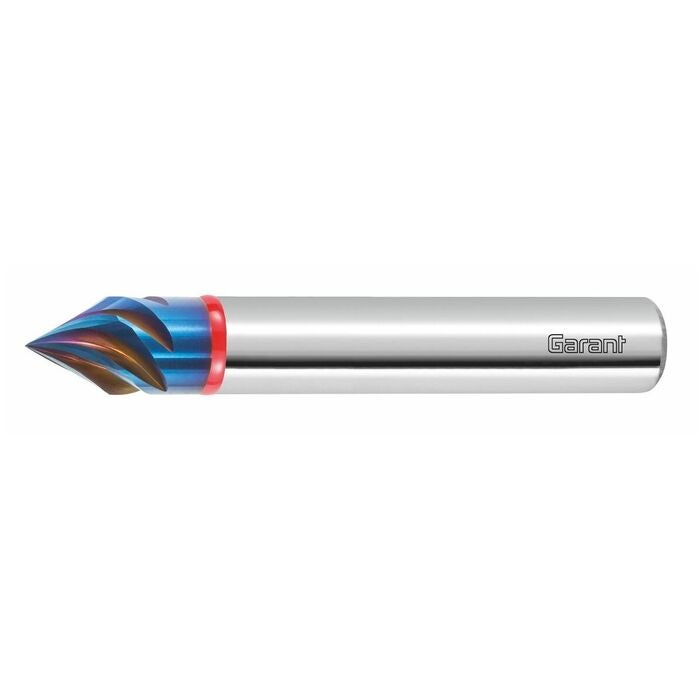

GARANT Diabolo HM-avgradare spiraliserad 60° TiAlN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Utomordentliga ytkvaliteter genom 35° spiralvinkel.
Tolerans: Mått S = ±0,2 mm. Spetsvinkel ± 5 vinkelminuter.
Avgradare utvecklad speciellt för hårdbearbetning. Den vidareutvecklade Diabolo-beläggningen möjliggör ännu längre användningstider och bättre ytkvaliteter.
Användningsdata
Mycket lämplig för avfasning och avgradning av kanter samt för konturarbeten.
Användningsdata
H
100
H
90
H
60
H
35
P
140
P
120

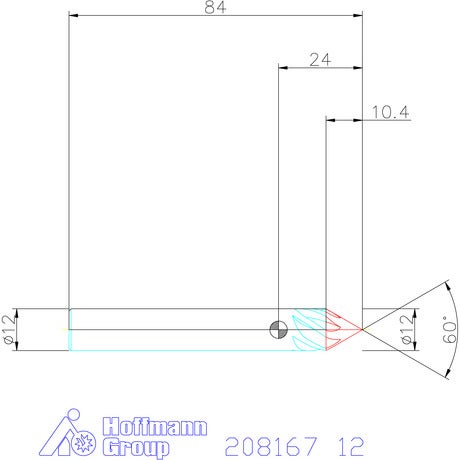

Teknisk data
| Spetsvinkel konisk försänkare | 60 grad |
|---|---|
| Matningsriktning | horisontell och sned |
| För material (färgring) | röd |
| Tolerans nom.-⌀ | h6 |
| Beläggning | TiAlN |
| Invändig kylning | nej |
| Skafttolerans | h6 |
| Produktslag | Avgradare |
| Typ | H |
| Skärmaterial | VHM |
| Norm | Verkstadsnorm |
| Spiralvinkel | 35 grad |
| Infästning | DIN 6535 HA med h6 |
| Hörnfasvinkel | 60 grad |
| Skärdjup ap min | 0.01 mm |
| Fasfräsning | 30 grad |

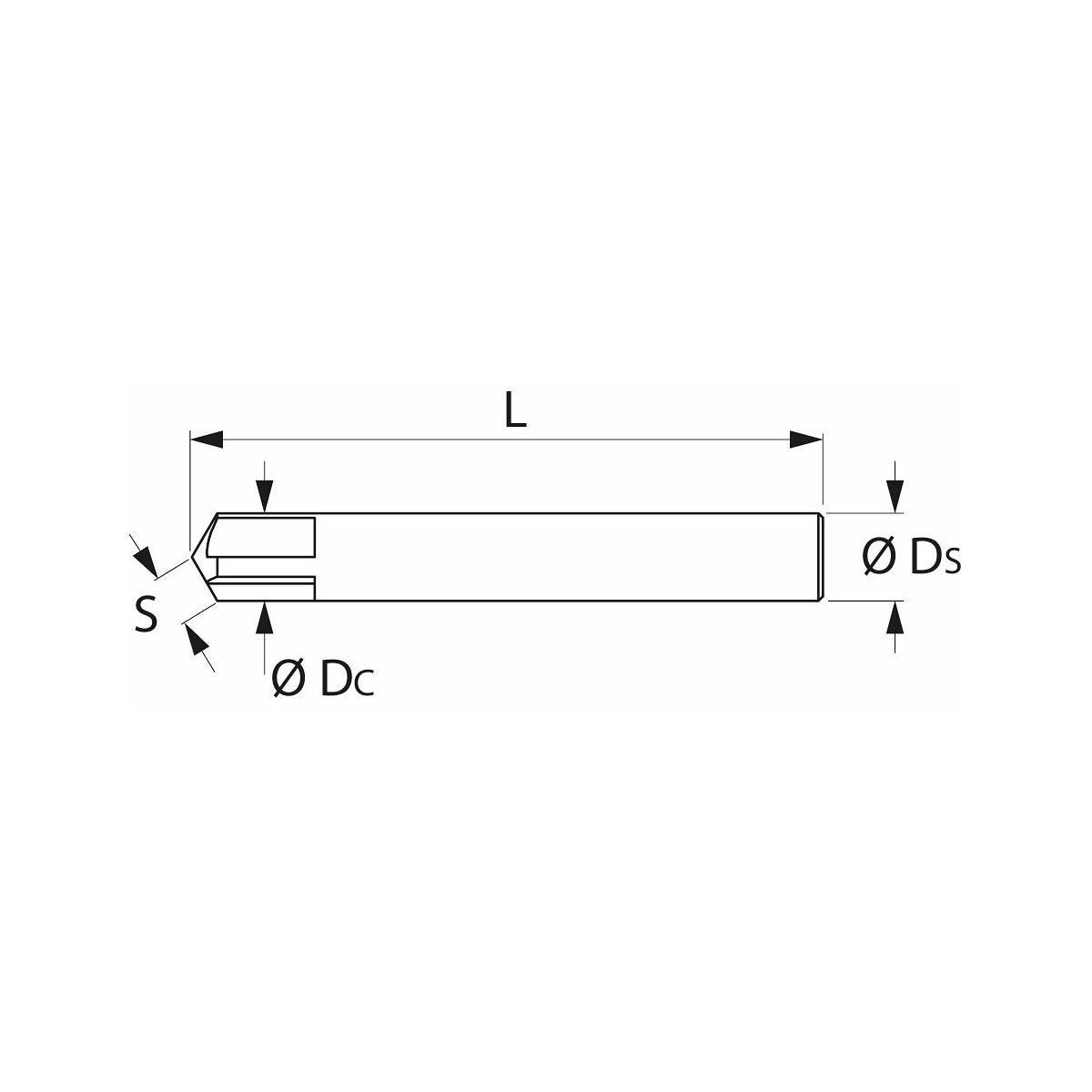

| Mått s | 11.9 mm |
| Antal skär z | 6 |
| Diameter ⌀ | 12 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftdiameter ds | 12 mm |
| Totallängd l | 83 mm |
| Maximalt sågdjup ap max vid valsfräsning | 10.2 mm |
| Serie | Diabolo |
| Matning fz i stål < 60 hrc | 0.055 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=208167 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 208167 |
|---|---|
| EAN | 4062406380458 |
