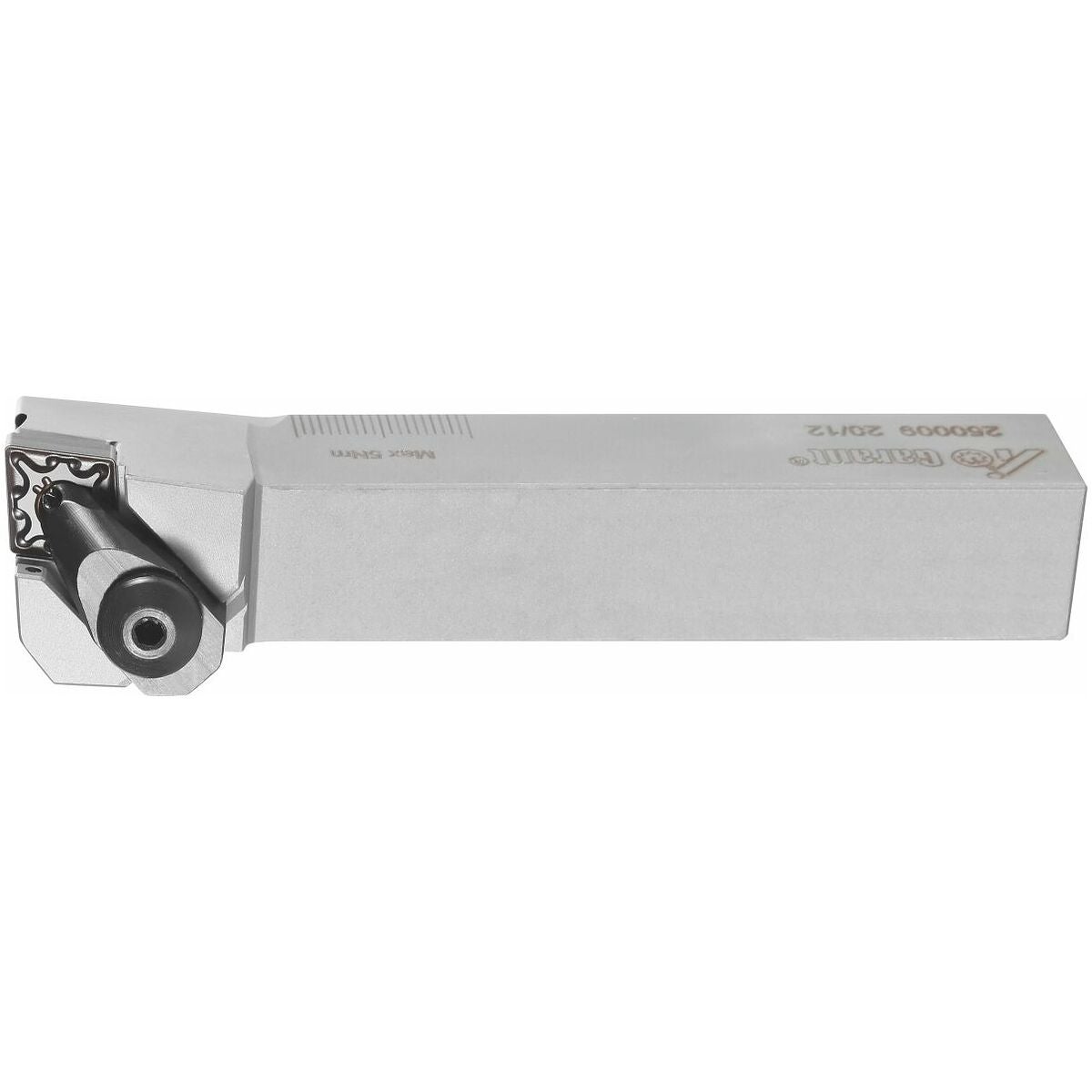

Eco-klämhållare Vänster
!
Produkten är inte längre en del av sortimentet. Se ersättningsalternativ nedan.
Produktbeskrivning
Utförande
Med invändig kylvätsketillförsel till eggen. Genom kylning via precisionsmunstycken minskas den termiska belastningen målinriktat och effektivt, eftersom kylmedelsstrålen hålls optimalt uppriktad mellan spån och skäregg. För högre produktivitet, längre användningstid och högre processäkerhet.
Med friytekylning.
Anmärkning
Kylvätsketillförsel bara möjlig i kombination med GARANT eco-System-hållare nr 319001 − 319886 eller vid skaftlängd < 125 mm även nr 317900.
Teknisk data
| Användning | Vänster |
|---|---|
| Inställningsvinkel κ | 95 grad |
| Skafttyp | QuickTurn skärhållare |

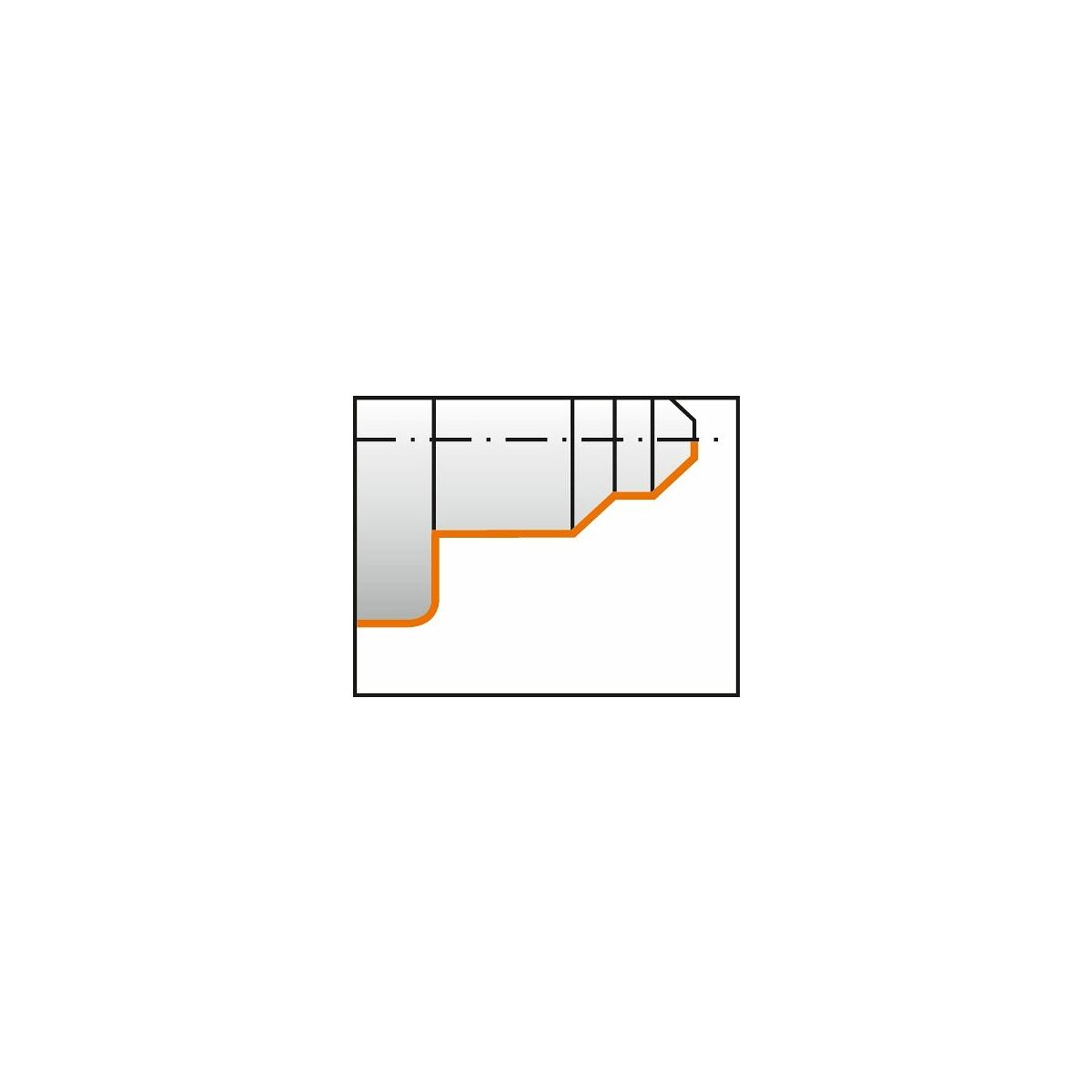

| Användning | Plansvarvning; Längdsvarvning utvändig |
| Produktslag | Skärhållare |
| Usp1 | DCLNL 95° |
| Usp2 | Höger |
| Invändig kylning | ja |
| Passande vändskär | CN.. 1204.. |
| Underläggsplatta | 259033 2 |
| Vändskärsstorlek | 12 mm |
| Iso-kod hållare | DCLNR/L 2525M12 |
| Skaftstorlek | 25 mm |

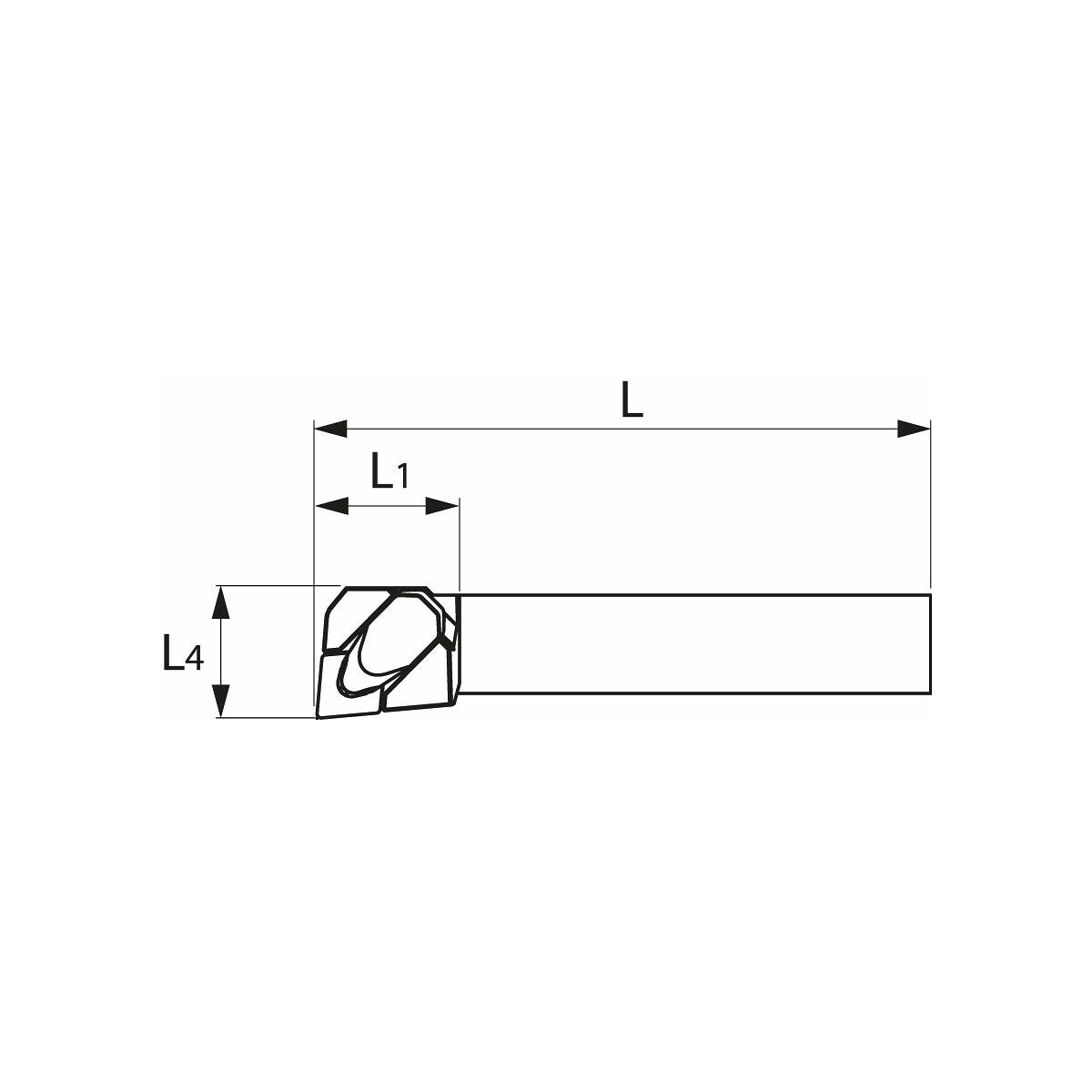

| Huvudängd l1 | 34 mm |
| Funktionsbredd l4 | 32 mm |
| Totallängd l | 150 mm |
| Vänster eller höger | Vänster |
| Norm | DIN ISO 5610 |
| Skruv för underläggsplatta | 259027 2 |
| Passande vändskär | CN.. 1204.. |
| Invändig | ja |
| Användning | Längdsvarvning utvändig; Plansvarvning |
| Användning | Vänster |
| Skaftutförande | QuickTurn skärhållare |
| Tilldelning skärhållare | Vänster |
| Skaftmått | 25 |
| Klamp, skruv, fjäder | 259036 8 |
| Serie | Eco |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=250009 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 250009 |
|---|---|
| EAN | 4045197808943 |
