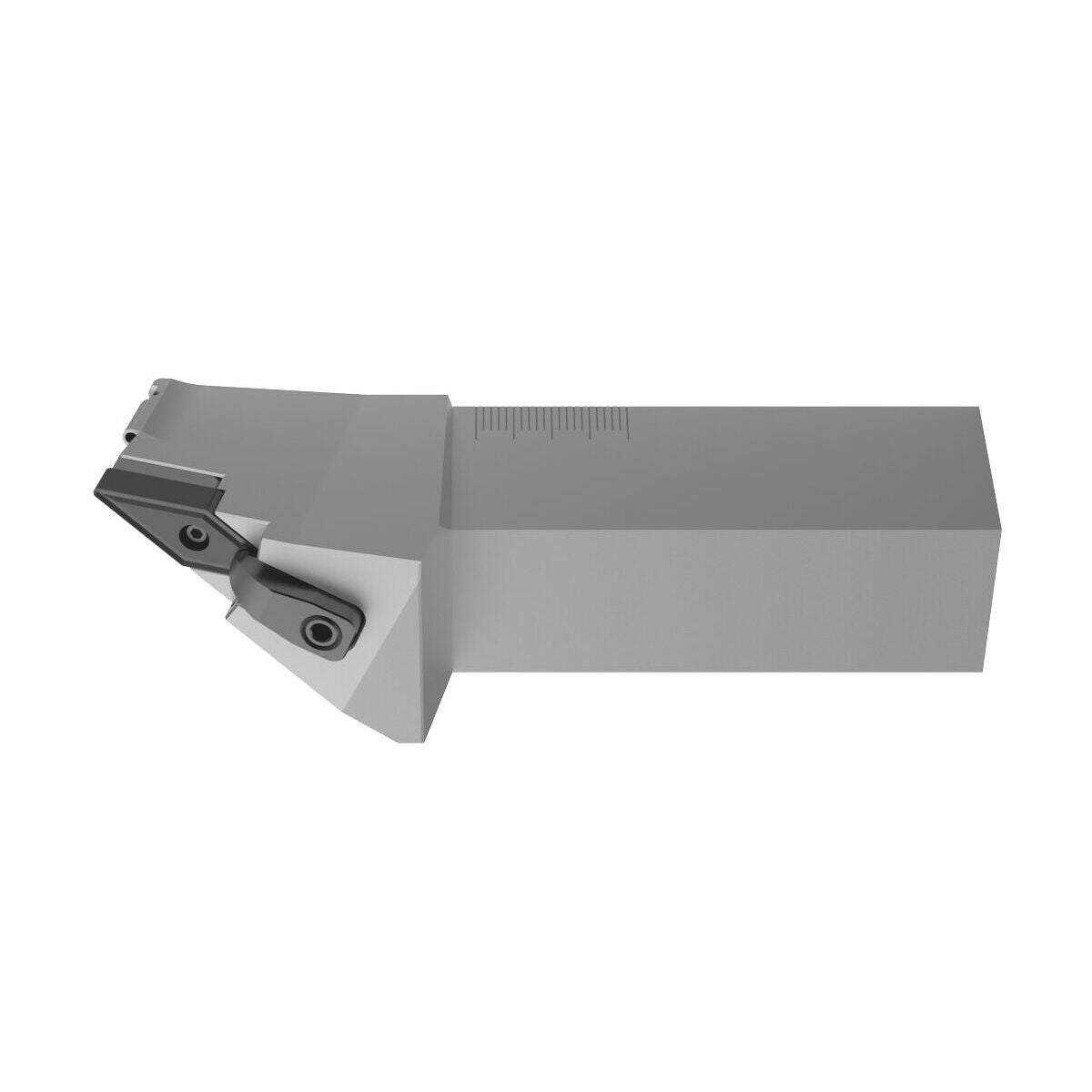

GARANT Master Eco svarvhållare kort Vänster
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Högeffektiv kylning direkt på eggen och extra friytkylning.
Anmärkning
Kylvätskeöverföring via avlångt hål på skaftets undersida i kombination med GARANT Master Eco fästen nr 319006−319136 resp. nr 317900 vid skaftlängd < 125 mm. Som tillval anslutningsmöjlighet via slangkoppling (G 1/8 tum) nr 269207 och 269208.
Teknisk data
| Användning | Vänster |
|---|---|
| Inställningsvinkel κ | 93 grad |
| Skafttyp | QuickTurn skärhållare |
| Användning | Längdsvarvning utvändig; Plansvarvning |
| Produktslag | QuickTurn skärhållare |
| Usp1 | MVJNL 93° |
| Usp2 | Vänster |
| Invändig kylning | ja |
| Passande vändskär | VN.. 1604.. |
| Underläggsplatta | 259033 10 |
| Vändskärsstorlek | 16 mm |

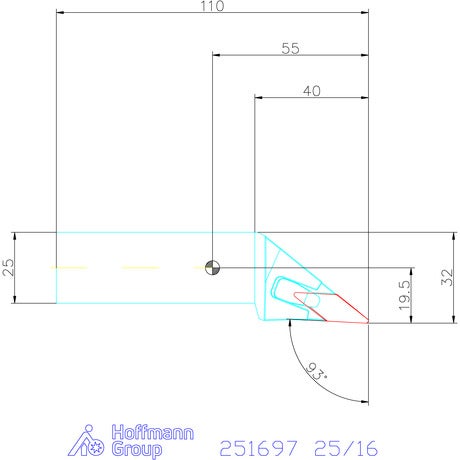

| Iso-kod hållare | MVJNR/L 2525X16 |
| Skaftstorlek | 25 mm |

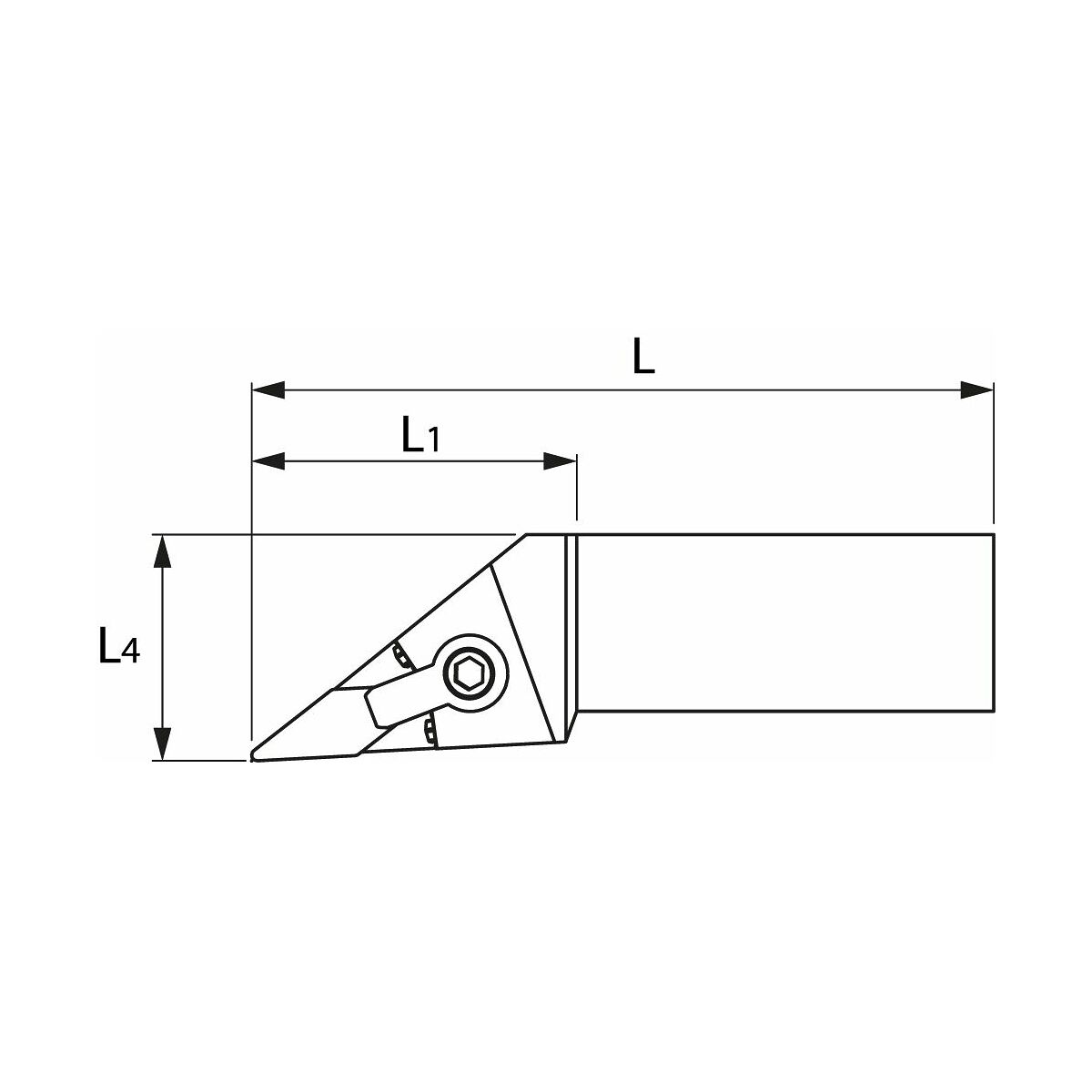

| Huvudängd l1 | 40 mm; 40 mm; 40 mm |
| Funktionsbredd l4 | 32 mm |
| Totallängd l | 110 mm |
| Vänster eller höger | Vänster |
| Norm | Verkstadsnorm; Verkstadsnorm; Verkstadsnorm |
| Norm | Verkstadsnorm; Verkstadsnorm; Verkstadsnorm |
| Skruv för underläggsplatta | 259027 7 |
| Spännjärn | 259038 19 |
| Skruv för fastspänningsanordning | 259021 7 |
| Serie | Master Eco |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=251697&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 251697 |
|---|---|
| EAN | 4062406734657 |
