Produktbeskrivning
Utförande

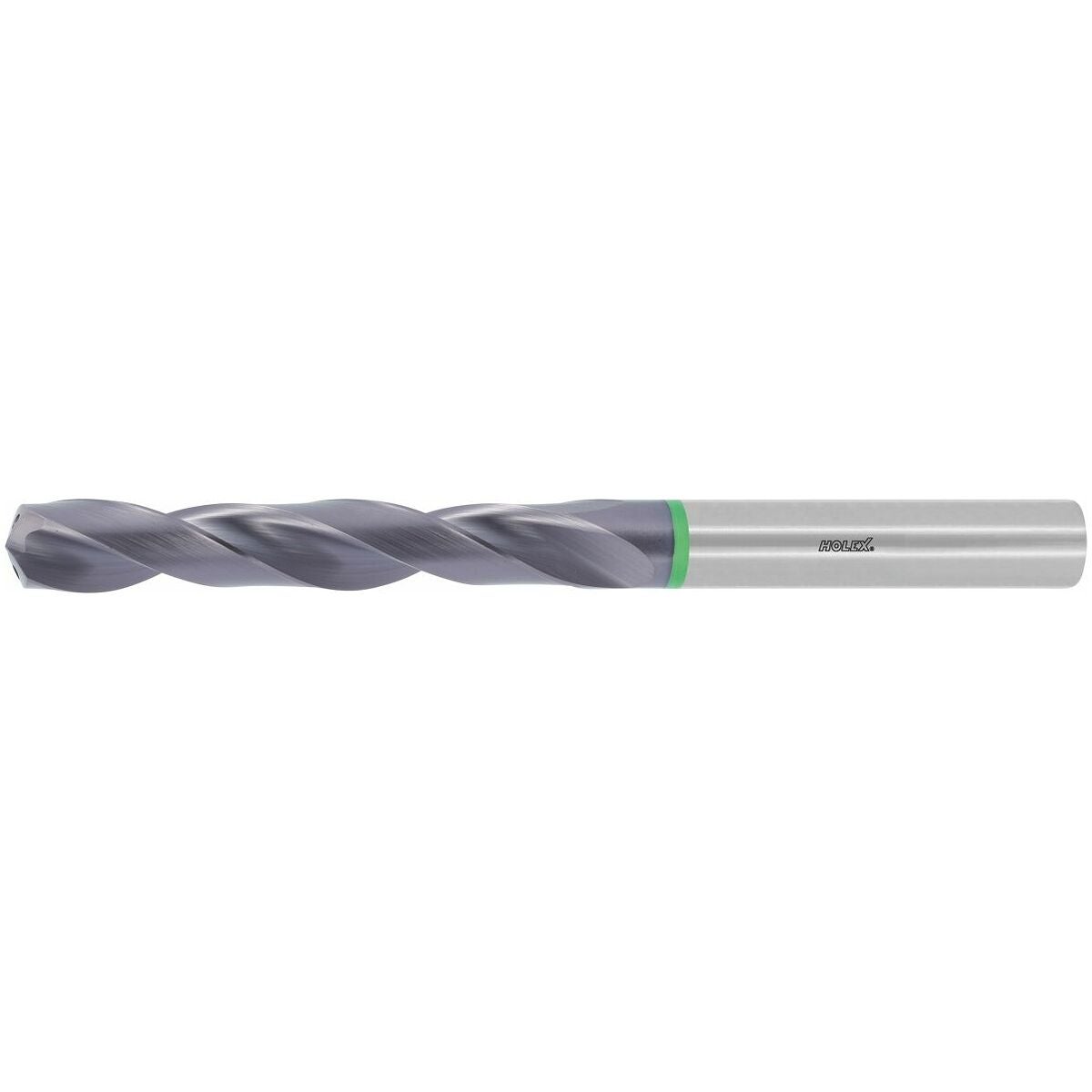

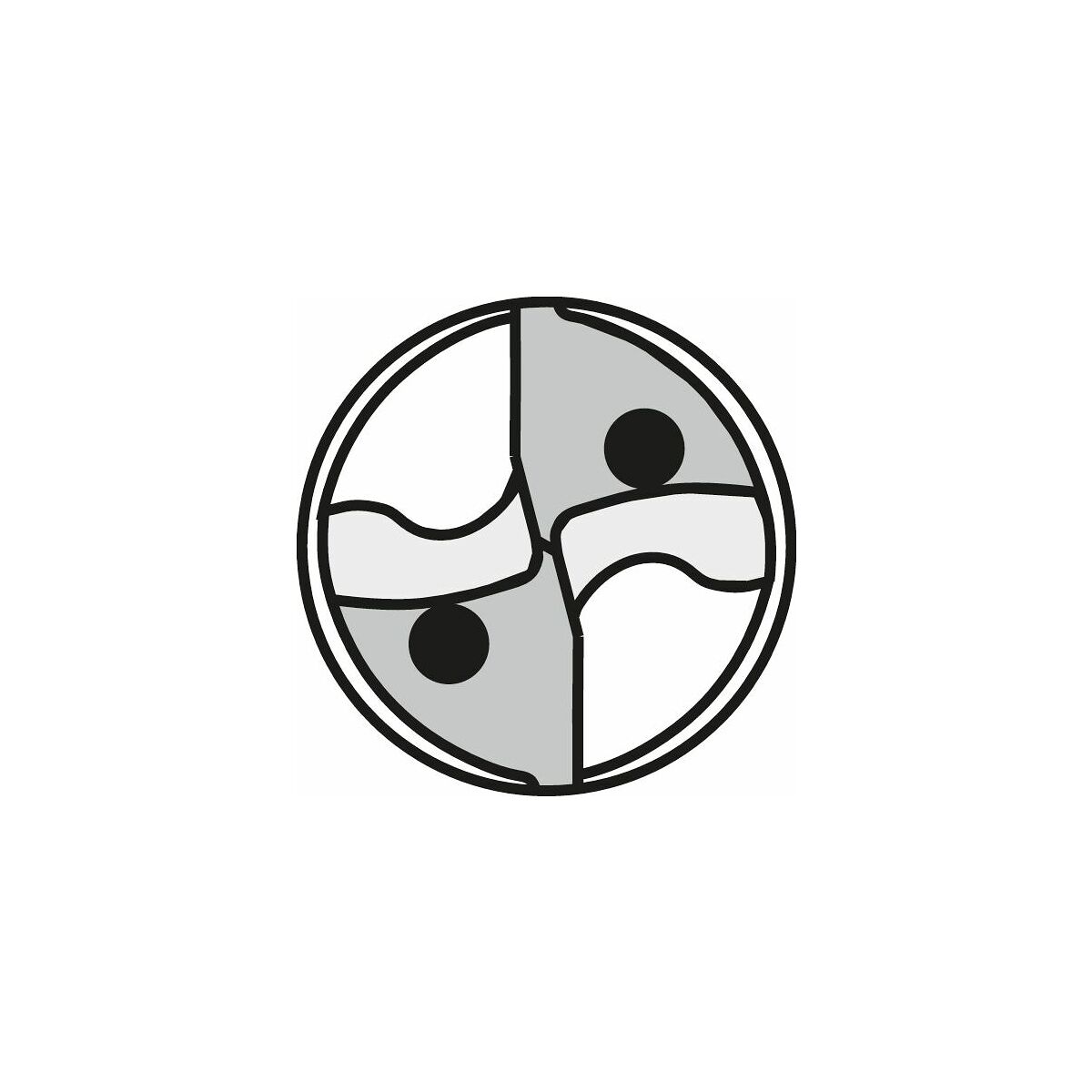

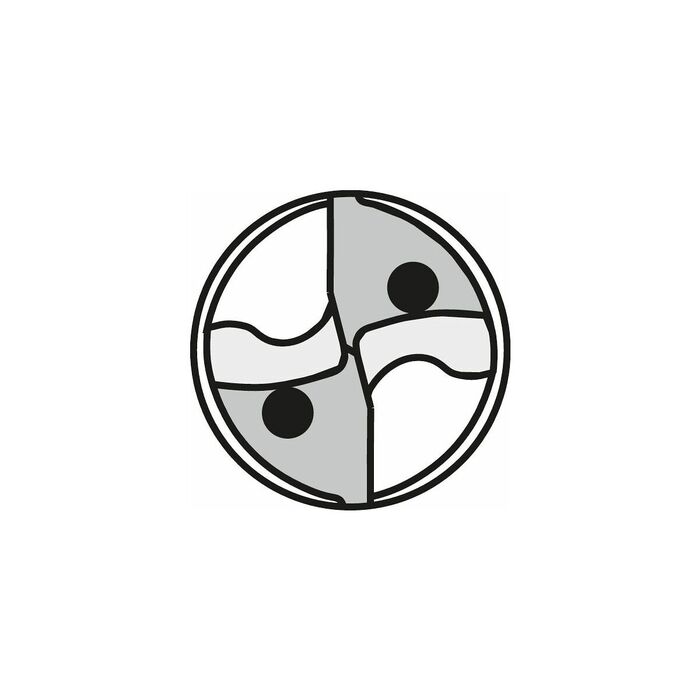

Raka huvudskär och en speciell spårprofil svarar för en god spånavgång. Den robusta skärgeometrin säkerställer processäker högkapacitetsborrning. Omfattande tillämpningsmöjligheter i stålmaterial genom en kombination av seg ultrafinkornhårdmetall och synnerligen slitstark beläggning.
Upp till ⌀ 1,9 med 4 slipade ytor, från ⌀ 2 med slipad konisk mantelyta.
Anmärkning
Spånspårlängd LC = L2 + 1,5 × DC.
Utförande HB och HE levereras till samma pris som HA.
Beställ form HB: med nr 122777.
Beställ form HE: med nr 122778.
Teknisk data
| För material (färgring) |
grön |
| Spetsvinkel |
140 grad |
| Beläggning |
TiAlN |
| Invändig kylning |
ja, med 25 bar |
| Produktslag |
Spiralborr |
| Skärmaterial |
VHM |
| Infästning |
DIN 6535 HA med h6 |
| Bearbetningsstrategi |
HPC |
| Längd xD |
6×D |
| Semi standard |
ja |
| Serie |
Pro Steel |
| Antal skär z |
2 |

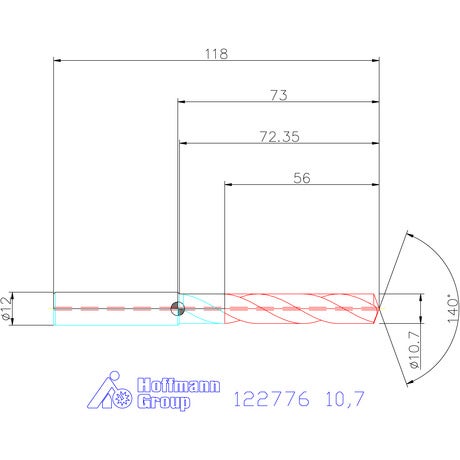

| Diameter ⌀ |
10.7 mm |
| Norm |
DIN 6537 L |
| Spännspårlängd lc |
71 mm |
| Tolerans nom.-⌀ |
h7 |
| Skaftdiameter ds |
12 mm |
| Totallängd l |
118 mm |
| Borrdjup |
55 mm |
| Matning f i stål < 900 n/mm2 |
0.22 mm/v |
| Norm |
DIN 6537 L; DIN 6537 L; DIN 6537 L |
Användningsdata
|
Lämplighet |
Vc |
ISO-Kod |
| Aluminium, plast |
mindre lämplig |
250 m/min |
N |
| Alu > 10% si |
mindre lämplig |
160 m/min |
N |
| Alu (kortspånig) |
mindre lämplig |
200 m/min |
N |
| Stål < 1400 n/mm² |
lämplig |
65 m/min |
P |
| Inox < 900 n/mm² |
lämplig |
35 m/min |
M |
| Stål < 500 n/mm² |
lämplig |
125 m/min |
P |
| Inox > 900 n/mm² |
mindre lämplig |
30 m/min |
M |
| Stål < 750 n/mm² |
lämplig |
115 m/min |
P |
| Stål < 1100 n/mm² |
lämplig |
90 m/min |
P |
| Stål < 900 n/mm² |
lämplig |
95 m/min |
P |
| Gg |
lämplig |
100 m/min |
K |
| Ggg |
lämplig |
65 m/min |
K |
| Vått maximal |
lämplig |
|
|
| Uni |
lämplig |
|
|
| Vått minimal |
lämplig |
|
|
Produktspecifikation
| Artikelnummer |
G12277610,7 |
| EAN |
4045197827883 |
