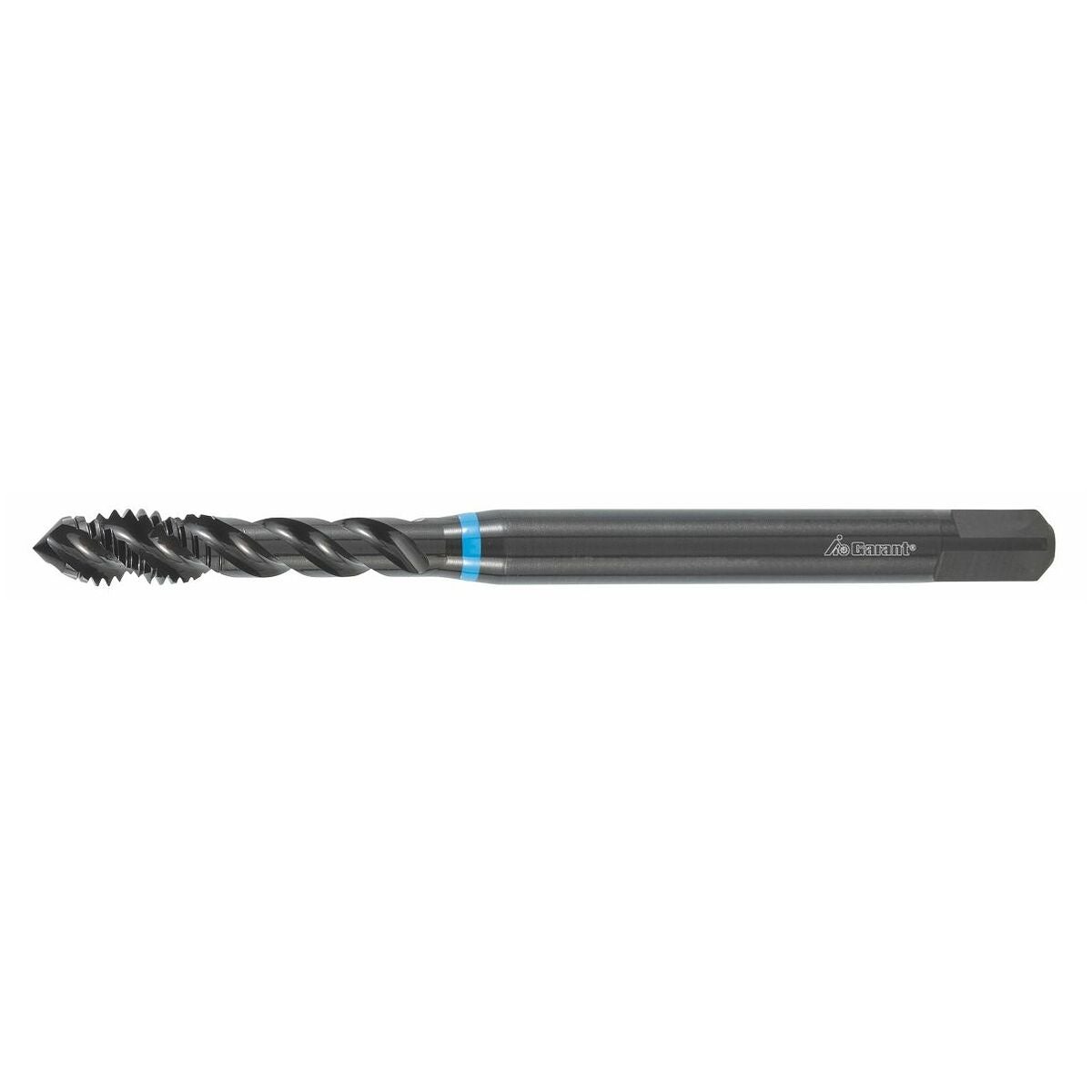

Maskin-gängtapp koniskt avbackad ånganlöpt
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Med konisk avbackning bakåt.
Speciellt för djupt liggande bottenhålsgängor och spån som ligger kvar i gängtappens spår.
Utförande
HSS-E
Teknisk data
| Produktslag | Gängtapp |
|---|---|
| För material (färgring) | blå |
| Beläggning | ånganlöpt |
| Invändig kylning | nej |
| Infästning | Cylindriskt skaft med h9 |
| Användning vid håltyp | Bottenhål |
| Skärriktning | Höger |
| Gängnorm | DIN 13 |
| Flankvinkel | 60 grad |
| Äntringsfas | C - 3 |
| Typ av gängverktyg | Maskingängtapp för dynamisk bearbetning |
| Spiralvinkel | 40 grad |
| Gäng-⌀ | 3 mm |
| Kärnhåls-⌀ | 2.5 mm |
| Gängtyp | M |
| Gängstigning | 0.5 mm |
| Norm | DIN 371 |
| Antal skär z | 3 |
| Antal spånspår | 3 |
| Skärfasvinkel | 15 grad |

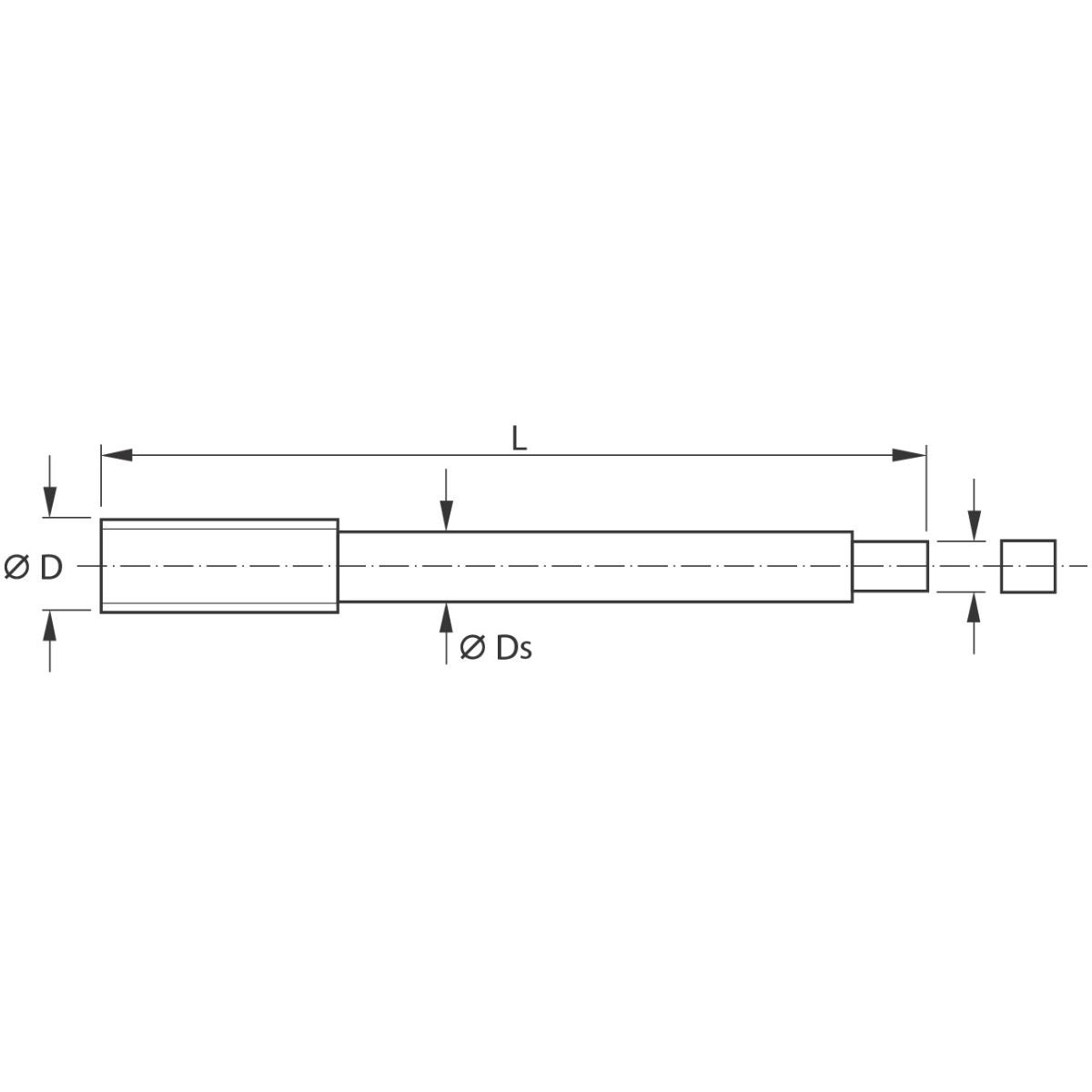

| Skaftdiameter ds | 3.5 mm |
| Skaftfyrkant □ | 2.7 mm |

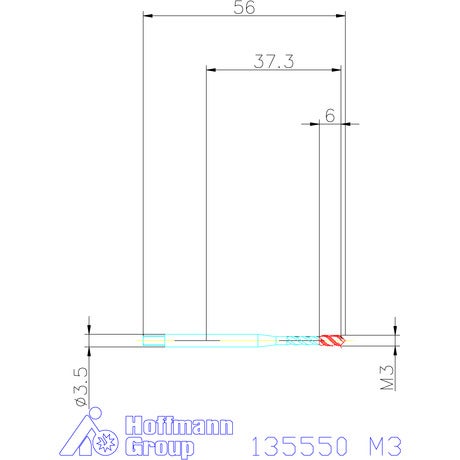

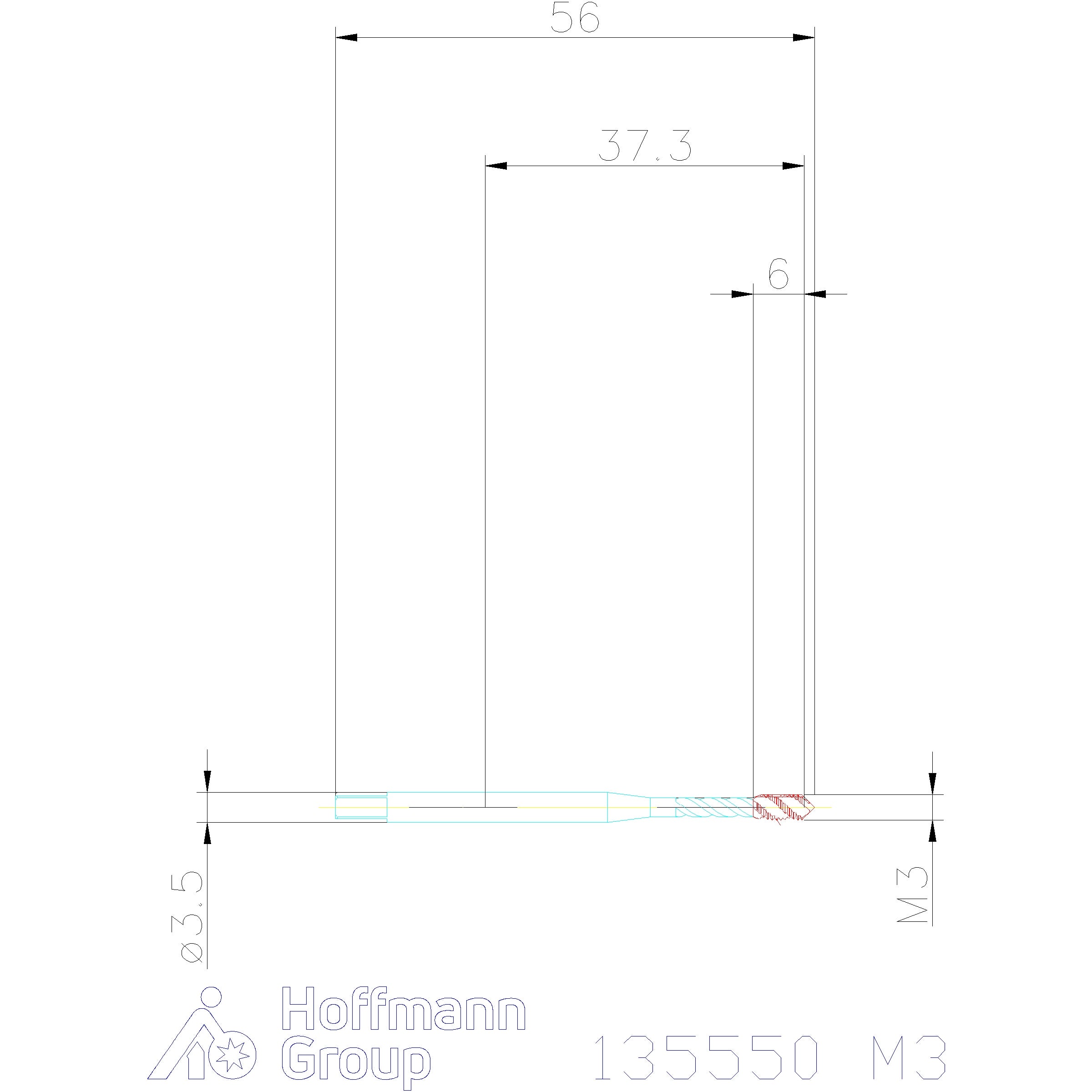

| Totallängd l | 56 mm |
| Toleransklass | ISO 2 6H; ISO 2 6H; ISO 2 6H |
| Gängdjup | 6 mm |
| Gängstorlek | M3 |
| Skärmaterial | HSS E |
Användningsdata
N
13
P
15
P
15
P
15
M
6
N
13
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=135550 |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 135550 |
|---|---|
| EAN | 4045197076946 |
