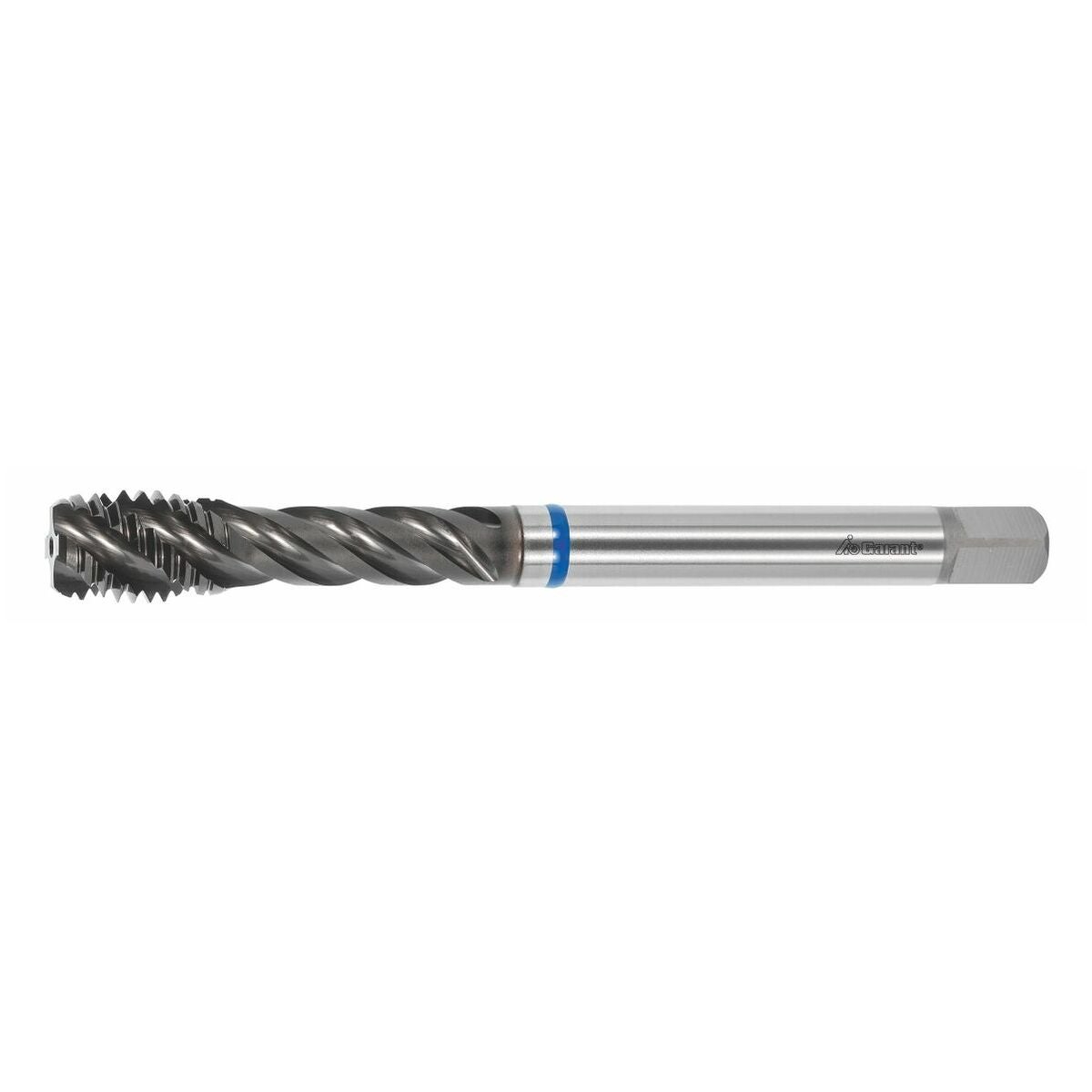

GARANT Master Tap INOX maskingängtapp HSSE-PM form C 6HX TiAlN
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Kraftfull gängtapp, speciellt utvecklad för processäker användning i rostfria och syrafasta stål samt duplexmaterial.
45°-spiraliseringen av spännspåren underlättar spånbildningen speciellt i duktila austenitiska CrNi-stål.
- HSS-E-PM skärmaterial för högsta möjliga slitstyrka
- TiALN-Multilayer beläggning av senaste generation
- Parametriserad spånrumsgeometri för optimal spånbildning och vridstyvhet
Användningsdata
N
28
P
23
P
23
P
12
M
11
M
9

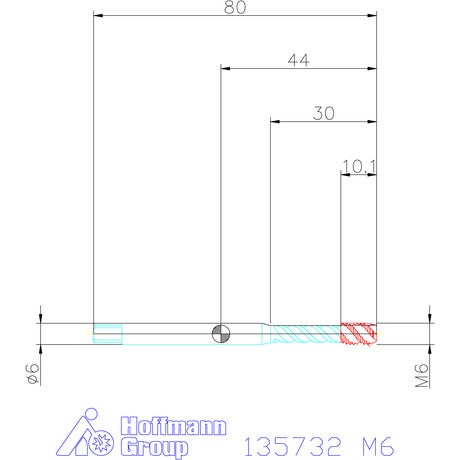

Teknisk data
| Produktslag | Gängtapp |
|---|---|
| För material (färgring) | blå |
| Beläggning | TiAlN |
| Invändig kylning | nej |
| Infästning | Cylindriskt skaft med h9 |
| Användning vid håltyp | Bottenhål |
| Skärriktning | Höger |
| Gängnorm | DIN 13 |
| Flankvinkel | 60 grad |
| Äntringsfas | C - 3 |
| Typ av gängverktyg | Maskingängtapp för dynamisk bearbetning |
| Spiralvinkel | 45 grad |
| Serie | Master Tap |
| Gäng-⌀ | 6 mm |
| Kärnhåls-⌀ | 5 mm |
| Gängtyp | M |
| Gängstigning | 1 mm |
| Norm | DIN 371 |
| Antal skär z | 3 |
| Antal spånspår | 3 |
| Skärfasvinkel | 15 grad |
| Skaftdiameter ds | 6 mm |
| Skaftfyrkant □ | 4.9 mm |
| Totallängd l | 80 mm |
| Toleransklass | ISO 2X 6HX; ISO 2X 6HX; ISO 2X 6HX |
| Gängdjup | 15 mm |
| Gängstorlek | M6 |
| Skärmaterial | HSS E PM |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=135732&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 135732 |
|---|---|
| EAN | 4062406081416 |
