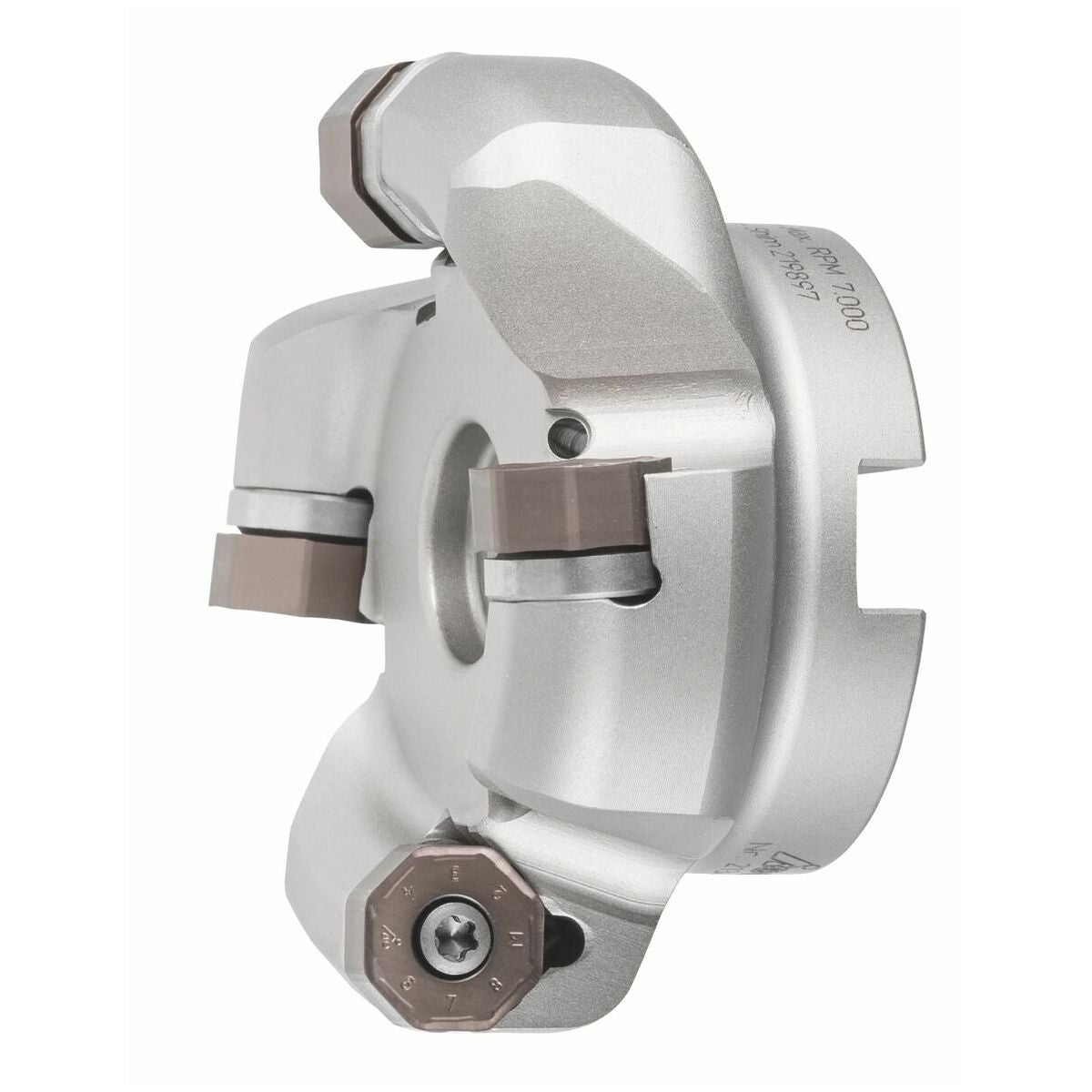

TwinCut planfräs 45° stor delning med hål
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Från ⌀ 160 mm för fästen enligt DIN 2079 med 4 extra fästhål och utan invändig kylning.
Användningsdata
Med dubbelsidiga, 8-skäriga vändskär (ON.U) eller 4-skäriga vändskär (SN.U).
Reservdel
Underläggsplattskruv nr 219899. Underläggsplatta nr 219897 (kan användas för båda vändskärstyperna).
Anmärkning
ON.U och SN.U får inte blandas.
GARANT momentmejsel TQ nr 211750 strl. 3,8 används med klinga nr 674252 strl. 15IP.
Teknisk data
| Skaftutförande | med hål |
|---|---|
| Produktslag | Planfräs |
| Invändig kylning | ja |
| Skärdelning | Oregelbunden |
| Verktygsbyte | PowerCard |
| Inställningsvinkel κ | 45 grad |
| Passande vändskär | SN.U; ON.U |
| Fästhåls⌀ | 22 mm |
| Diameter ⌀ | 63 mm |
| Antal skär z | 4 |
| Utkragningslängd l1 | 38.3 mm |
| Spännskruv för underläggsplatta | 219899 |
| Underläggsplatta | 219897 |
| Skruvsats förvändskär | 219898 (15IP; 3,8 Nm) |
| Serie | TwinCut |
| Total längd ltot för sn.u-platter | 40 mm |
| Max. utvändig diameter dmax för on.u-platter | 74.8 mm |
| Max. utvändig diameter dmax för sn.u-platter | 78.2 mm |
| Total längd ltot för on.u-platter | 38.3 mm |
| Serie | TwinCut |
| Antal skär z | 4 |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=213410&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 213410 |
|---|---|
| EAN | 4045197605436 |
