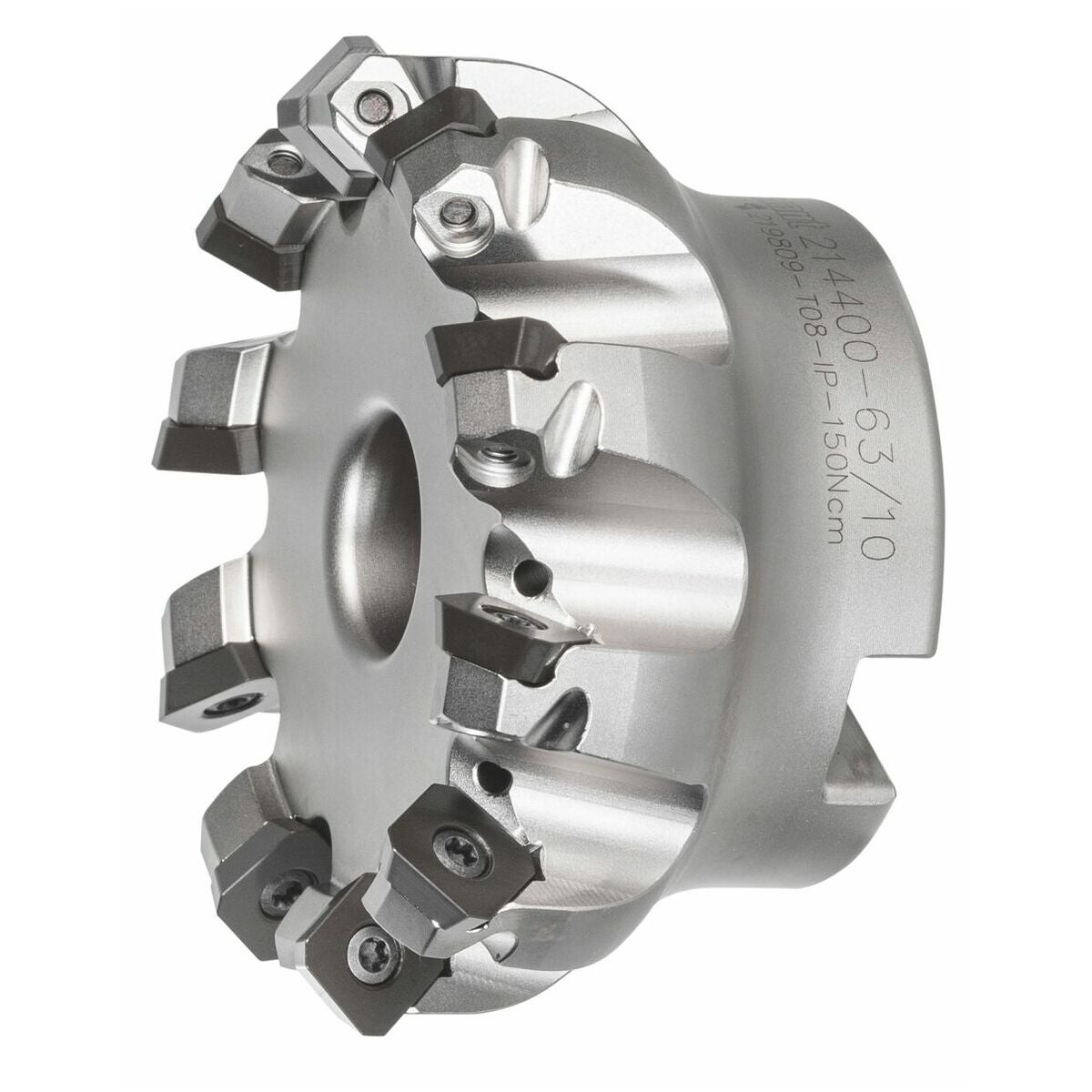

Planfräs 45° med hål
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande
Stort antal skär för maximal produktivitet. Positiv spånvinkel för lättskärande geometri och lågt effektbehov.
Fördel
Maximal produktivitet tack vare:
- Maximal skärhastighet.
- Maximala matningar.
- Korta bearbetningstider.
Anmärkning
GARANT momentskruvmejsel TQ nr Använd med 211750 strl. 1,5 med klinga nr 674252 strl. 8IP.

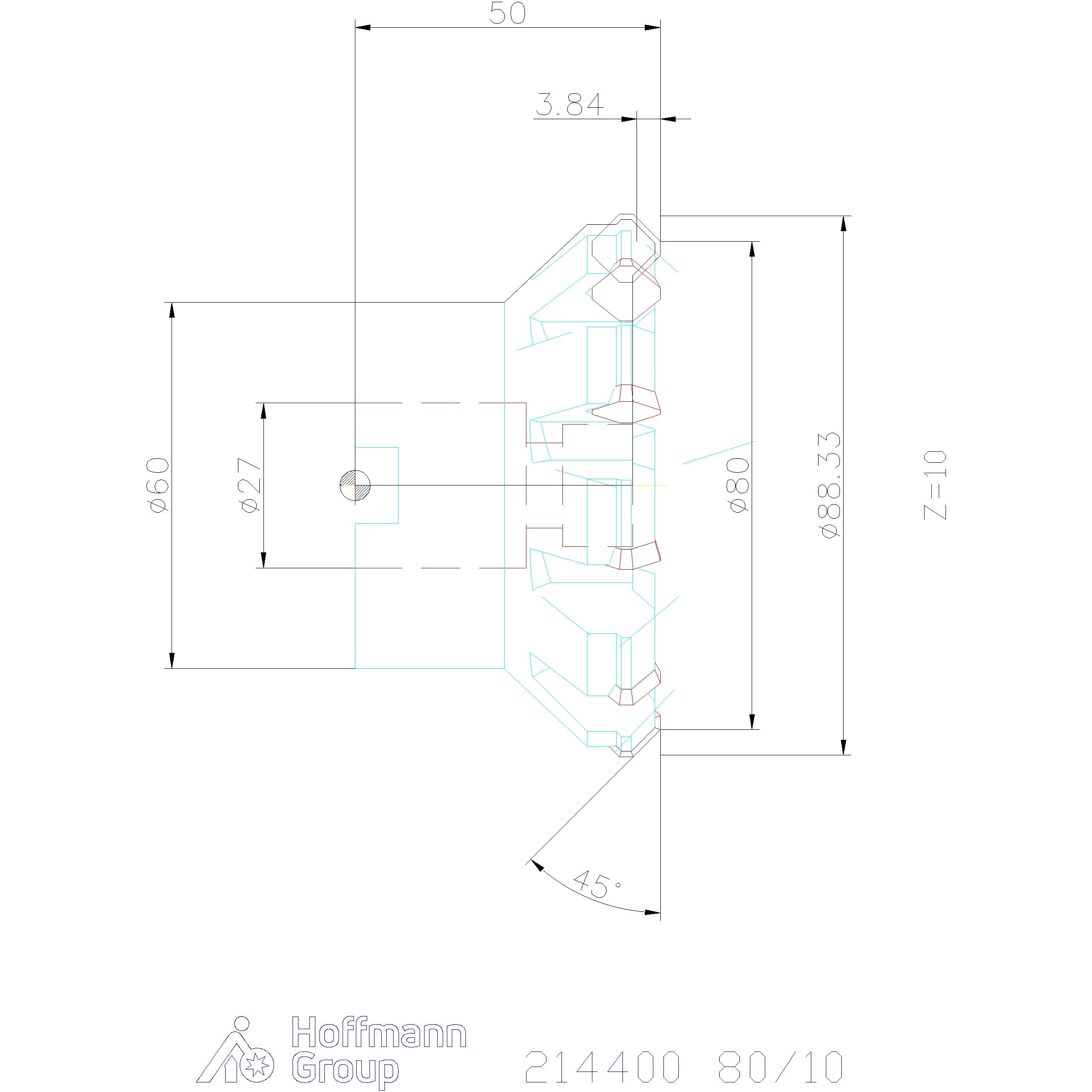

Teknisk data
| Skaftutförande | med hål |
|---|---|
| Produktslag | Planfräs |
| Usp1 | 45° med borrhål |
| Invändig kylning | ja |
| Fräsanvändning | Cirkulärfräsning; Ramping |
| Verktygsbyte | PowerCard |
| Inställningsvinkel κ | 45 grad |
| Totallängd ltot | 50 mm |
| Passande vändskär | SD.. 0903; SD.. 0903; SD.. 0903 |
| Fästhåls⌀ | 27 mm |
| Max. utvändig diameter dmax | 88.2 mm |
| Diameter ⌀ | 80 mm |
| Antal skär z | 10 |
| Utkragningslängd l1 | 50 mm |
| Skruvsats förvändskär | 219809 (8IP; 1,5 Nm) |
| ⌀ d3 | 88 mm |
| Spiralfräsning ⌀ dmax | 174 mm |
| Spiralfräsning ⌀ dmin | 168 mm |
| Rampningsvinkel αmax | 0.37 mm |
| Rampningslängd l för αmax | 77.5 mm |
| Axiellt spånvinkelverktyg | 6 grad |
| Fz helix | 0.7 |
| Största matning vändskärsplatta seks | 0.5 mm |
| Spiralfräsning ap | 1.5 mm |
| Antal skär z | 10 |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=214400&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 214400 |
|---|---|
| EAN | 4045197131805 |
