PCD planfräsar med hål PKD
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande

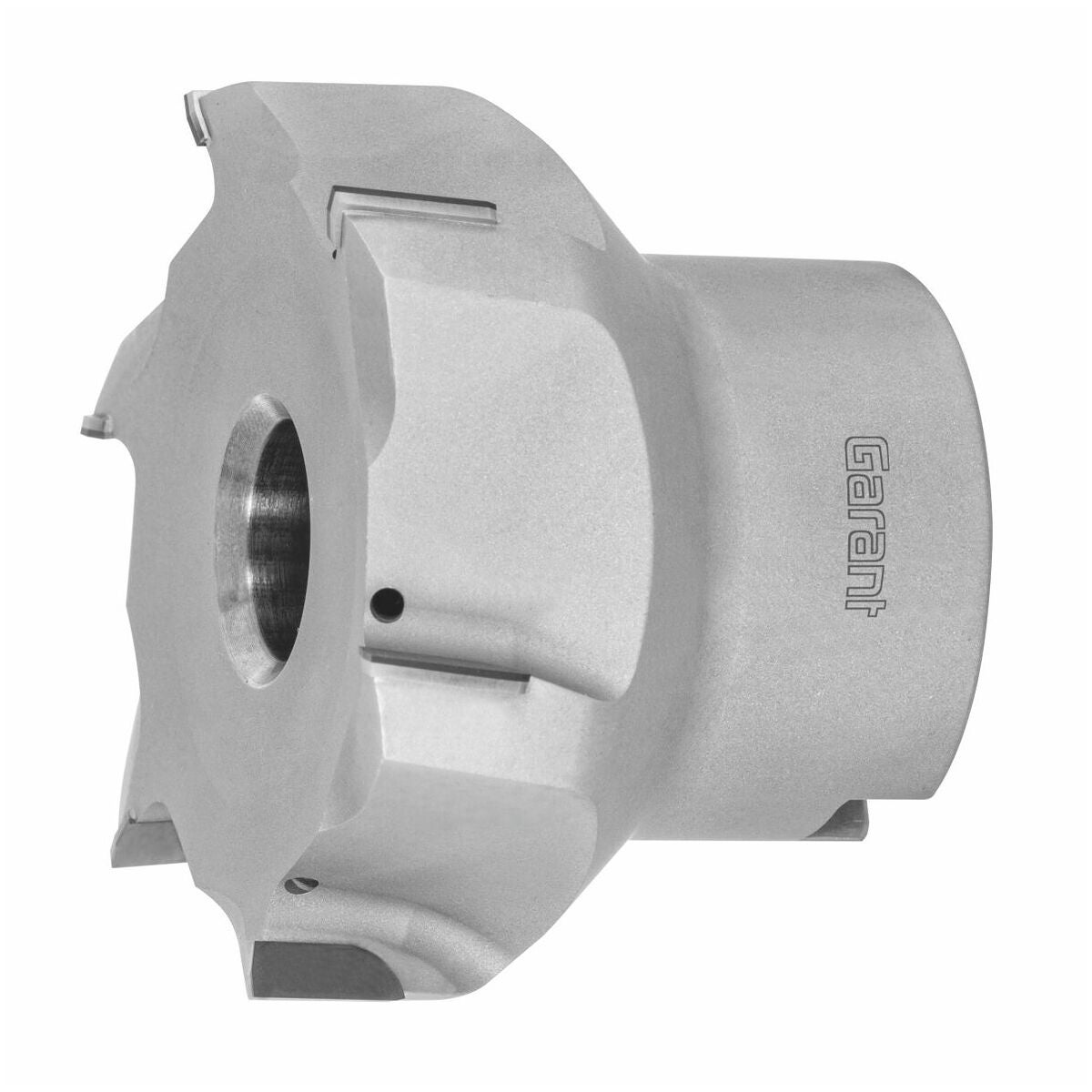

Högkapacitets PCD-planfräsar för gro- och finbearbetningar. Väl tilltaget spånutrymme för säker spåntransport. Kylning direkt på skäreggen. Axelvinkel 6° positiv.
Leveransinnehåll
Speciell fästskruv för optimal kylvätsketillförsel.
Anmärkning
Passande påsticksdornar finns under fliken Spännutrustning, t.ex. nr 306530 22. PKD-planfräs med skärradie 0,1 mm–1,5 mm finns på begäran.
Användningsdata
N
2000
N
2000
N
2000
N
2000
N
2000
N
6000
N
2000
N
2000
N
2000
N
2000
N
2000
N
2000
N
2000
N
2000
N
6000
N
6000
N
2000
Teknisk data
| Bearbetningsstrategi | HPC |
|---|---|
| Produktslag | Planfräsar |
| Invändig kylning | ja |
| Norm | Verkstadsnorm |
| Ingreppsbredd ae vid fräsoperation | 0,3×D vid valsfräsning |
| Matningsriktning | horisontell, sned och vertikal |
| Hörnfasvinkel | 45 grad |
| Anliggningsvinkel | 90 grad |
| Tolerans nom.-⌀ | ±0,02 |
| Beläggning | PKD |
| Typ | N |
| Skärmaterial | PKD |

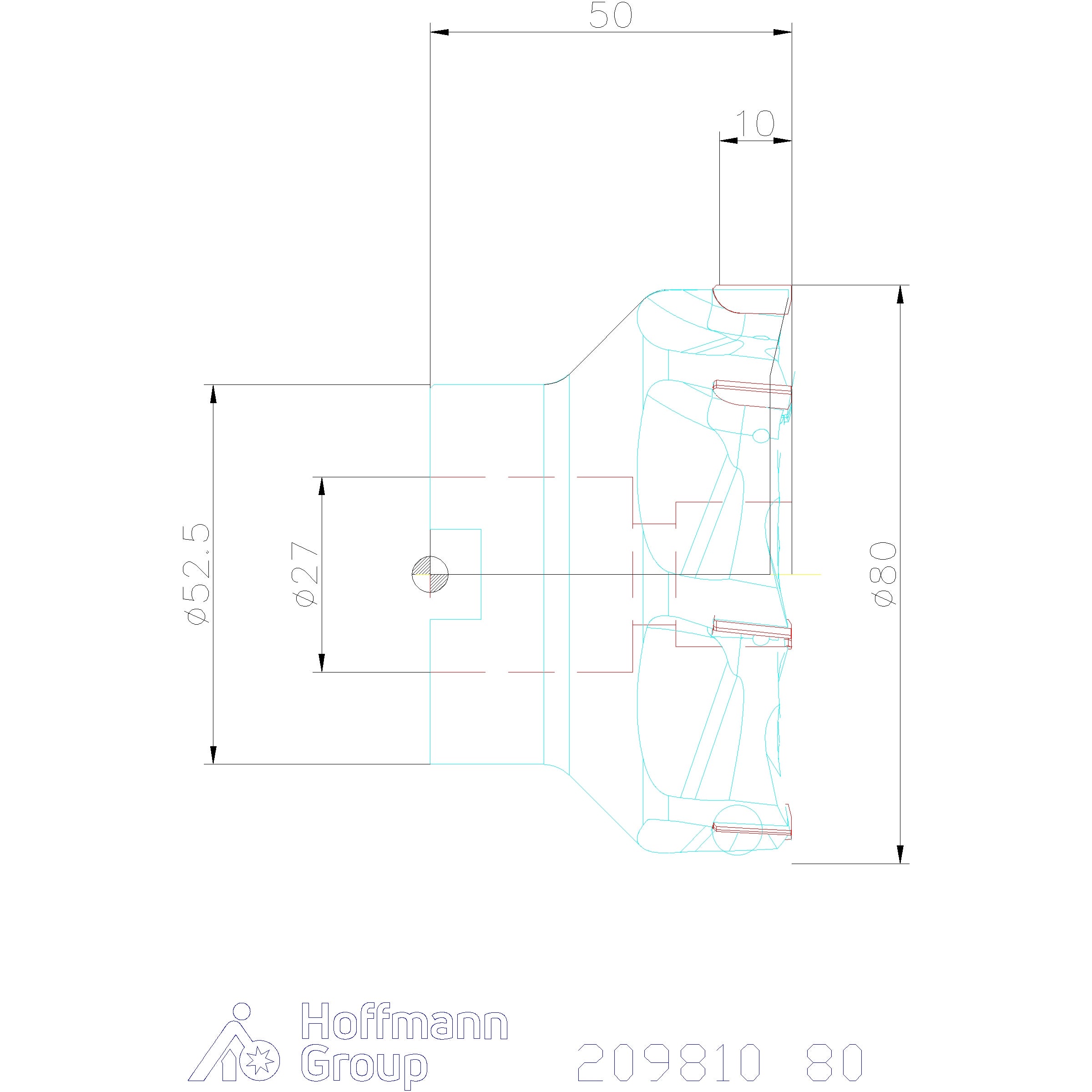

| Diameter ⌀ | 80 mm |
| ⌀ d3 | 50 mm |
| Rampningsvinkel αmax | 0.5 grad |
| Axiellt spånvinkelverktyg | 6 |
| Största matning vändskärsplatta seks | 10 mm |
| Skärdjup ap min | 0.01 mm |
| Matning fz för spårfräsning i aluminiumgjutgods | 0.2 mm |
| Hål-⌀ | 27 |
| Antal skär z | 7 |
| Fräsdjup ap max. | 10 mm |
| Korrigeringsfaktor fz | 1.25 |
| Skaftutförande | med hål |
| Totallängd l | 50 mm |
| Fasbredd 45° | 0.1 mm |
| Maximalt sågdjup ap max vid valsfräsning | 10 mm |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=209810&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | 209810 |
|---|---|
| EAN | 4069515014878 |
