TDKT 150516-PDR UNI
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande

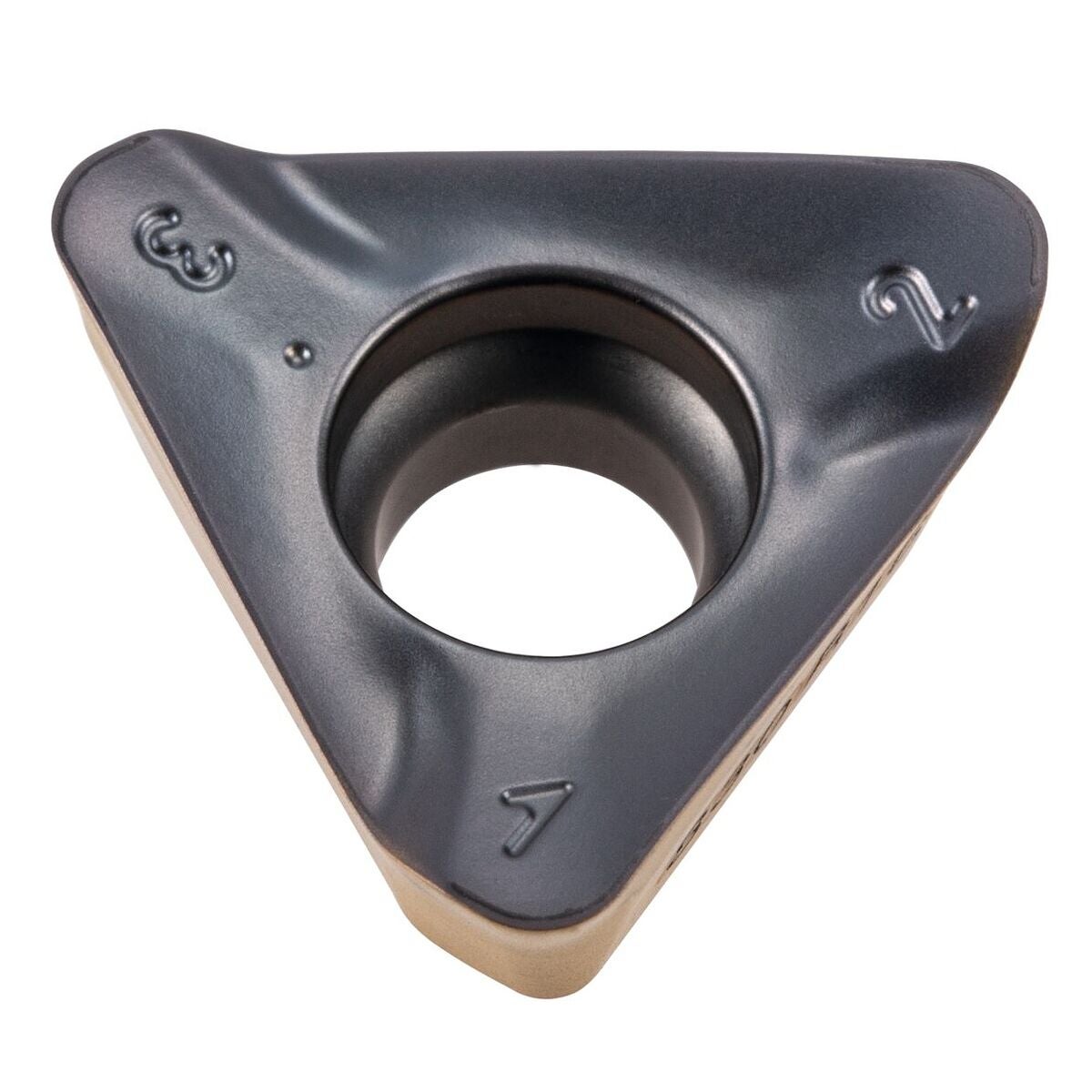

Trigon vändskär med 3 spiralformade skär. Axiellt och radiellt positiv skärutformning. För effektiv och exakt bearbetning av 90° kanter.
Anmärkning
Användningsriktvärden för ae = 0,3...1 × D / ap max = 13,0 mm.
Minsta orderkvantitet motsvarar en förpackningsenhet (VPE) eller en multipel av den.
Användningsdata
P
220
P
200
P
170
P
150
M
110
M
90
Teknisk data
| Produktslag | Vändskär för fräsning |
|---|---|
| Skärmaterial | HM |
| Usp1 | TDKT 150516-PDR |
| Usp2 | IC830 |
| Kvalité/sort | IC830 |
| Skärdjup ap min | 0.15 mm |
| Hörnradie | 1.6 mm |
| Antal byten/skär | 3 |
| Skärtjocklek e | 5.56 mm |
| Vändskärens frivinkel | 15 grad |
| Typ | UNI |
| Fräsdjup ap max. | 4 mm |
| Korrigeringsfaktor fz | 1.5 |
| Maximalt sågdjup ap max vid valsfräsning | 12.5 mm |
| Iso-kod vändskär | TDKT 150520-PDR |
| Serie | HELI3MILL; HELI3MILL; HELI3MILL |
| Största matning vändskärsplatta seks | 13 mm |
| Geometri | PDR |
| Serie | HELI3MILL; HELI3MILL; HELI3MILL |
| Tillverkarens beteckning | HM390 TDKT 150516-PDR IC830 |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=226583&articlesize=Uni&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | G226583UNI |
|---|---|
| EAN | 7291075312805 |
