TDCT 1505PDR ST900
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande

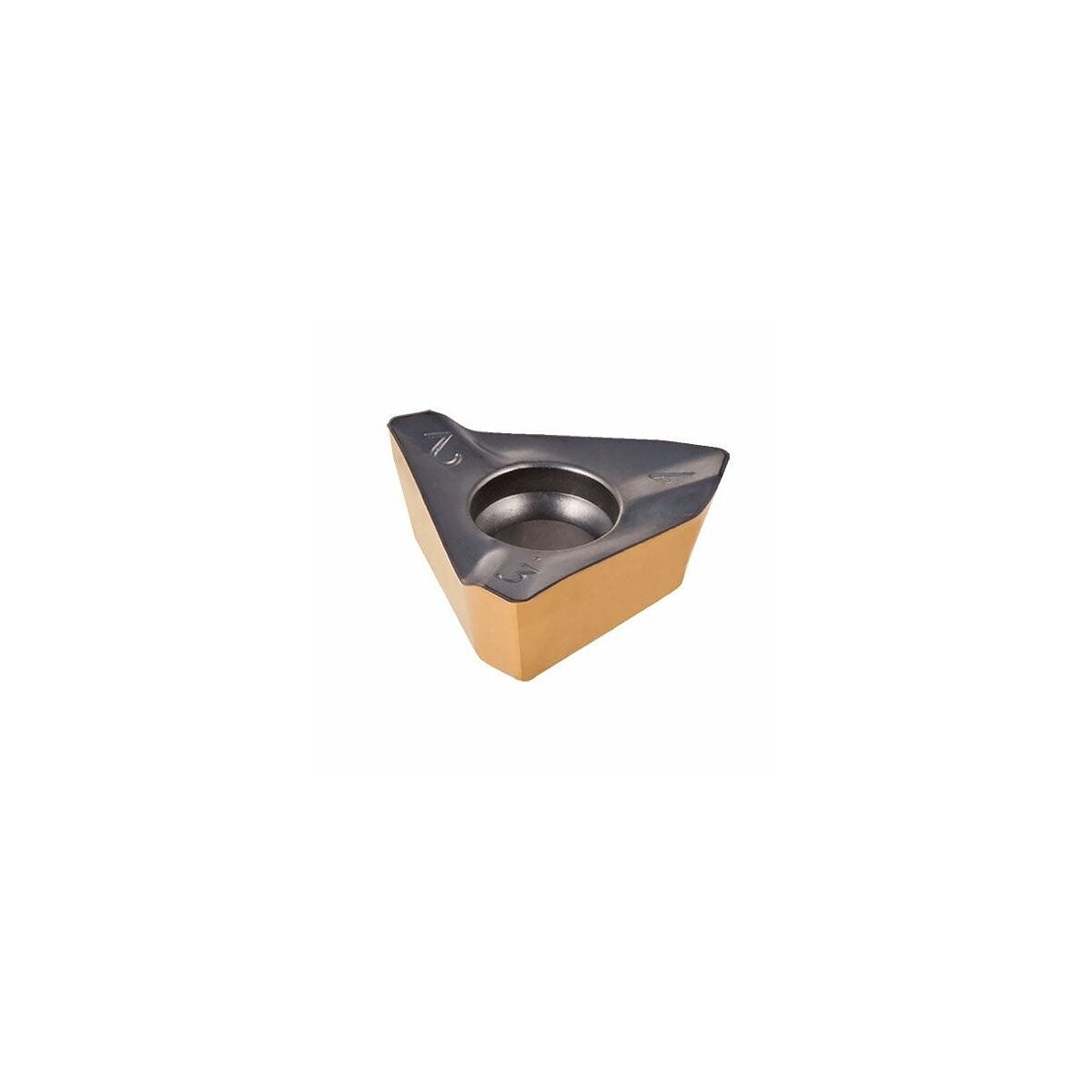

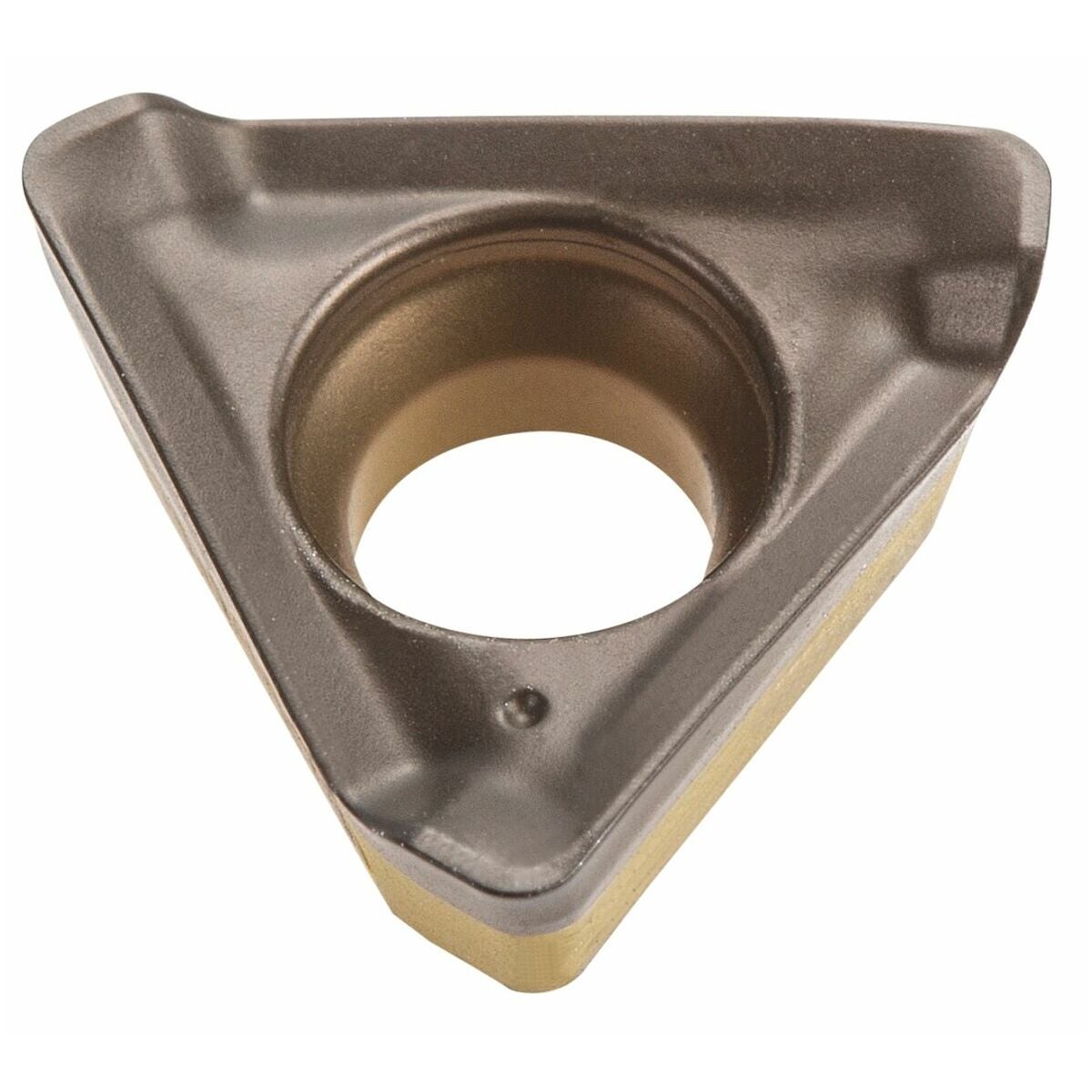

Trigon vändskär med 3 spiralformade skär. Axiellt och radiellt positiv skärutformning. För effektiv och exakt bearbetning av 90° kanter.
Anmärkning
Användningsriktvärden för ae = 0,3...1 × D / ap max = 13,0 mm.
Minsta orderkvantitet motsvarar en förpackningsenhet (VPE) eller en multipel av den.
Användningsdata
P
300
P
280
P
260
P
240
P
220

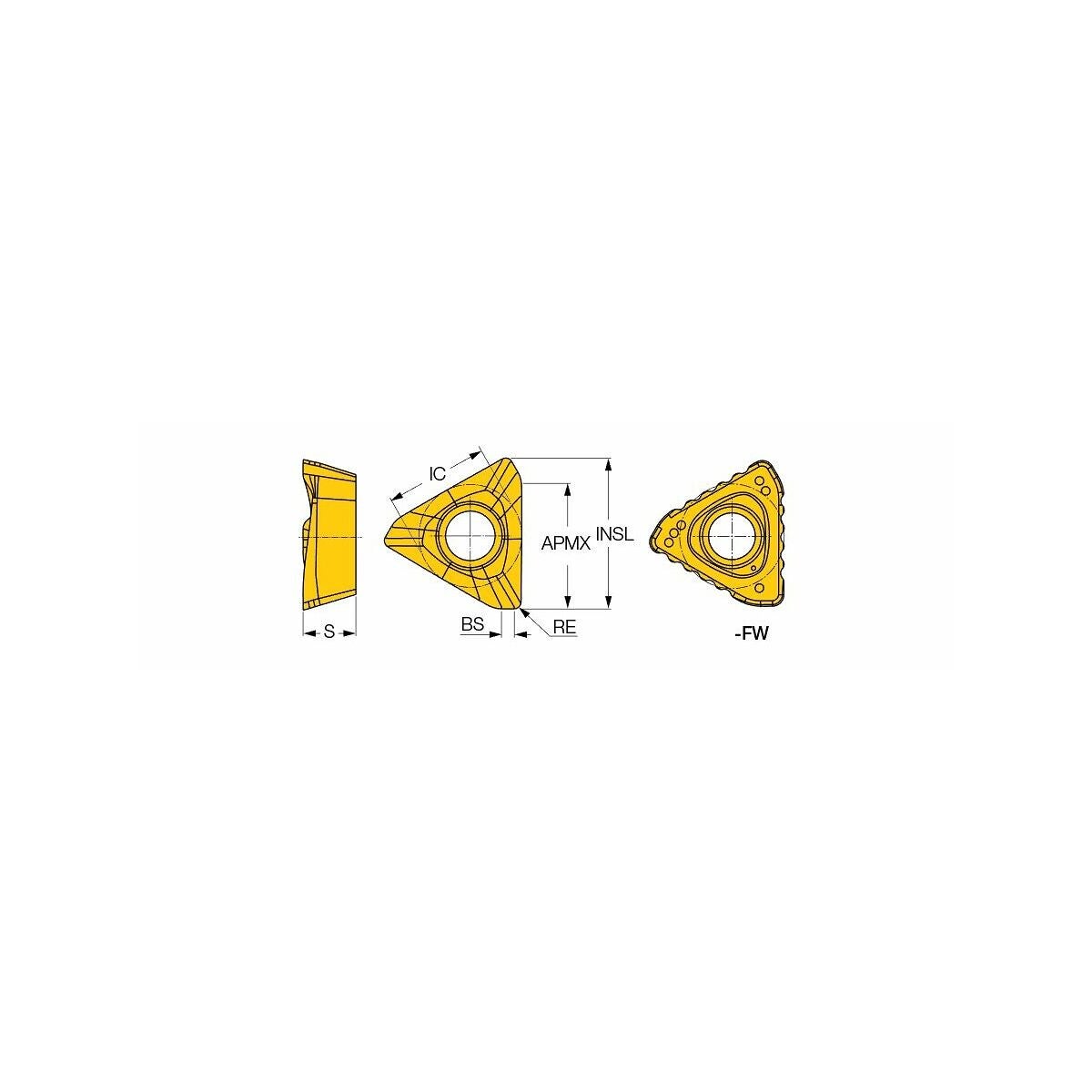

Teknisk data
| Produktslag | Vändskär för fräsning |
|---|---|
| Skärmaterial | HM |
| Usp1 | TDCT 1505PDR |
| Usp2 | IC808 |
| Kvalité/sort | IC808 |
| Skärdjup ap min | 0.15 mm |
| Hörnradie | 0.8 mm |
| Antal byten/skär | 3 |
| Skärtjocklek e | 5.56 mm |
| Vändskärens frivinkel | 15 grad |
| Typ | ST900 |
| Fräsdjup ap max. | 4 mm |
| Korrigeringsfaktor fz | 1.5 |
| Maximalt sågdjup ap max vid valsfräsning | 12.7 mm |
| Iso-kod vändskär | TDCT 1505PDR |
| Serie | HELI3MILL; HELI3MILL; HELI3MILL |
| Matning fz | 0.25 mm |
| Största matning vändskärsplatta seks | 13 mm |
| Geometri | PDR |
| Serie | HELI3MILL; HELI3MILL; HELI3MILL |
| Tillverkarens beteckning | HM390 TDCT 1505PDR IC808 |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=226571&articlesize=St900&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | G226571ST900 |
|---|---|
| EAN | 7291075312744 |
