TDCR 1505PDFR-P ALU
!
Pris saknas på produkten. Vänligen kontakta din Ravema-representant.
Produktbeskrivning
Utförande

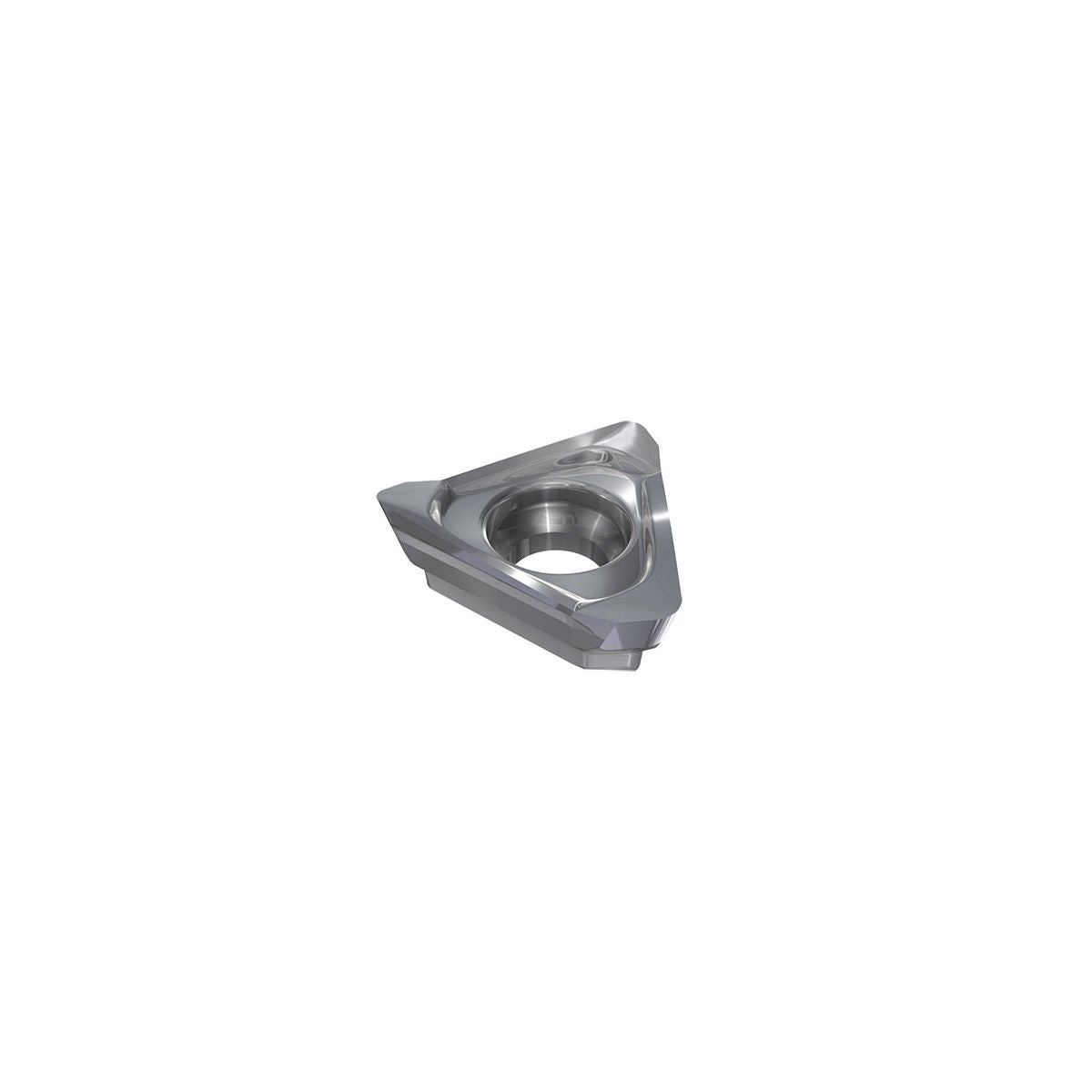

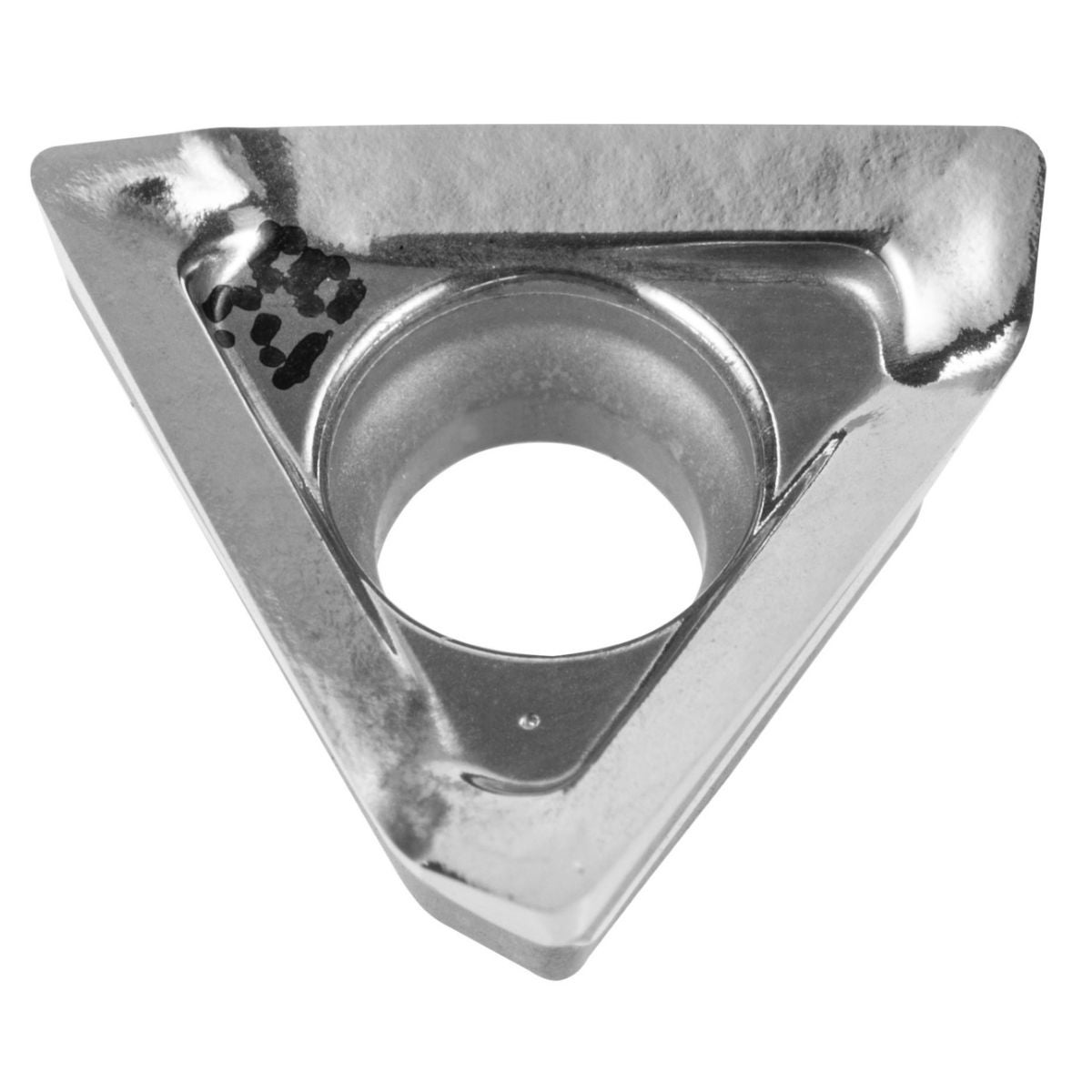

Trigon vändskär med 3 spiralformade skär. Axiellt och radiellt positiv skärutformning. För effektiv och exakt bearbetning av 90° kanter.
Anmärkning
Användningsriktvärden för ae = 0,3...1 × D / ap max = 13,0 mm.
Minsta orderkvantitet motsvarar en förpackningsenhet (VPE) eller en multipel av den.
Användningsdata
N
640
N
560
N
320
Teknisk data
| Produktslag | Vändskär för fräsning |
|---|---|
| Skärmaterial | VHM |
| Usp1 | TDCR 1505PDFR-P |
| Usp2 | IC28 |
| Kvalité/sort | IC28 |
| Beläggning | obelagd |
| Skärdjup ap min | 0.01 mm |
| Hörnradie | 0.8 mm |
| Antal byten/skär | 3 |
| Skärtjocklek e | 5.56 mm |
| Vändskärens frivinkel | 7 grad |
| Typ | ALU |
| Fräsdjup ap max. | 13 mm |
| Korrigeringsfaktor fz | 1 |
| Maximalt sågdjup ap max vid valsfräsning | 13 mm |
| Iso-kod vändskär | TDCR 1505PDFR-P; TDCR 1505PDFR-P; TDCR 1505PDFR-P |
| Iso-kod vändskär | TDCR 1505PDFR-P |
| Serie | HELI3MILL; HELI3MILL; HELI3MILL |
| Matning fz | 0.5 mm |
| Största matning vändskärsplatta seks | 13 mm |
| Geometri | PDR |
| Tillverkarens beteckning | HM390 TDCR 1505PDFR-P IC28 |
Media
| ToolScout | https://toolscout.com/processdata?articlenumber=226556&articlesize=Alu&lng=sv |
|---|---|
| Materialnyckel | materialnyckel.pdf |
Produktspecifikation
| Artikelnummer | G226556ALU |
|---|---|
| EAN | 7291075312768 |
