X.LW...SR-D 09 mm

!

Pris saknas på produkten. Vänligen kontakta din Ravema-representant.

Varumärke
Kennametal
Artikelnummer
G22192109
Lagerstatus
30st I lager

Nedladdningsbara filer

Produktkatalog Vändkatalog
Teknisk data Användningsdata Relaterat

Produktbeskrivning

Utförande

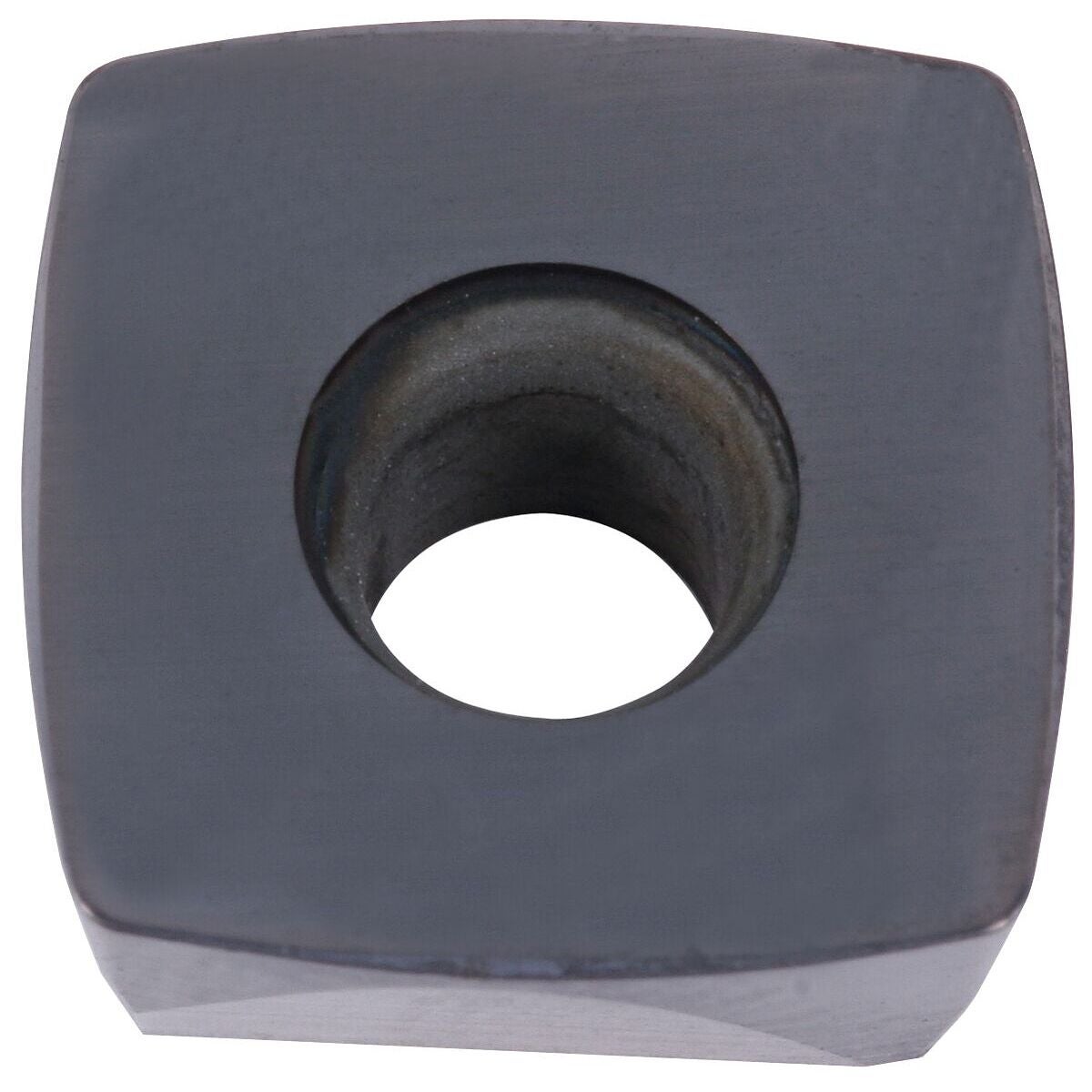

Extra tjocka vändskär med slipat Wiperskär.

Anmärkning
Riktvärden för ae = 0,3×D.

Användningsdata

P
340
P
260
P
210
P
180
P
155

Teknisk data

Kvalité/sort KCMP30
Antal byten/skär 4
Produktslag Vändskär för fräsning
Skärmaterial VHM
Usp1 X.LW...SR-D
Usp2 KCMP30
Matning fz per tand 0.2 - 3 mm
Skärdjup ap min 0.15 mm
Hörnradie 0.8 mm
Skärtjocklek e 4.76 mm
Vändskärens frivinkel 9 grad

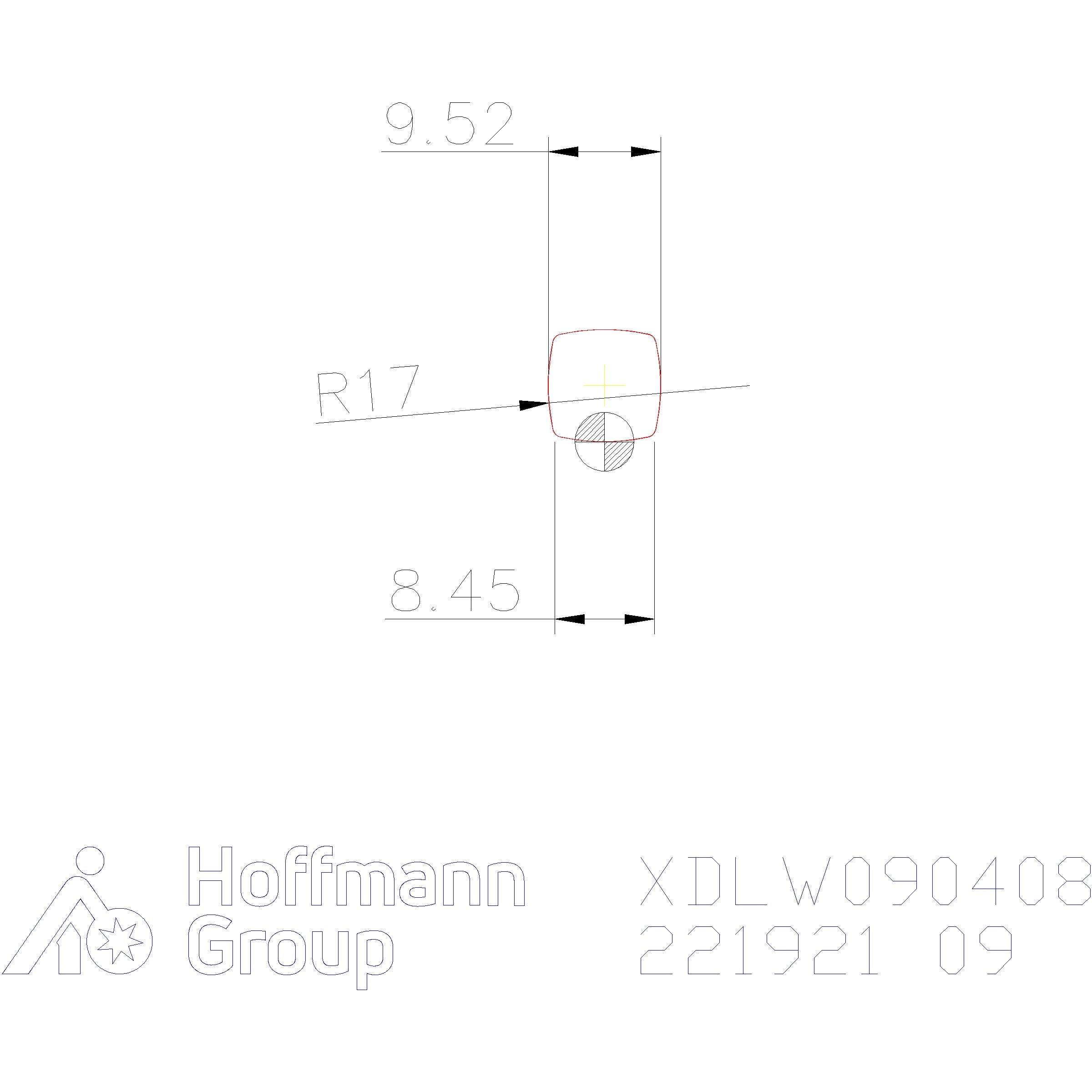

Iso-kod vändskär XDLW090408-SR-D; XDLW090408-SR-D; XDLW090408-SR-D
Iso-kod vändskär XDLW090408-SR-D
Vändskärsstorlek 09
Typ ST1400
Fräsdjup ap max. 1.5 mm
Korrigeringsfaktor fz 2.5
Maximalt sågdjup ap max vid valsfräsning 1.5 mm
Programmeringsradie vid ap max 2.01 mm

Media

ToolScout https://toolscout.com/processdata?articlenumber=221921&articlesize=09&lng=sv
Materialnyckel materialnyckel.pdf

Produktspecifikation

Artikelnummer G22192109
